喷气式战斗机仪表安装面板三维设计

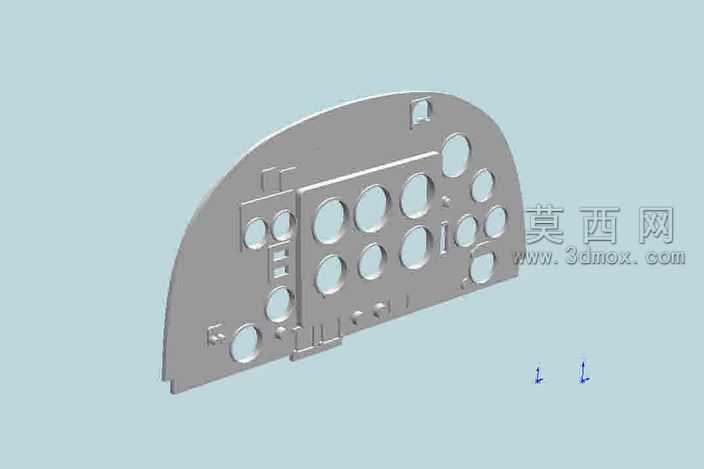

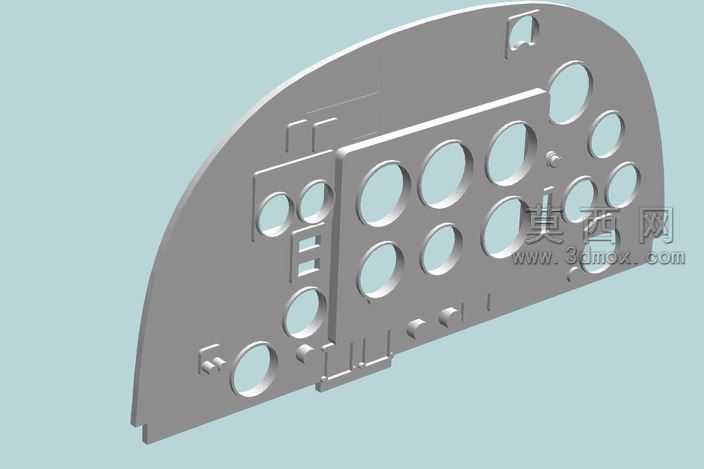

本作品为喷气式战斗机座舱仪表安装面板的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循航空构件的设计逻辑开展。建模初期先梳理战斗机座舱仪表布局的功能需求，明确面板作为座舱仪表承载基体的核心作用，既要满足各类飞行仪表、操控按钮的安装定位要求，也要适配座舱内部的弧形安装空间，因此整体轮廓采用贴合座舱内壁的弧面造型，边缘做顺滑过渡处理，避免尖锐棱角带来的安装干涉与使用安全隐患。结构设计上，面板主体采用一体化钣金类结构设计思路，根据不同仪表的尺寸规格开设对应直径的圆形安装孔，孔位排布严格遵循战斗机座舱人机工程学逻辑，将常用飞行参数仪表的安装位设置在飞行员正前方的核心视觉区域，辅助功能仪表的孔位有序排布在周边区域，同时预留了操控按钮、状态指示灯的矩形、异形安装槽位，所有孔位边缘均做倒角处理，既消除加工应力集中问题，也提升零件装配的顺滑度。建模过程中采用参数化草图绘制方式，先绘制面板的弧形外轮廓基准草图，再通过拉伸命令生成面板基体，之后依次完成各类安装孔、槽位的切除特征制作，对面板表面的加强凸台、定位卡扣结构做细节处理，确保每个结构特征都对应实际的装配功能，无冗余设计元素。材质渲染阶段，为模型赋予航空铝合金材质效果，还原金属构件的哑光银灰色质感，调整渲染环境光参数，清晰呈现面板的弧面曲率、孔位排布与结构细节，让模型的结构层次直观可见。整个设计过程严格对照老式喷火式战斗机的座舱仪表布局逻辑，还原真实战机面板的孔位比例与结构特征，既保证模型的结构完整性，也精准还原航空零件的设计特点，可用于航空构件结构学习、座舱布局模拟演示等场景。
