TowerPro MG995 舵机实物测绘三维结构

　　在小型自动化装置、航模舵面控制、教学机器人关节以及低成本云台项目中，MG995 这类金属齿轮舵机常被当作角度执行元件使用。它的优势不在于极限精度，而在于以紧凑体积提供较大的输出扭矩，并且控制接口简单，能够直接接收标准 PWM 信号，因此在样机验证、课程设计和小批量设备改造中出现频率很高。

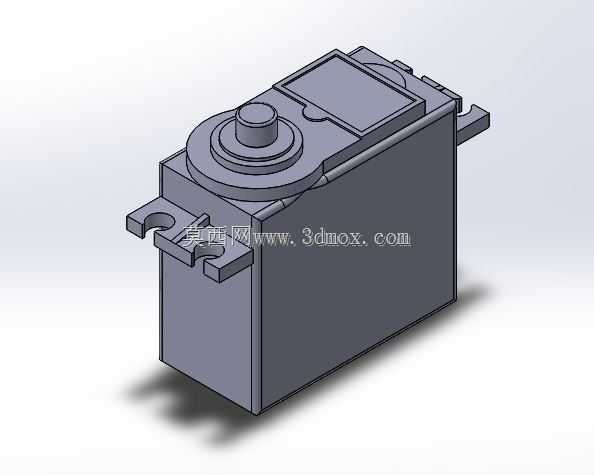

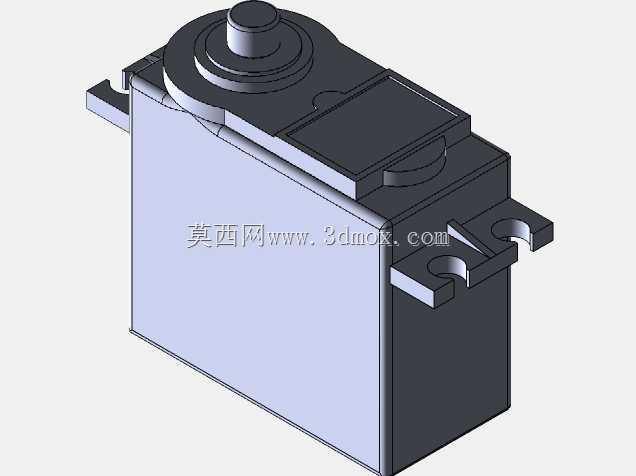

　　该模型围绕真实壳体进行测绘，重点还原了外部装配关系，而不是只做一个外观相似的方块。主体为近似长方体外壳，顶部布置圆形输出轴座，输出盘位于中心位置，周围的台阶、圆角和安装凸台均按实物轮廓建立。壳体两侧伸出带孔耳座，用于螺钉固定；这些耳座的厚度、孔位间距以及与底面的相对高度，是整机布局时必须锁定的边界。若在机架上预留空间不足，装配时会出现耳座与侧板干涉、输出盘被遮挡或走线空间被压缩的问题。

　　从结构设计角度看，这类舵机的外形虽然简单，但对周边机构影响直接。输出轴中心线决定摇臂旋转半径，摇臂长度又与连杆行程、舵面偏角和负载力矩相关。模型保留了顶部轴座的直径变化和壳体分型线，可用于检查摇臂在极限角度下是否碰壳，也能校核外接连杆接头的运动包络。壳体侧面的加强筋、端部凹槽和接线端轮廓同样有工程意义：它们影响夹持座形状、线缆弯折方向以及维护时的插拔操作。

　　实际选型时，不能只看标称扭矩。MG995 常用于短时往复摆动，安装面需要有足够刚度，否则在堵转或快速换向时，耳座受力会引起固定螺钉松动。三维建模阶段应把螺钉头、垫圈和摇臂紧固件一并纳入检查，避免理论装配可行而实际工具无法操作。对于多自由度机械手，多个舵机并列布置时还要考虑散热间距，外壳之间不宜完全贴死，尤其是在持续负载或频繁动作的工况下。

　　该测绘模型适合用于机构干涉检查、安装板开孔、外壳夹持件设计和教学演示。它没有把内部电机、减速齿轮和控制板作为表达重点，而是把工程师最常接触的外部接口、安装孔位、输出轴位置和整体包络尺寸交代清楚。在数字样机中放入该模型后，可以直接确定舵机仓尺寸、固定支架形式和连杆连接点，减少后续打样返工。对于需要把标准舵机集成到结构中的项目，这种基于实物测量的外部模型比理想化简化模型更能反映真实装配约束。
