该支撑构件的结构形态,决定了它在传感检测工位中承担的是双探测端的承载与定位功能。底座采用一体式铣削成型思路,底部预留平整安装面,四角对应位置设置沉头安装孔,可直接通过内六角螺栓固定在设备型材台面或检测工装基板上,安装边界控制在紧凑型工位的可用空间内,不会挤占周边走线与执行件的运动空间。

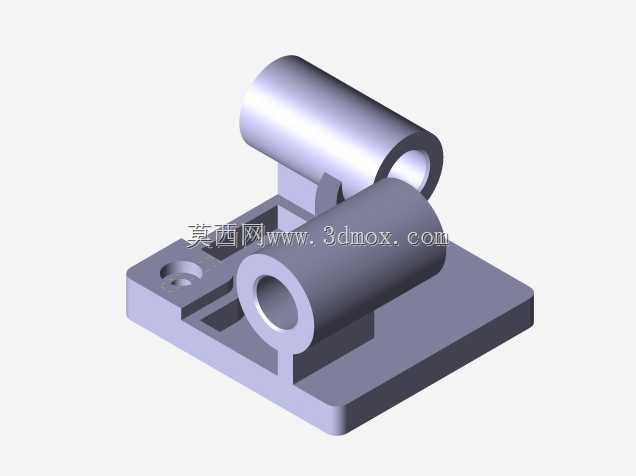

上部两个平行布置的空心圆筒,是整个构件的核心功能位。圆筒内孔按照传感探头的外径做间隙配合设计,既保证探头穿入后可沿轴向微调检测距离,又能通过侧壁预留的紧定螺孔锁定位置,避免设备运行振动导致探头偏移。两筒的中心距、同轴度在建模阶段通过参数化约束锁定,可直接对应双点位同步检测的工位需求,比如带材跑偏检测、工件双侧到位确认、轴类零件直径在线比对等场景,都能通过该支座一次性固定两个检测端,省去分别搭建支架带来的调校工作量。
中间的立式凸台主要承担结构补强作用,将两个卧式圆筒的受力传导至底部基座,避免悬臂结构在长期受力后出现形变。凸台与圆筒、底座之间均设置圆角过渡,在实际加工中可减少应力集中,无论是采用铝合金铣削还是不锈钢焊接后精加工,都能保证结构长期稳定性。底座一侧额外预留的小型凸台与通孔,可用于安装航插支架、走线压块或者辅助限位销,适配不同现场的布线与防护需求。

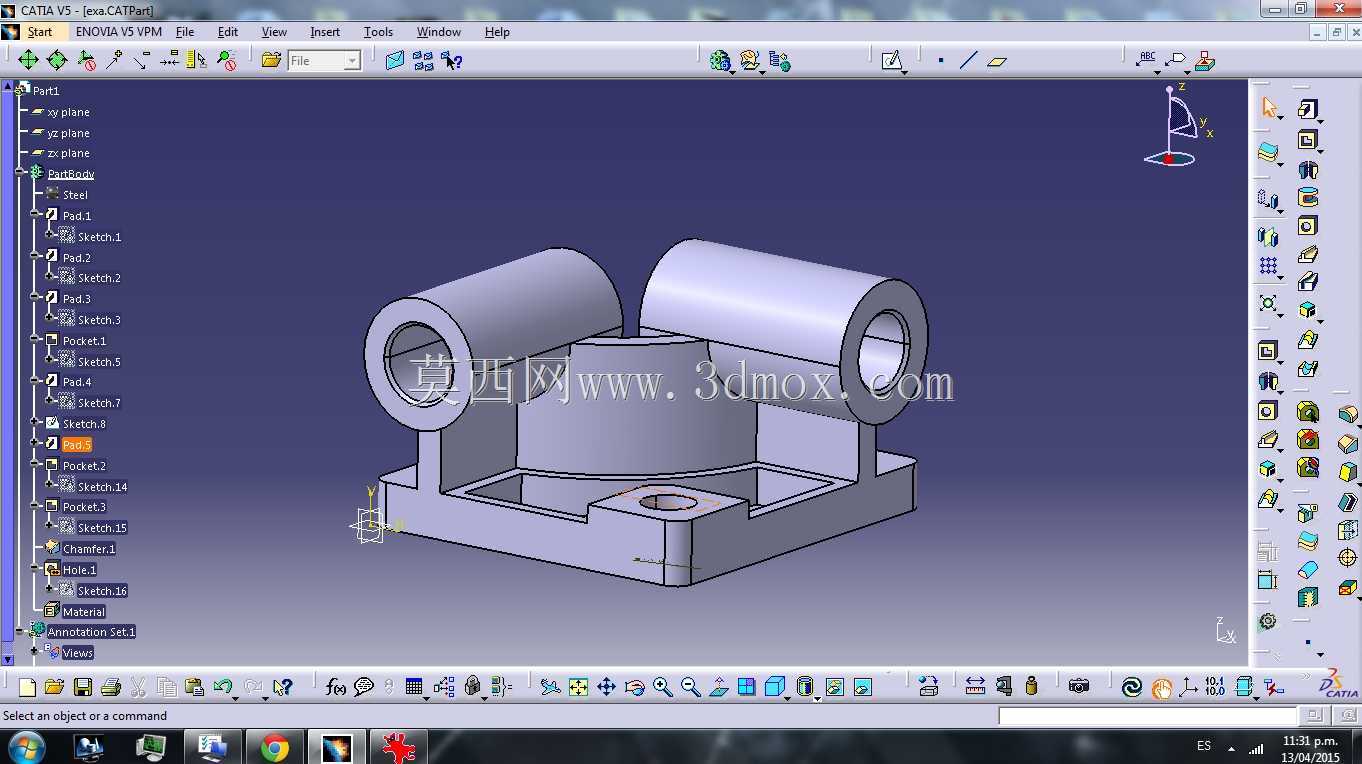

从建模逻辑来看,整个零件先以底座草图拉伸生成主体承载面,再依次绘制两侧圆筒的旋转截面,通过同轴、平行、中心距等装配级约束锁定双筒位置,最后补充安装孔、紧定螺孔与过渡圆角。这种建模顺序方便后续根据不同型号的探头尺寸调整内孔直径、筒长与中心距,参数修改后所有关联特征可同步更新,不需要重新绘制整体结构。实际选型应用时,只需确认探头外径、两探头的检测间距、安装台面的螺栓孔位,即可快速调整模型尺寸生成加工图纸,单件小批量生产时可直接采用棒料铣削成型,批量场景下也可适配铸造后精加工的工艺路线,兼顾试制效率与量产成本。
- 全部评论(0)
- 模板大小: 2.33 MB
- 售价:5金币
- 下载次数: 40
- 系统要求: CATIA,Rendering
- 软件分类: 通用机械零部件
