PLCC52插座转主板基座适配转接件

　　该适配转接件主要用于老旧PLCC52封装器件与现有主板插座之间的物理连接转换，常见于工业控制板卡维修、测试治具搭建、嵌入式系统验证以及 legacy 芯片读写平台。现场使用中，不少主板并未直接预留PLCC52基座，或原有基座引脚定义、安装高度与目标芯片不匹配，直接焊接会带来返修困难、主板损伤和芯片拆卸不便等问题。该结构把上方PLCC52插座承载区与下方主板插接区整合为一体，使芯片能够通过转接方式稳定落座，既保留可插拔更换的便利性，也降低反复焊接对焊盘和引脚造成的热应力。

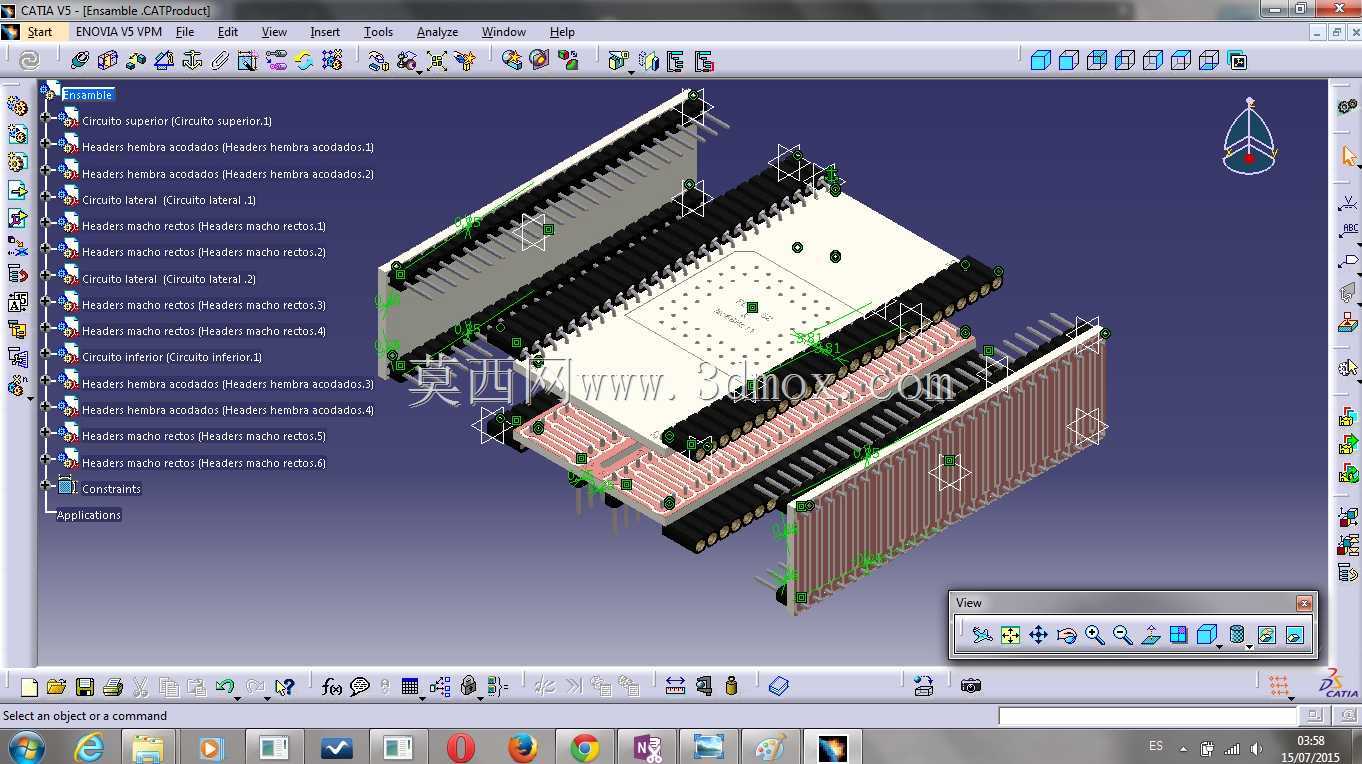

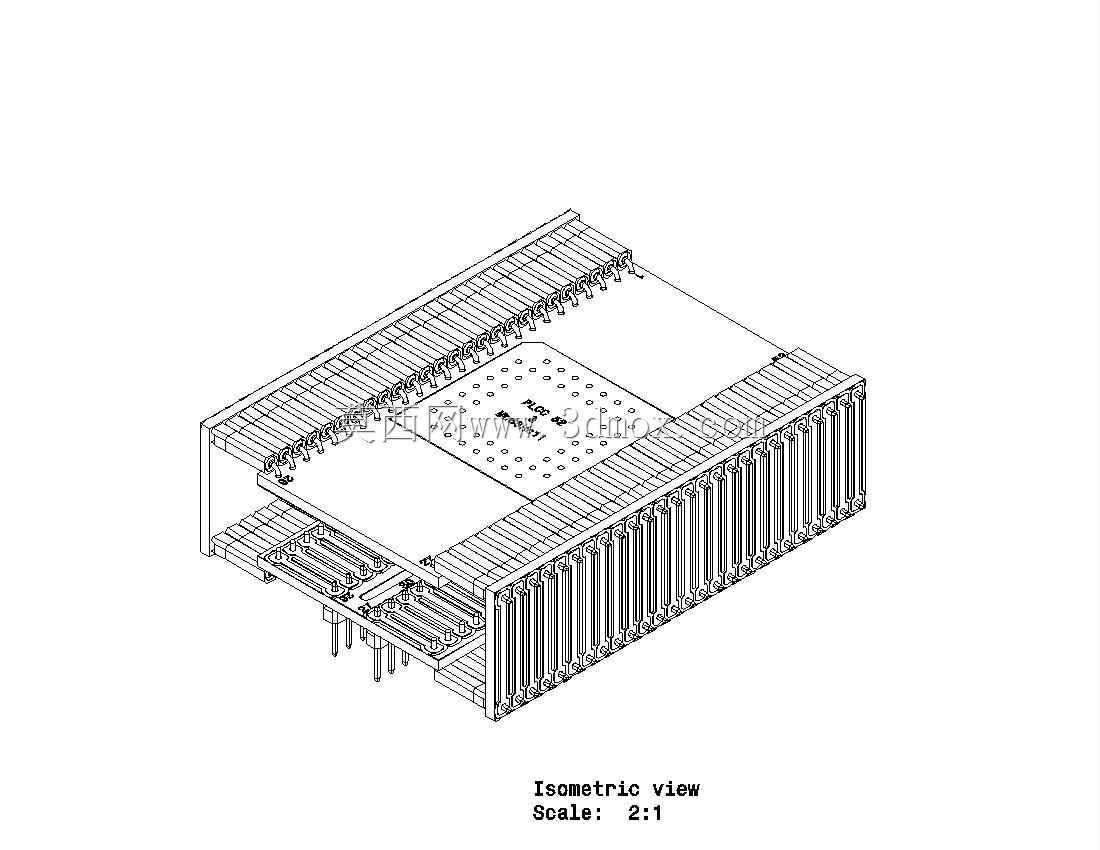

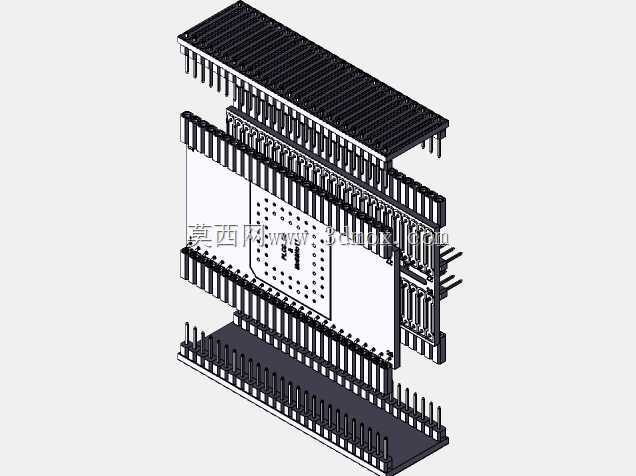

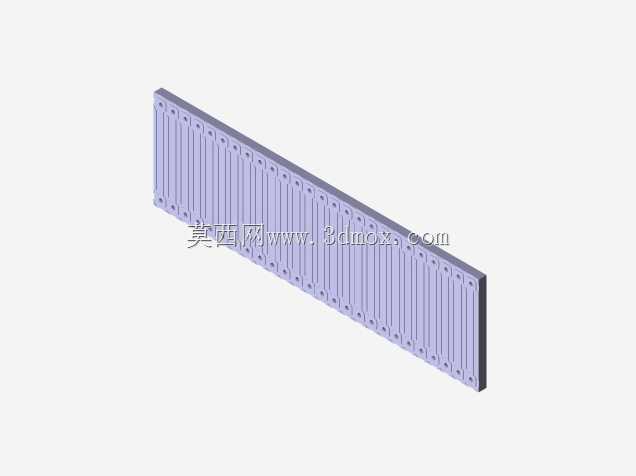

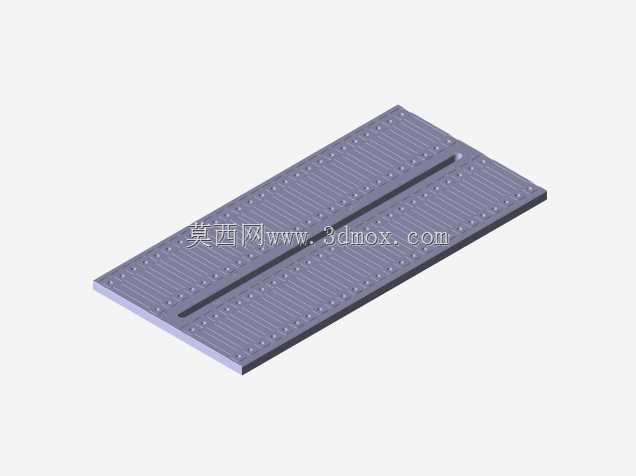

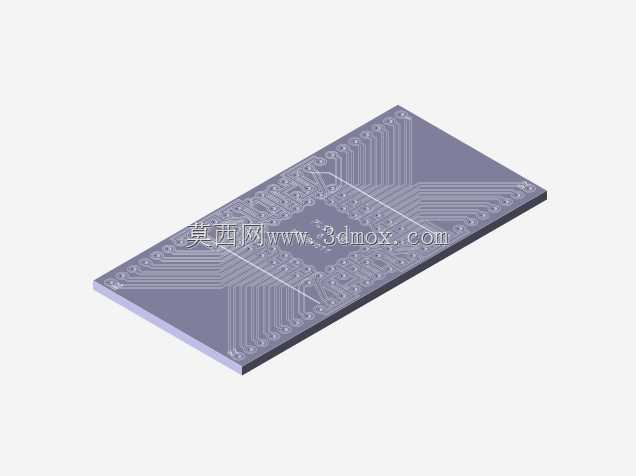

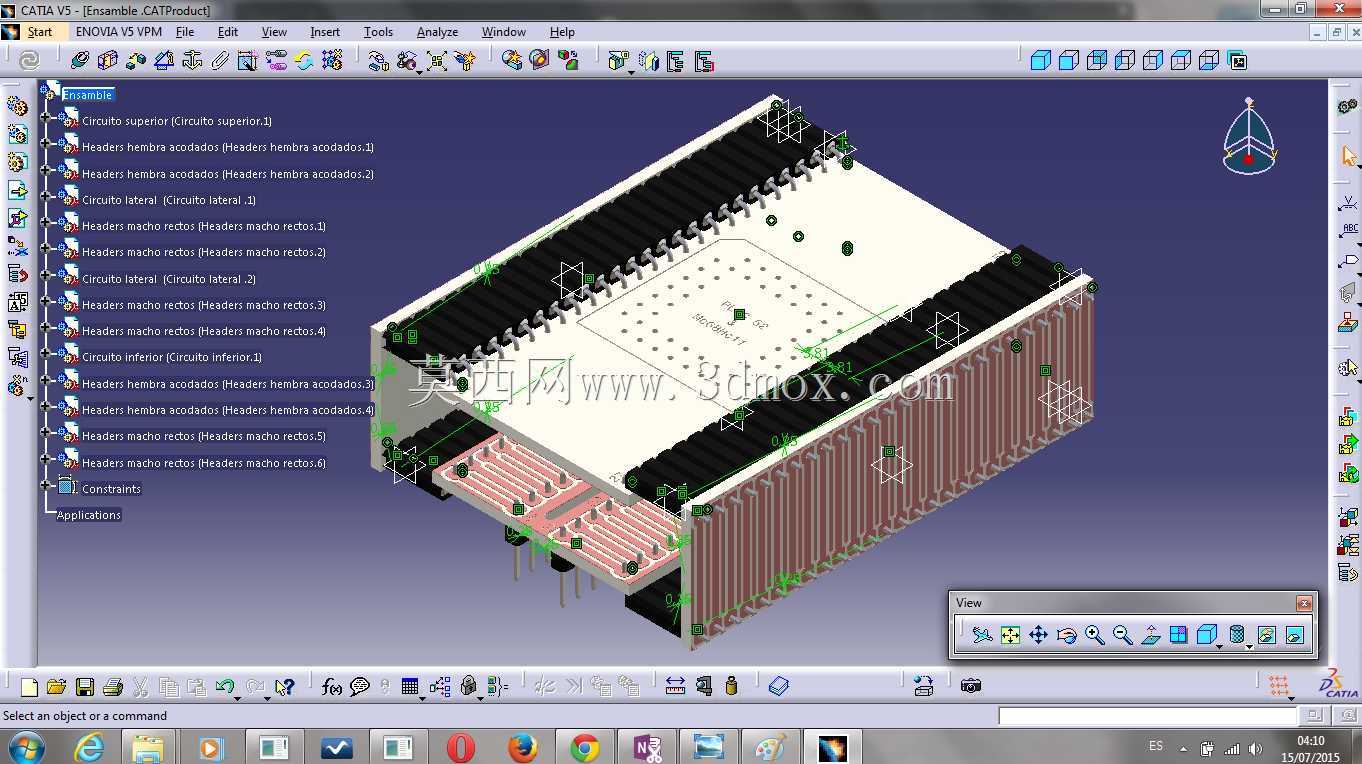

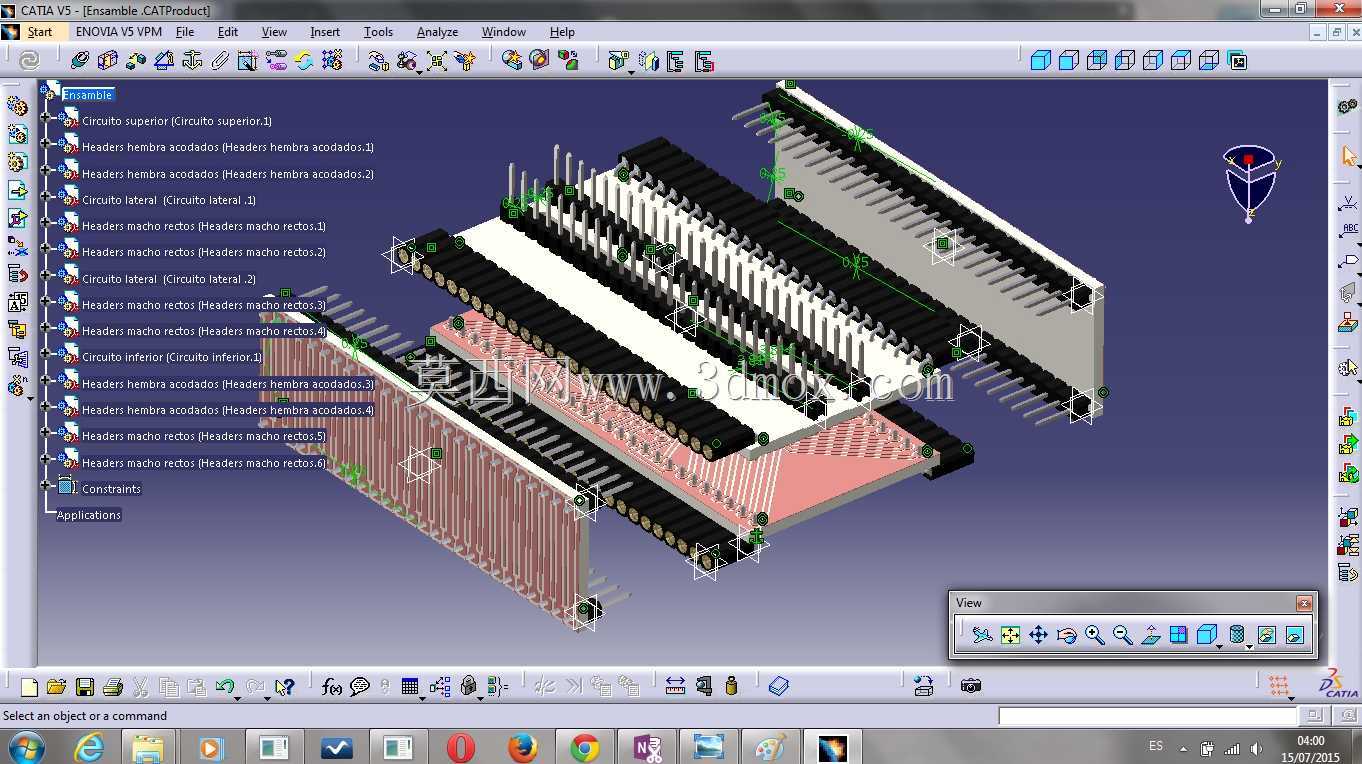

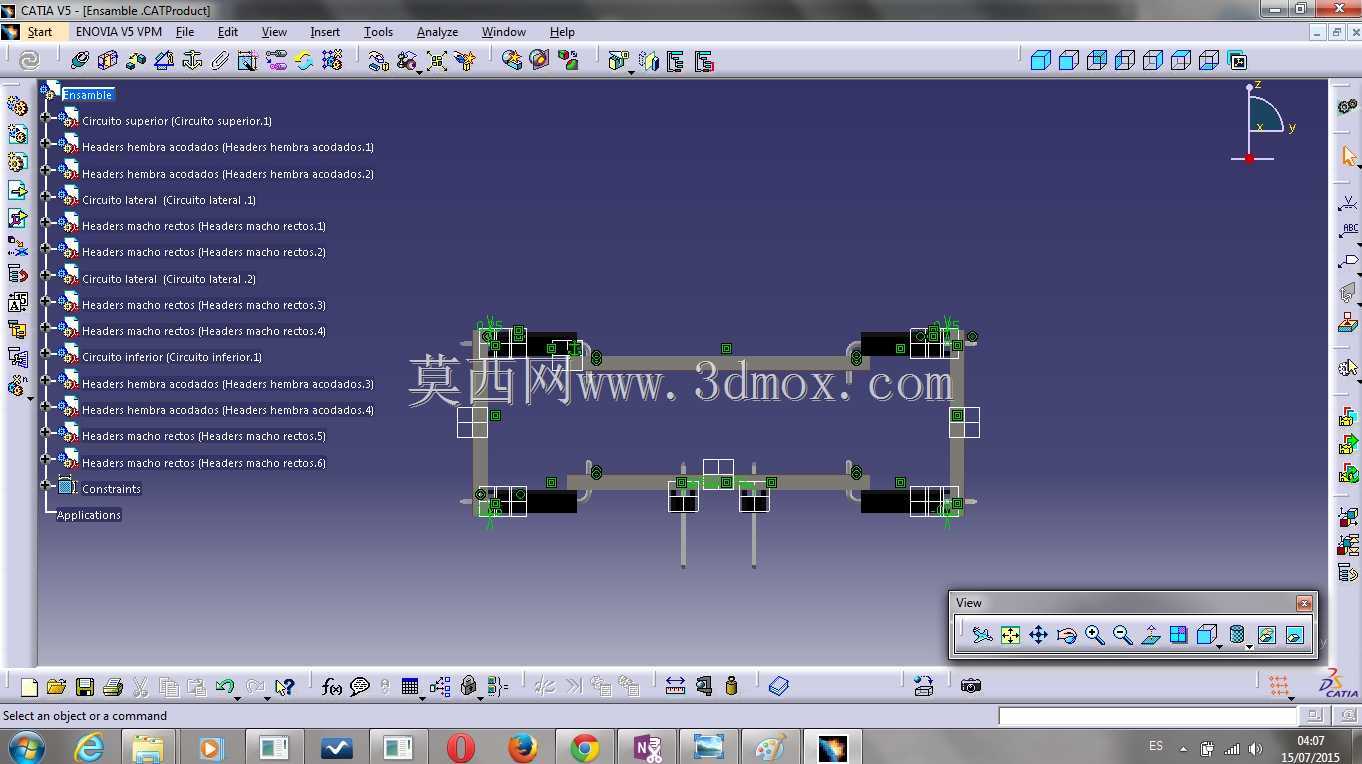

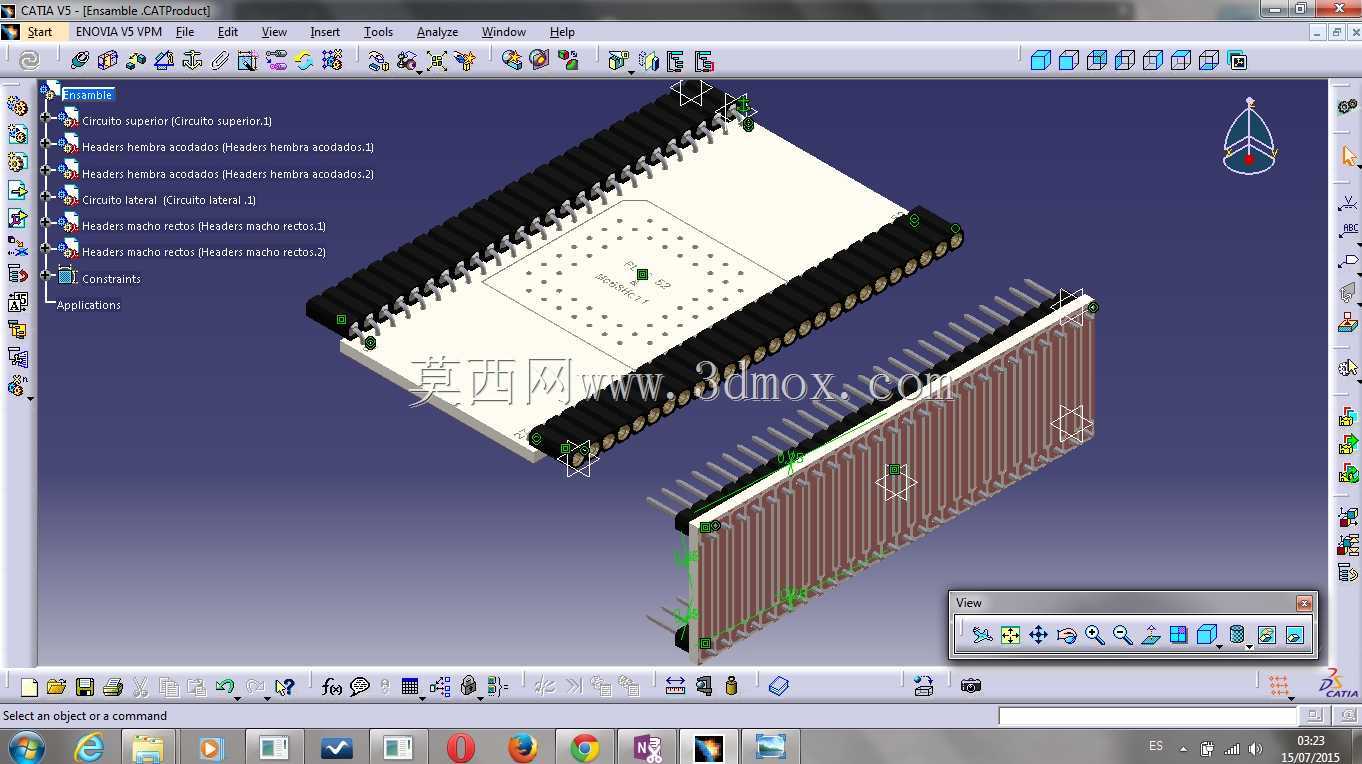

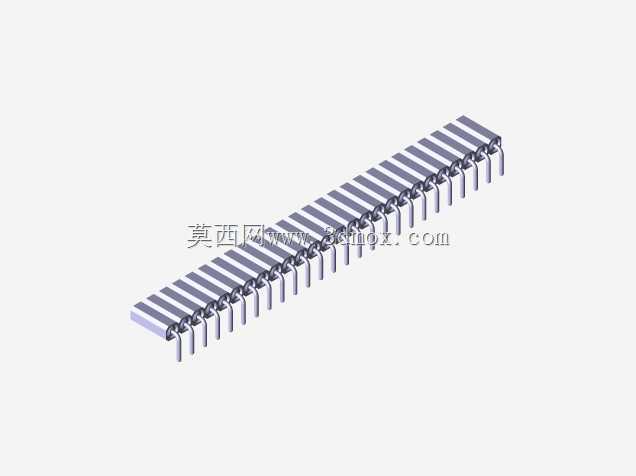

　　从结构上看，模型包含芯片承托腔体、四周定位边界、两侧及端部引脚阵列、底部插针或接触端以及加强侧壁。上部腔体按PLCC52器件外形建立约束，侧壁高度控制芯片插入深度，避免引脚过压或接触不到位；边缘设置的导向与限位特征可纠正芯片偏置，使封装四边引脚与插座触点准确对位。下部连接区按照主板目标基座的排布延伸，针脚间距、排距和端部缺口均围绕实际安装边界建立，保证转接件装入主板后不与周边电容、电阻、排针或壳体发生干涉。

　　设计思路上，重点不是追求复杂曲面，而是处理高密度接插件的对位关系和装配公差。引脚数量多、间距小，任何累积偏差都可能导致偏针、虚接或相邻引脚短路，因此建模时需要同时建立器件、插座、主板焊盘和周围元件的干涉检查关系。承托面不宜完全封死，保留一定镂空区域有助于观察引脚状态、减轻重量，并为清洗、助焊剂残留或测试探针留出空间。侧壁厚度需兼顾强度与绝缘距离，过薄会在频繁插拔后产生变形，过厚则会挤占主板周边元件空间。

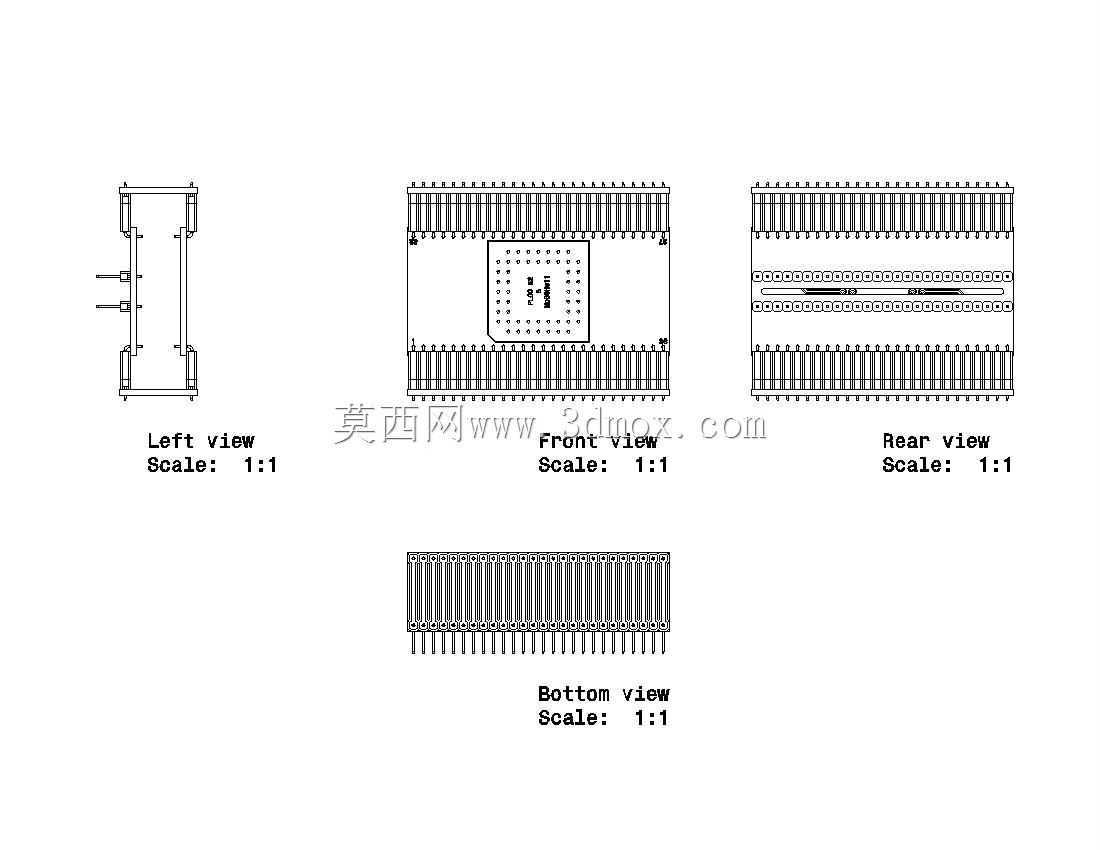

　　安装边界方面，应关注转接件总高、底部插针伸出长度、上部插座占用面积以及四角与主板高器件的安全距离。总高决定它能否装入封闭机壳或测试夹具；插针长度影响焊接可靠性和拆取难度；上部轮廓则决定芯片取放时是否需要额外工具避让。对于维修与测试场景，这种适配器能够把不同批次、不同封装状态的PLCC52器件统一到同一主板接口上，减少重做治具和重新走线的工作量。结构工程师在选型或复刻此类件时，应优先核对引脚定义、接触方向、定位缺口和板上净空，而不是只比对外观尺寸。
