绝缘型香蕉母座接线端子结构设计

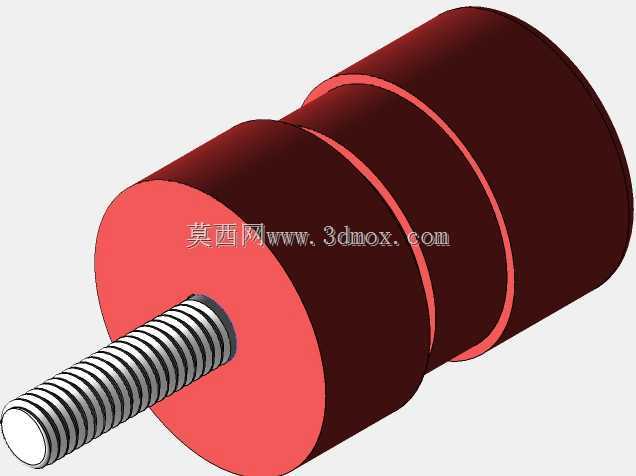

　　这款绝缘香蕉母接头是电工测试、实验台布线与低压电气连接场景里的基础接插元件，核心作用是提供可反复插拔的快速导电通路，同时通过外层绝缘壳体规避相邻端子短路、操作人员误触带电体的风险。从结构上看，零件分为外部绝缘本体与内部金属嵌件两部分：外露的红色绝缘段采用阶梯轴造型，中段的环形凹槽既可以作为面板安装时的轴向定位面，也能在嵌入设备面板后配合卡圈或灌胶实现防转与轴向固定，避免插拔时端子整体跟随插头转动、拉扯内部接线。靠近尾部的外螺纹结构用于穿过安装面板后，通过锁紧螺母将整个母座固定在面板开孔处，安装孔直径需匹配绝缘段最大外径，预留0.1至0.2mm的装配间隙即可，螺纹段长度要大于面板厚度与螺母锁紧所需的啮合长度，保证固定后无松动。

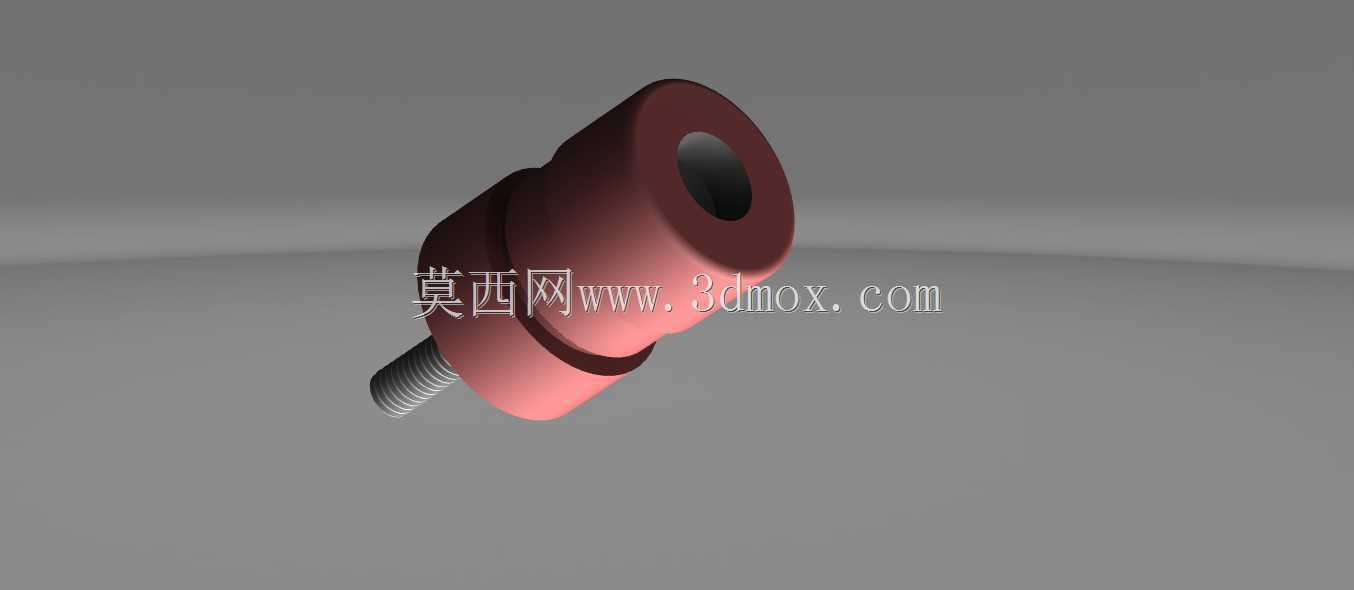

　　前端的沉孔是香蕉插头的插入导向口，孔口做了圆角过渡，插头插入时不会被锐边刮伤镀层，内部金属导电套的孔径与标准4mm香蕉插头的弹性插针形成过盈配合，保证多次插拔后仍有足够接触压力，降低接触电阻，避免大电流通过时局部发热。设计这类母座时，首先要确认额定通流能力，导电嵌件的材质与壁厚直接决定载流量，黄铜基材加表面镀镍的方案兼顾导电性与抗氧化能力，适合教学实验、仪器仪表内部的信号与小功率电力传输。绝缘本体需要选用具备一定阻燃等级与机械强度的工程塑料，注塑成型时要保证内部金属件的同轴度，若导电套与绝缘孔偏心，会出现插头插拔卡滞、单侧接触不良的问题。尾部螺纹中心的通孔用于穿入导线，导线与金属套可通过焊锡焊接或压接方式固定，

　　连接完成后导线的拉力不应直接作用在接触部位，绝缘尾部的台阶可以承担部分线缆拉扯力，提升连接可靠性。在多端子并排布置的场景中，要依据绝缘本体的最大外径预留相邻端子的中心距，保证两个母座的绝缘外缘之间留有足够爬电距离，不同极性的端子可通过不同颜色的绝缘壳体区分，红色通常对应正极或高压回路，黑色对应负极或接地端，减少接线错误概率。整个零件没有复杂的运动机构，建模时重点保证各段同轴度、安装螺纹的精度以及插合孔的尺寸公差，这些细节直接决定实际装配后的插拔手感与导电稳定性。
