17英寸五辐改装汽车轮毂三维设计作品

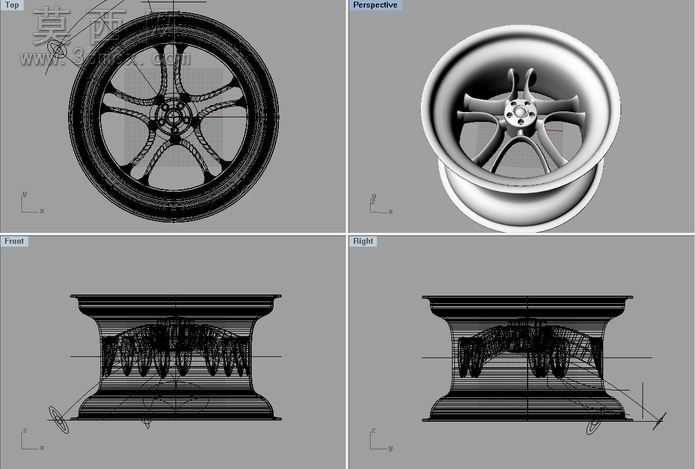

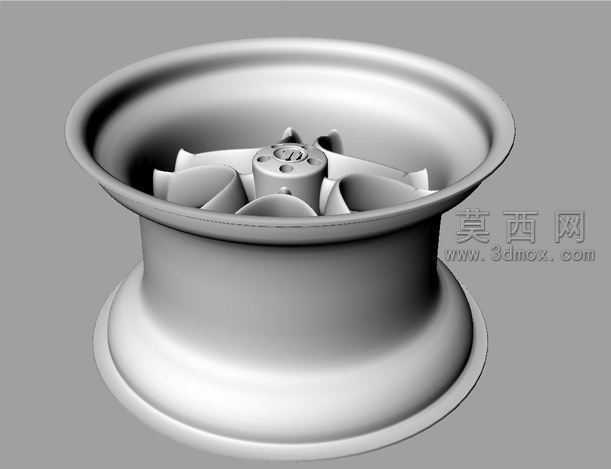

本作品为17英寸规格的五辐样式汽车改装轮毂三维设计成果，建模阶段依托三维建模软件完成全参数化结构搭建，首先依据乘用车改装轮毂的通用尺寸规范，确定轮辋的名义直径、胎圈座宽度、轮缘高度等核心参数，构建出轮辋部分的基础回转曲面，通过回转特征生成轮辋的整体基体后，对轮辋的安装贴合面、气门嘴预留孔位进行精准的布尔运算切除，保证轮辋部分与轮胎、车轴安装位的匹配精度。轮辐部分采用五辐对称式布局设计，每根轮辐从中心轮毂盖安装区域向外平滑延伸至轮辋内侧连接位，建模过程中通过多组曲率连续的样条曲线控制轮辐的曲面走势，兼顾视觉上的运动感与结构力学性能，轮辐表面做了渐变式的厚度处理，靠近中心安装盘的位置厚度更大以承载行驶中的应力，向轮辋延伸的过程中逐步收窄变薄，在保证结构强度的同时控制轮毂整体重量。中心安装区域预留了轮毂盖的装配卡槽，同时均匀分布了螺栓安装孔位，孔位的节圆直径、孔深都按照通用乘用车的安装标准设定，保证实际装配的适配性。材质与渲染阶段，为轮毂赋予了高反光的金属烤漆材质，模拟主流改装轮毂常用的亮面银金属质感，通过调整材质的反射率、粗糙度参数，还原金属漆面在不同光照环境下的光影表现，渲染时采用柔和的影棚布光方案，主光源从侧上方投射突出轮毂的曲面起伏，辅助光源补全暗部细节，清晰展现轮辐的造型转折与轮辋的结构层次。设计过程中兼顾了造型美观性与结构合理性，五辐的造型不仅具备运动化的视觉效果，也能在日常行驶中为刹车系统留出充足的散热空间，轮辐的曲面过渡全部做了圆角处理，避免应力集中的问题，同时该设计还提供了去除专属徽标的通用版本，可适配更多不同品牌的乘用车改装需求，整体模型的曲面精度满足后续结构验证、3D打印样件或者开模生产的使用要求，完整还原了改装轮毂从概念造型到可落地结构的全流程设计逻辑。
