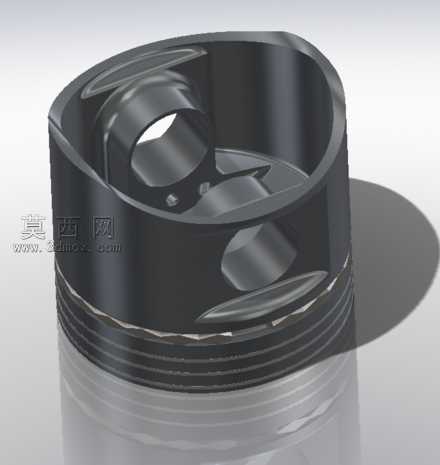

120毫米口径内燃机活塞结构设计

本作品为120毫米口径的内燃机活塞三维建模作品，建模阶段围绕活塞的实际工作工况完成结构还原，首先基于活塞的功能需求拆分建模模块，依次完成活塞头部、环槽区域、销座结构、裙部轮廓的特征搭建。建模过程中严格遵循活塞的尺寸比例，对活塞顶部的燃烧室凹坑造型做了精细化处理，通过曲面放样、切除拉伸等特征命令还原凹坑的导流曲面结构，保证燃烧室的形态符合内燃机混合气形成的设计逻辑；针对活塞外侧的多道环槽结构，采用等距偏移加阵列切除的方式完成建模，精准还原环槽的宽度、深度以及槽间的壁厚尺寸，匹配活塞环的安装适配要求。活塞内部的销座结构做了加强筋的细节还原，通过筋特征命令搭建销座与活塞内壁之间的支撑结构，还原实际活塞为提升结构强度做的加强设计，同时对销孔的同轴度、销座与裙部的过渡圆角做了参数化约束，避免应力集中的结构缺陷。裙部部分采用变椭圆轮廓的建模思路，通过多截面放样还原活塞裙部的型线特征，匹配活塞工作时热膨胀后的形态需求，裙部外侧的细微纹理也通过纹理映射做了还原。材质与渲染阶段，活塞主体采用铝合金材质参数，调整金属粗糙度、反射率参数还原铸铝活塞的哑光金属质感，环槽区域做了细微的色差处理模拟加工后的表面状态，场景内添加柔和的环境光与定向光源，通过光影效果凸显活塞的内外结构层次，阴影参数调整为软阴影模式，提升渲染图的真实感。设计思路上，该活塞建模以实际内燃机活塞的工作逻辑为核心，在结构还原的基础上兼顾了工艺合理性，所有特征的搭建都参考了量产活塞的结构设计规范，既保证了外观形态的还原度，也让内部结构符合机械设计的力学要求，可作为内燃机结构教学、动力系统零件设计参考的三维素材，帮助学习者理解活塞各部分结构的功能与设计逻辑。
