立式双孔铰接安装机械支撑支架

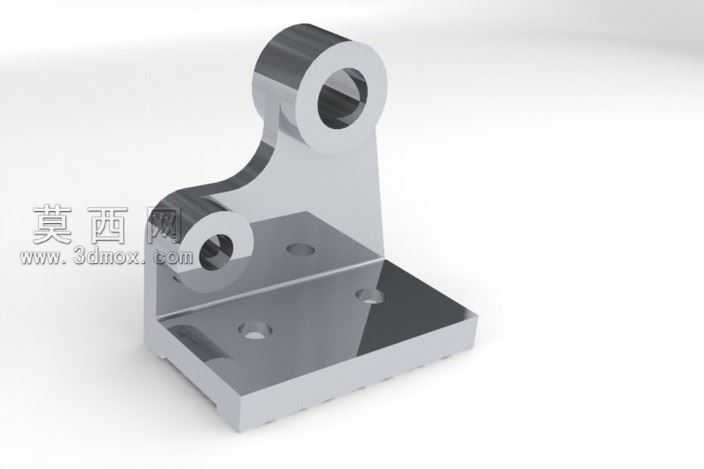

本作品为一款立式双孔铰接型机械支撑连接件，采用三维建模软件完成全参数化设计，所有结构尺寸均可编辑调整，非常适合机械设计初学者进行建模练习与结构认知学习。建模过程中首先以底部安装基板为基准进行草图绘制，对基板的方形轮廓、安装沉孔、侧边定位槽等特征进行逐一拉伸、切除成型，保证基板的安装平面度与孔位精度符合通用机械安装规范。随后向上构建支撑臂的曲面过渡结构，通过放样、圆角特征处理支撑臂与基板、上部铰接耳的衔接位置，避免应力集中的尖锐棱角，让整体结构过渡顺滑自然。上部的两个同轴铰接耳分别采用拉伸凸台加同轴孔切除的方式制作，严格保证两个铰接孔的轴线平行度与位置公差，满足铰接转动副的装配需求。渲染阶段采用金属磨砂材质赋予模型，模拟实际机加工金属零件的表面质感，添加柔和的环境光与定向光源，突出零件的结构轮廓与金属反光特性，清晰展现各个安装面、孔位、过渡曲面的细节特征。结构设计上，底部方形基板设置三个安装沉孔，可通过螺栓将整个支架稳固固定在设备安装平面上，侧边的定位槽可辅助安装时的位置校准，避免装配错位；上部两个带孔铰接耳可分别穿装铰接销轴，连接两个需要实现相对转动的机械构件，支撑臂的弯折角度经过合理设计，在保证结构强度的前提下预留出足够的铰接活动空间，避免构件转动时发生干涉。整体建模逻辑遵循从基准到细节、从主体到附属特征的设计思路，每一个特征的参数都可根据实际使用需求进行修改调整，既可以作为初学者练习参数化建模的参考案例，也可经过尺寸调整后直接应用到小型机械结构、教学实验装置、非标自动化设备的铰接支撑部位，具备较强的实用性与教学参考价值。
