带法兰基座焊接路径模拟构件设计

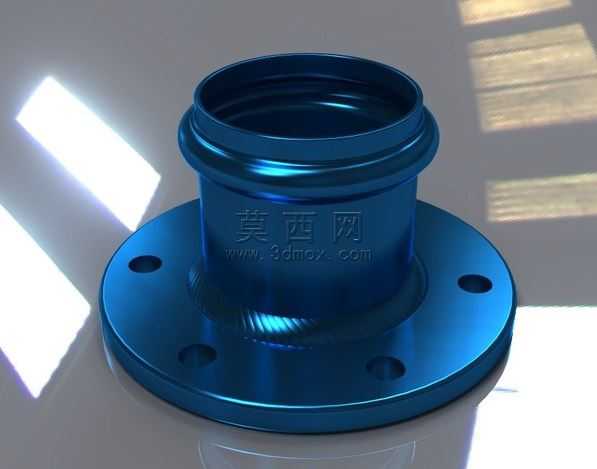

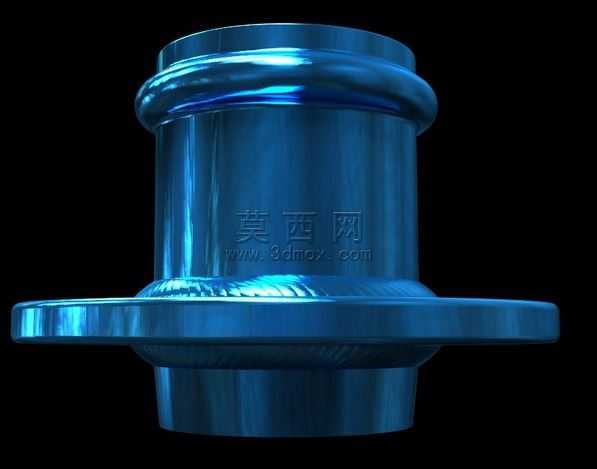

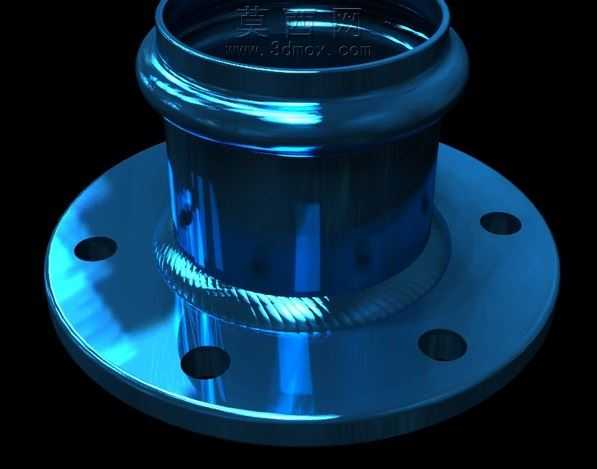

本模型围绕法兰类筒形构件的焊接路径模拟需求开展三维设计，整体构件由带安装孔的圆形法兰基座与上方同轴筒身两部分组成，建模阶段优先还原构件的真实几何特征：法兰基座上均匀分布四个圆形安装通孔，孔位与法兰外圆、中心筒身保持严格同轴度公差，筒身与法兰衔接处预留出环形焊接作业区域，精准还原实际焊接加工的工件形态，为焊接路径模拟提供符合真实生产场景的载体。建模过程中对构件的过渡圆角、筒身端部的凸缘结构、法兰盘面的平面度特征都做了精细化处理，避免几何特征缺失导致焊接路径模拟出现偏差。材质与渲染环节采用金属材质表现，通过调整金属粗糙度、反射率参数，还原钢制构件经表面处理后的冷金属光泽，配合冷蓝色调的渲染光照，突出焊接区域的环形轮廓特征，让焊缝所在位置的结构边界清晰可辨，便于直观观察焊接路径的走向。设计思路上以还原真实焊接框架的作业场景为核心，摒弃多余装饰性结构，所有几何特征均服务于焊接路径模拟的功能需求：筒身与法兰的垂直衔接结构对应实际生产中常见的角接焊接工况，法兰盘面的安装孔可模拟工件装夹定位后的焊接状态，环形衔接面的宽度、曲率完全参照通用法兰焊接构件的常规尺寸设定，能够适配多种焊接轨迹的模拟验证。模型在结构处理上充分考虑焊接工艺的实际特点，对焊接区域的边缘做了符合焊接坡口要求的细微处理，让模拟的焊接路径能够贴合真实焊缝的填充轨迹，既可以用于焊接作业前的路径预演，验证环形焊缝走枪轨迹的连贯性、转角处的路径衔接合理性，也可作为焊接工艺教学的演示载体，直观展示法兰类构件环形焊缝的路径规划逻辑，帮助理解焊接过程中焊枪与工件表面的相对位置关系，提前预判焊接过程中可能出现的轨迹干涉、路径偏移等问题，为实际焊接加工的工艺优化提供三维层面的参考依据。
