短柄货物捆绑棘轮拉紧器结构设计

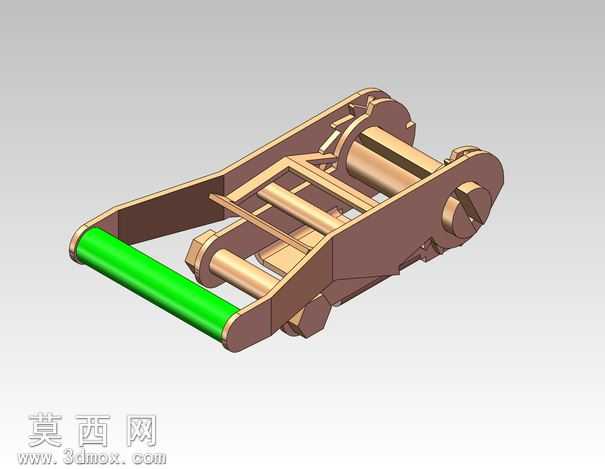

本模型为短柄款货物捆绑用棘轮拉紧器，也就是棘轮扣，整体采用三维参数化建模完成，建模过程严格遵循实际五金索具的生产尺寸规范，完整还原了该类拉紧器的全部装配结构与运动逻辑。建模阶段首先完成核心棘轮棘爪机构的零件绘制，精准控制棘轮齿形的角度、齿距与棘爪的卡合行程，确保棘轮单向锁止、反向释放的功能逻辑完全符合实际使用需求，避免出现机构干涉、锁止失效的设计问题。其次完成两侧金属架体的建模，架体采用弯折钣金结构设计，建模时精准还原钣金弯折的圆角过渡、壁厚参数，同时预留出卷轴、手柄、织带穿槽的装配位置，保证各零件装配间隙控制在合理公差范围内，既满足虚拟装配的精度要求，也符合实际冲压生产的工艺要求。模型的握持手柄部分单独做了结构优化，绿色握持段采用符合人体工学的弧度设计，表面做防滑纹理处理，金属连接段与架体采用铰接结构连接，可实现手柄的往复扳动，带动卷轴转动完成织带的收紧动作。材质渲染阶段，金属架体、棘轮、卷轴等受力零件采用古铜色金属材质，模拟高强度合金钢表面做氧化防锈处理的质感，调整材质的金属度、粗糙度参数，还原金属零件表面细微的磨砂纹理与边缘的高光反射效果；握持手柄部分采用亮绿色工程塑料材质，调整材质的漫反射颜色与轻微反光属性，区分金属与非金属零件的视觉差异，让整体模型的渲染效果更贴近真实产品的外观表现。结构设计上，该款短柄棘轮扣相比常规长柄款体积更小巧，适合狭小空间内的货物捆绑固定作业，整体结构紧凑，受力路径清晰，扳动手柄时的力传递效率高，可通过较小的扳动力实现织带的大张力收紧，同时棘爪的自动卡合结构可在收紧过程中实时锁止卷轴，避免织带回松，释放拨片设置在架体侧方，操作便捷，可快速解除锁止完成织带松脱。整个模型完整保留了所有零件的建模参数与装配约束关系，可直接用于结构验证、产品改型设计，也可作为五金索具类产品的设计参考素材，帮助设计人员快速理解棘轮拉紧器的工作原理与结构组成。
