气动冲击扳手三维结构设计模型

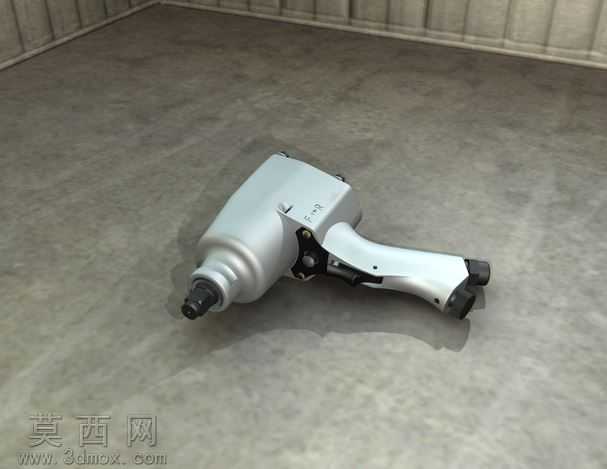

本模型为气动冲击扳手的完整三维设计成果，建模过程严格参照工业级气动冲击扳手的实物结构比例进行还原，整体采用自上而下的装配设计思路完成各部件的搭建。模型首先构建了冲击扳手的主体外壳结构，采用铝合金质感的金属材质进行渲染表现，还原了实物外壳的哑光金属质感，外壳曲面过渡顺滑，手柄处依据人体工学设计做了贴合握持弧度的曲面处理，表面预留了防滑纹理的结构细节，同时在手柄末端设计了进气接口与排气结构的细节特征，还原了气动工具的动力接入结构。模型核心的冲击输出端做了精细的结构还原，包含方头输出轴、冲击块、锤打机构等核心传动部件，各部件之间保留了合理的装配间隙，可直观展示冲击扳手的动力传递路径：压缩空气进入气室后推动叶片转子转动，经行星减速结构带动冲击块做间歇式锤打运动，最终将扭矩传递至输出方头，实现大扭矩的螺栓拆装作业。扳机控制结构做了可活动的结构设计，还原了按压扳机控制气流通断的工作逻辑，同时在扳机旁设计了正反转调节拨杆的细节结构，可直观展示工具的旋向切换功能。渲染阶段采用工业场景的水泥地面作为展示背景，搭配柔和的漫反射光照效果，突出金属外壳的质感与各部件的结构轮廓，阴影效果自然柔和，能够清晰呈现工具的整体外形与结构比例。模型完整还原了气动冲击扳手的所有外部特征与核心内部传动结构，各零件之间的装配关系准确，无结构干涉问题，可用于五金工具的结构展示、气动工具的工作原理演示，也可作为装配场景的配套工具模型使用，为相关工具的改良设计、产品展示提供了精准的三维参考依据。
