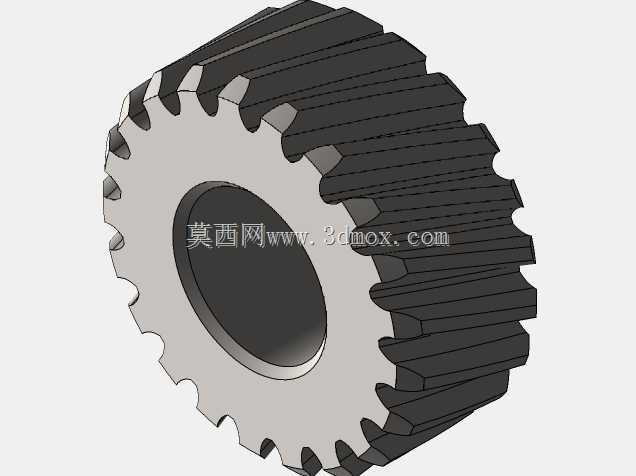

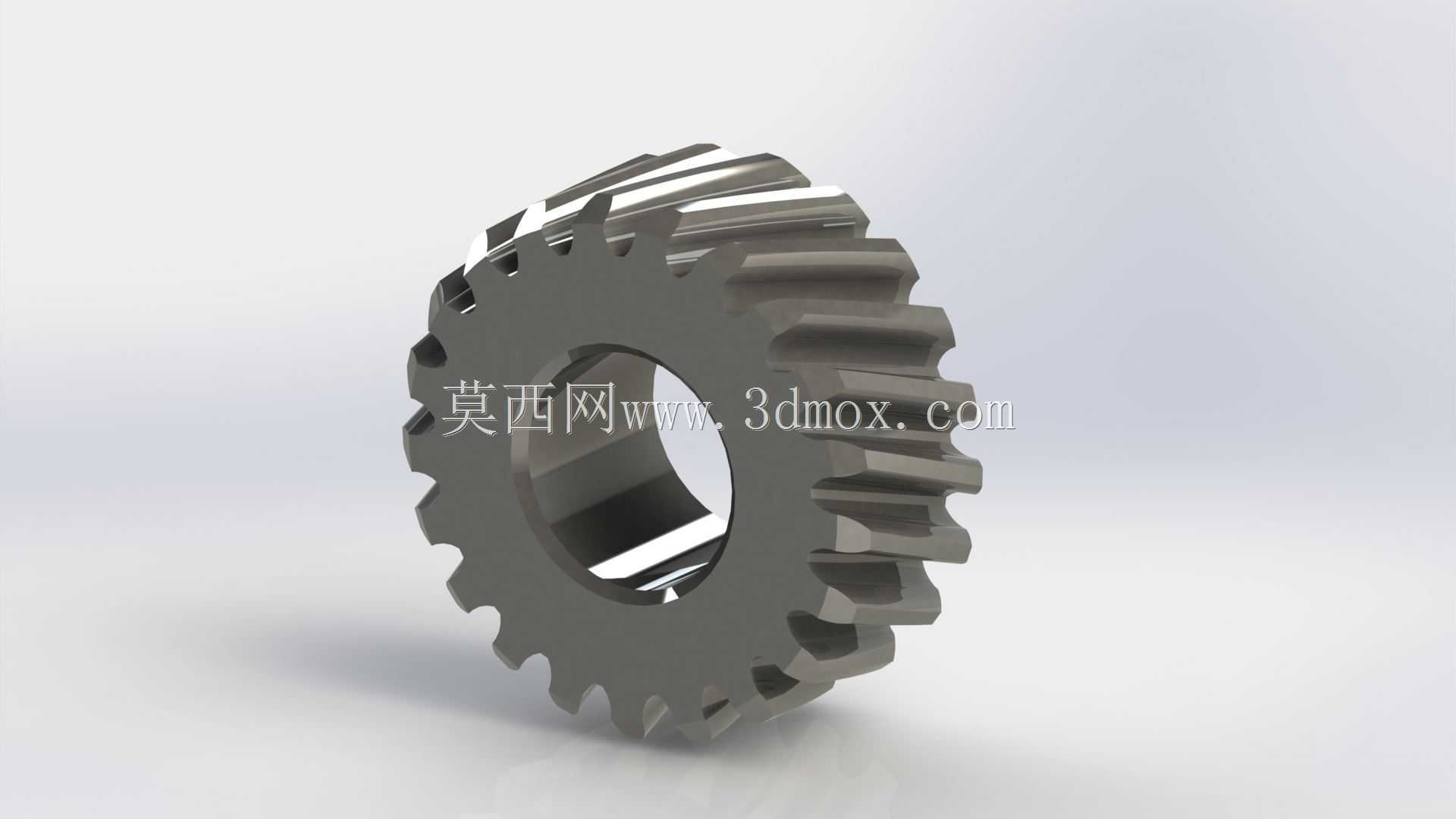

可视化演示用螺旋斜齿圆柱齿轮结构

　　这个斜齿圆柱齿轮更偏向结构展示与视觉验证用途，齿向沿圆柱面呈螺旋线展开，和直齿轮相比，轮齿进入与退出啮合的过程更平缓，接触线沿齿宽逐步变化，在高速或对噪声较敏感的传动场景中常被优先考虑。实际设计时，首先要明确它在传动链中的位置：是作为输入端的小齿轮，还是与另一齿轮配对构成减速级；不同工况下，齿宽、螺旋角、孔径和键槽形式都会影响安装边界。螺旋角不能只按外观确定，角度增大可提高重合度、使传动更平稳，但也会带来更大的轴向力，需要轴承和箱体结构承担附加载荷，因此在布置轴系时必须同步考虑止推能力。齿圈部分采用轮齿与轮毂一体的实体形式，中心孔用于穿轴，孔壁与轴径的配合段决定定位精度；若用于真实设备，通常还需在孔内设置键槽、

　　花键或紧定结构来传递扭矩。轮毂外径、齿根圆与齿顶圆之间的壁厚要保持合理比例，过薄会削弱轮体刚性，过厚则增加转动惯量和材料占用。齿宽方向的端面边界应与相邻零件留出安全间隙，避免齿轮运转时与轴承、挡圈或箱体侧壁发生摩擦。建模过程中，齿廓曲线和螺旋线扫掠路径是核心，齿顶、齿根过渡需要连续，避免出现尖角或局部干涉；相邻轮齿阵列后，应检查整周齿距是否均匀，以及配对齿轮在中心距固定时是否存在齿顶碰撞。对于演示类模型，虽然没有给定标准模数和齿数，但仍应保持齿形比例协调，使观察者能够直观看出斜齿轮相对直齿轮的啮合差异。它可用于传动方案沟通、装配动画、设备外观展示或教学说明，帮助结构工程师在方案阶段确认轮体占位、齿向方向和轴系布置关系。若后续转为工程件，则需要补充材料、热处理、精度等级、润滑条件以及强度校核，把视觉模型转化为可制造、可装配、可承载的真实传动零件。
