带镂空辐板键槽的传动齿盘结构

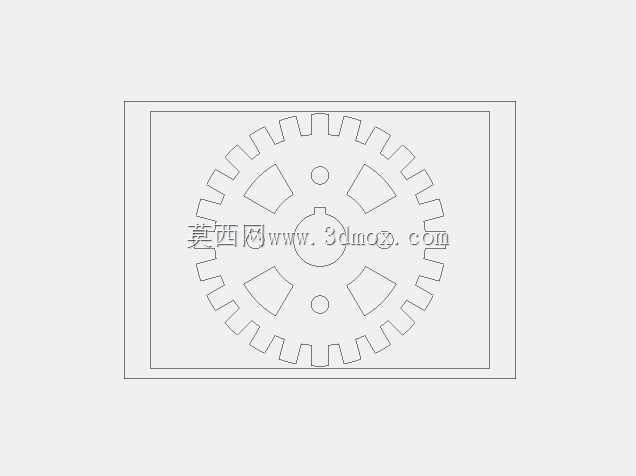

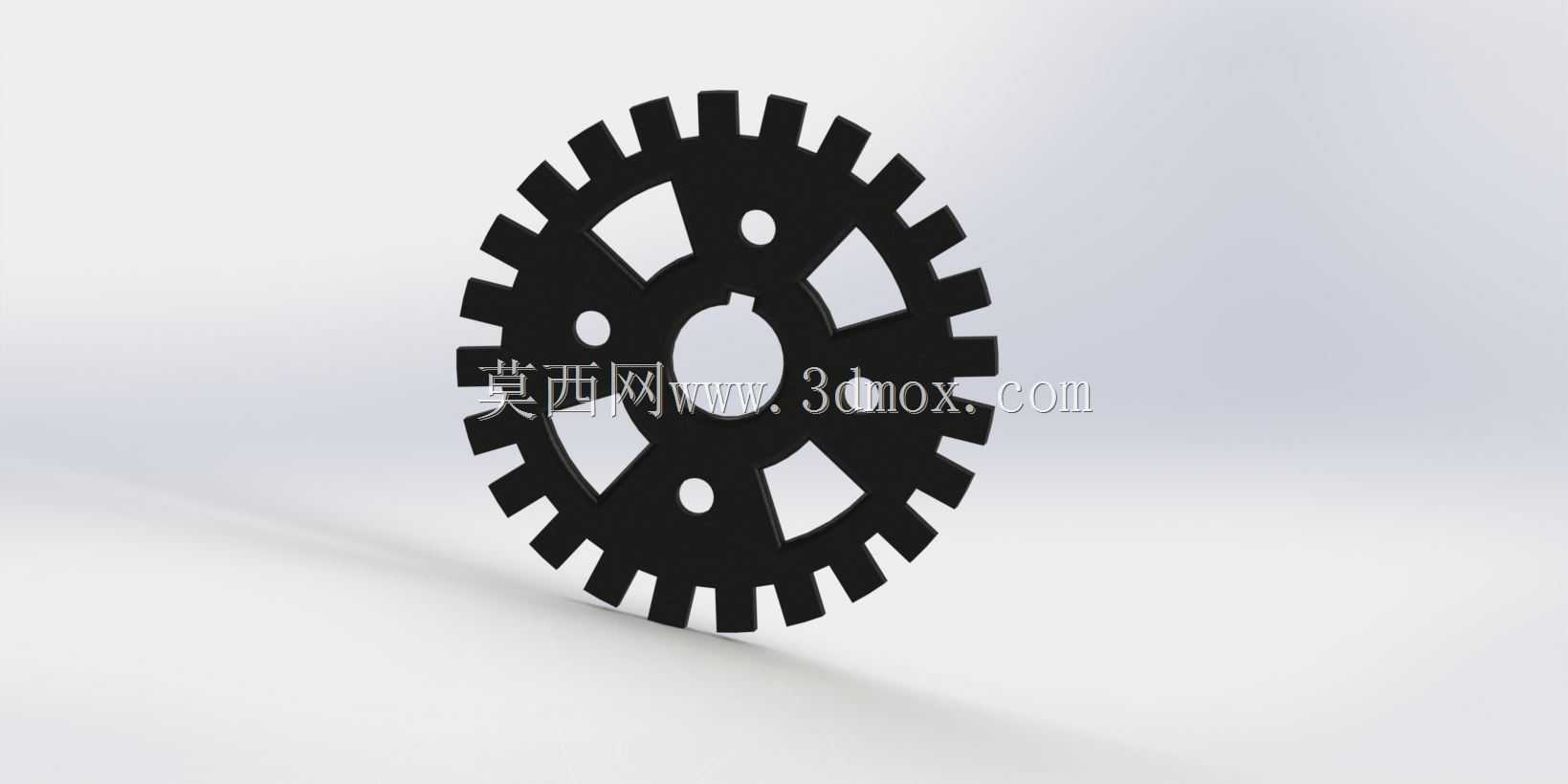

　　这类带镂空辐板的齿盘常见于中小载荷的定比传动环节，既可以作为检测装置里的分度触发轮，也能嵌入轻载输送、小型工装或仪器内部承担转角传递。外圆均匀分布的直齿用于和配对齿轮或齿条啮合，把旋转运动按固定齿数关系输出；齿顶与齿根的轮廓直接决定啮合侧隙，建模时需要保证齿距累计偏差受控，避免运行中出现卡滞或冲击。中心孔是主要的安装定位基准，孔内开设的键槽用来和轴上的平键配合，传递扭矩的同时限制齿盘与轴之间的周向转动。实际选型时，中心孔直径、键槽宽度以及齿盘厚度要和轴段尺寸匹配，轮毂端面还应预留轴肩或挡圈的贴合位置，防止轴向窜动。辐板上的几个圆孔不是随意布置的装饰结构：一方面减轻了整体质量，降低转动惯量，使启停过程更轻快；

　　另一方面可作为工装销孔或动平衡去重位置，在转速较高的场合便于校正。镂空窗口的形状需要兼顾刚度与减重效果，窗口边缘不能出现尖锐尖角，否则热处理或长期受载时容易形成应力集中。齿宽决定啮合接触面积，过窄会加剧齿面磨损，过宽则会增加加工难度并对轴系平行度提出更高要求。从建模流程看，先按分度圆、齿顶圆、齿根圆建立齿形基准，再阵列生成全部轮齿；随后完成中心孔、键槽和辐板开孔，最后对锐边进行倒角或倒圆。装配校核时要关注齿顶圆与周边护罩的安全间隙，以及齿盘端面和轴承、支架之间的距离，避免运转干涉。该结构在满足传动功能的同时控制了材料占用，适合空间紧凑、载荷平稳且对转动惯量较敏感的机构使用。
