霍诺康卡罗传感检测装置结构

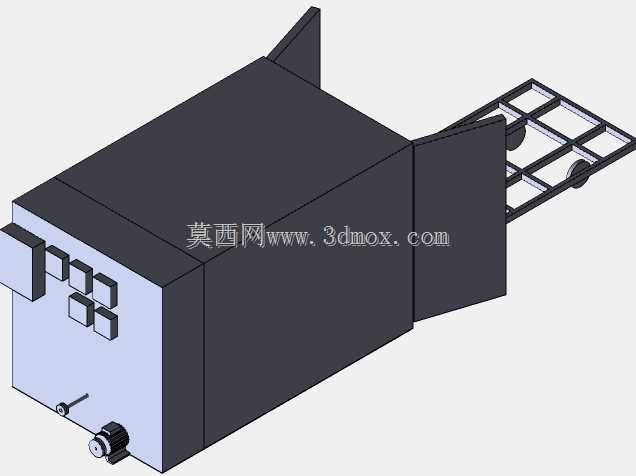

　　该装置面向工业现场的传感检测与信号采集场景，主体采用封闭式箱型结构，适合安装在生产线旁、设备机架内部或独立检测工位中。箱体正面预留多组方形元件安装位，可布置状态指示、接口模块或传感单元，下方设置旋钮与接头类结构，便于现场接线、调试和维护。侧面伸出的格栅式托架用于承托外部模块、线缆整理组件或配套检测件，托架采用框格形式，在保证支撑刚度的同时减轻整体重量，也为传感器走线和散热留出空间。

　　从结构设计角度看，箱体外形以规则矩形为基础，边角处理简洁，便于钣金折弯、焊接或机加工成型。顶部设置的立板可作为安装定位、遮挡或附加支架使用，后部开放区域方便内部电气元件装配。正面元件区采用矩阵式排布，有利于标准化开孔和后续改型；不同功能区集中在同一操作面，能够减少操作人员在调试过程中的移动范围。底部突出的旋转件与连接轴结构，暗示该模型可能包含调节、张紧或小型传动功能，设计时需要关注其与箱体底面的间隙，避免转动时与安装台面干涉。

　　安装边界方面，设备整体占地由箱体宽度、深度及侧向托架展开长度共同决定。托架向一侧延伸后，设备后方和侧面应预留检修空间，尤其是框格内部若布置线缆或传感器，需保证手和工具能够进入。箱体可通过底部支脚、侧板孔位或背部安装板固定，选型时应结合现场振动情况确认紧固件规格。若用于多尘、潮湿环境，外壳接缝处可增加密封条，正面元件安装孔也需根据防护等级做密封处理。

　　该结构在三维建模时适合先建立箱体主骨架，再拆分前面板、侧板、顶盖和托架等子装配。格栅托架可通过草图阵列与焊件或型材方式生成，既能控制重量，也方便调整格距。正面多个方形安装位应保持孔位中心距一致，为后续元件替换提供互换性。整体模型对机电一体化设备的布局训练较有价值，可用于验证箱体内部空间、外部操作面、伸出托架及底部调节件之间的协调关系。
