超声波传感器多角度可调安装支架

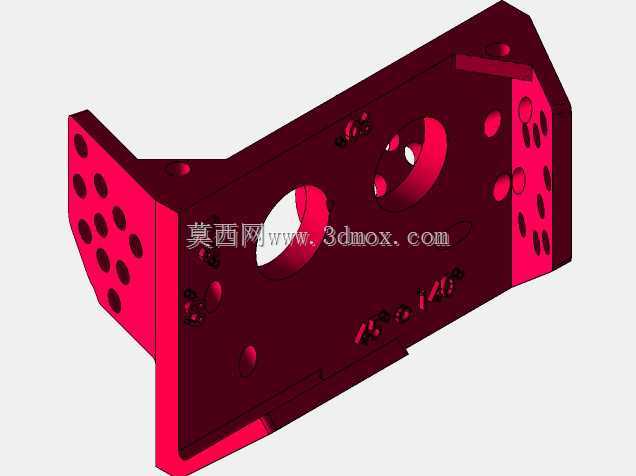

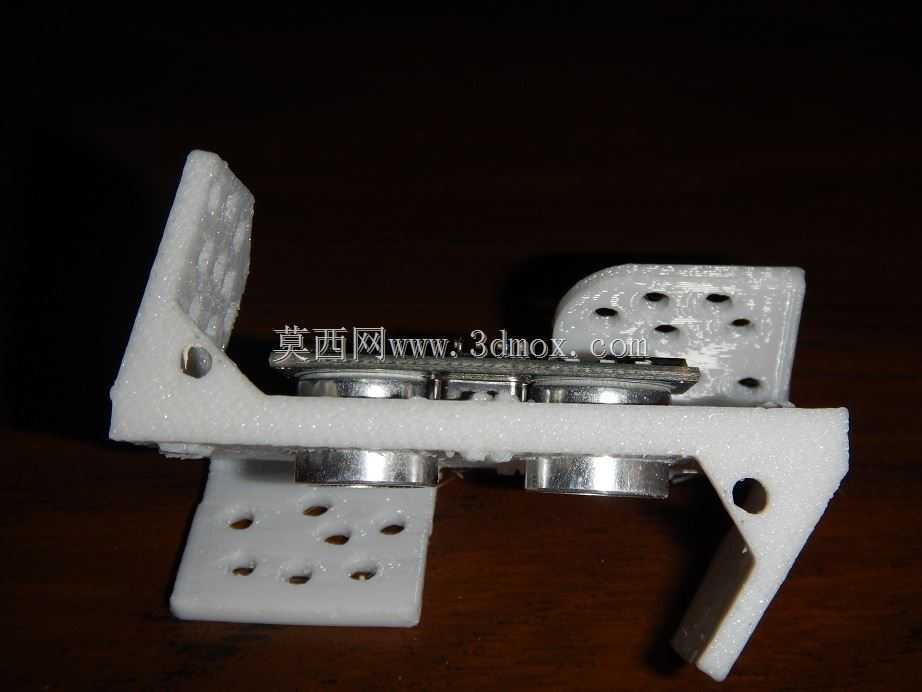

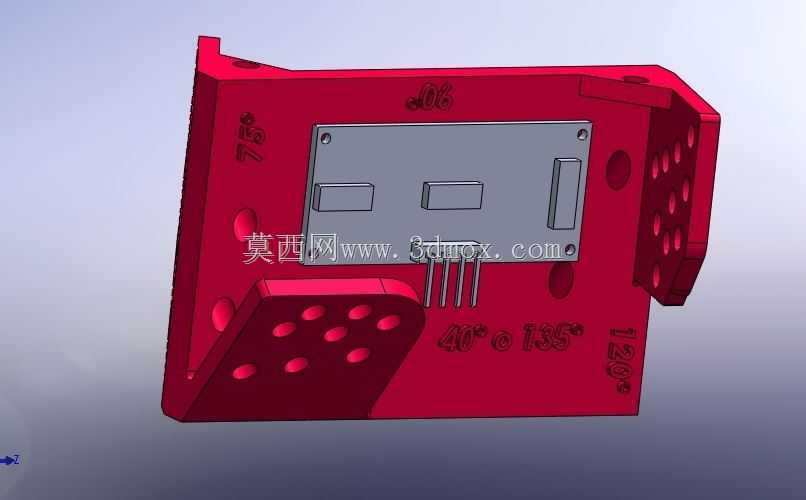

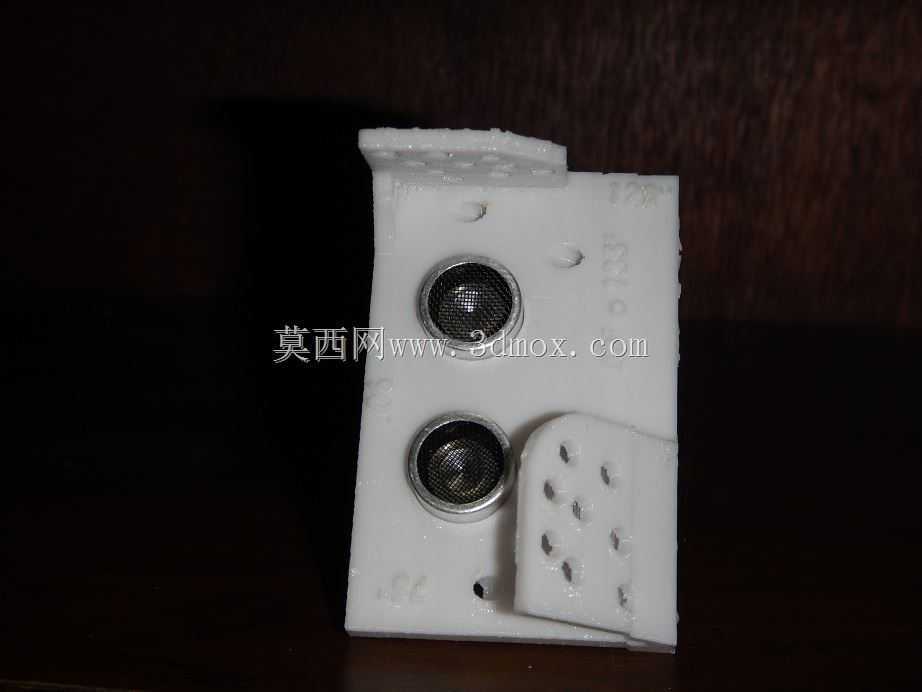

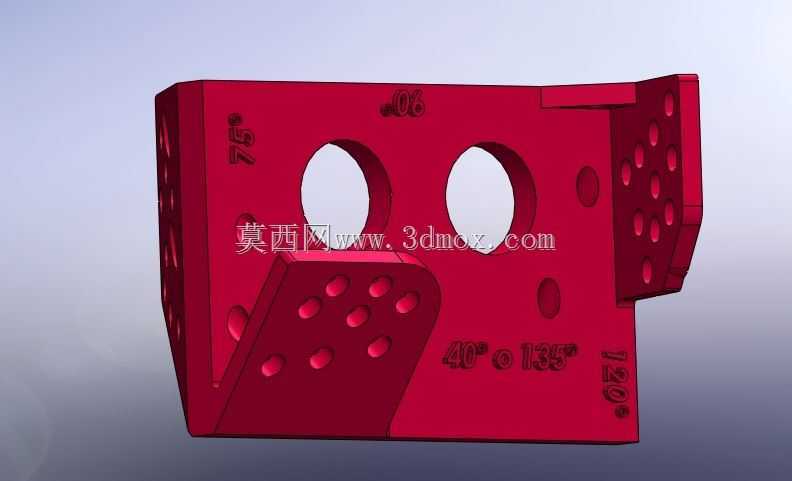

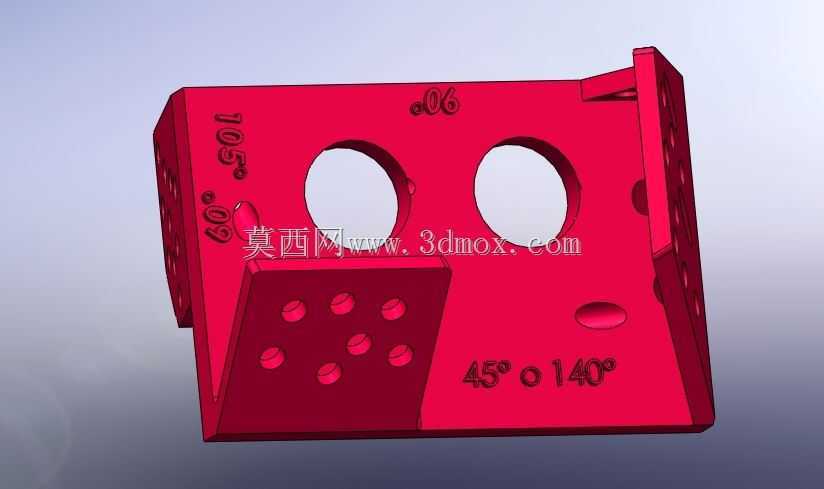

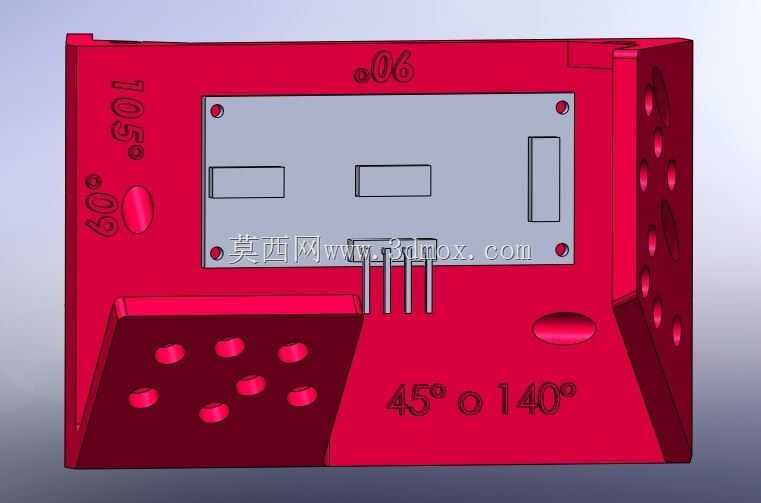

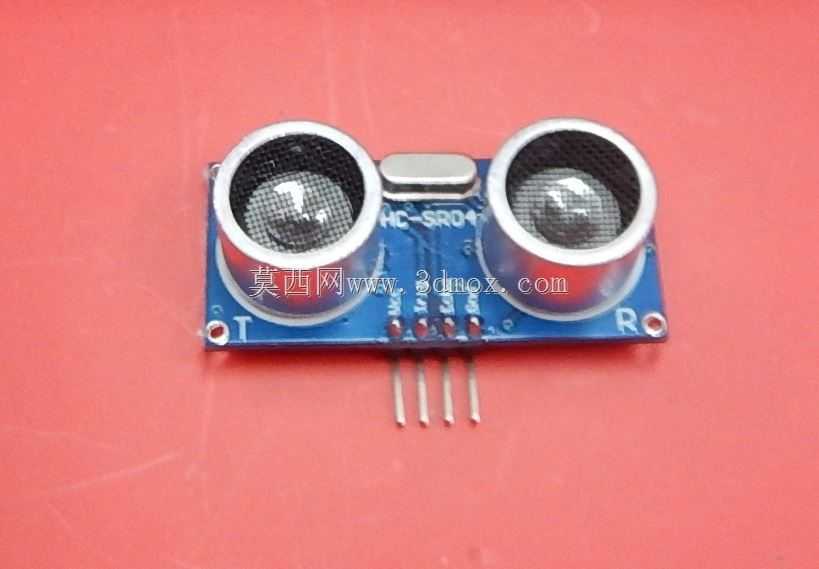

　　该结构件针对HC-SR04超声波测距模块的现场安装痛点设计，核心解决传统单孔固定支架只能垂直探测、角度调整需额外垫高或重新打孔的问题。支架本体采用一体式弯折成型结构，正面预留两个与超声探头外径匹配的圆形通孔，孔位间距严格贴合HC-SR04模块的发射、接收探头中心距，模块装入后可通过侧边预留的螺丝孔完成锁紧，避免探头晃动造成测距回波偏差。

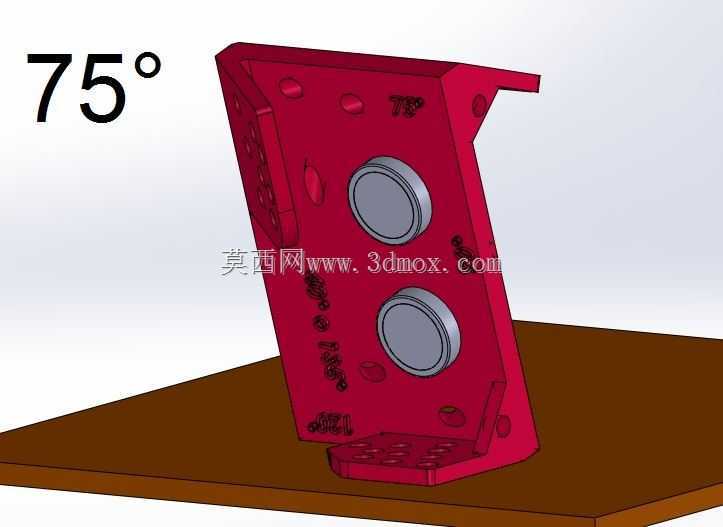

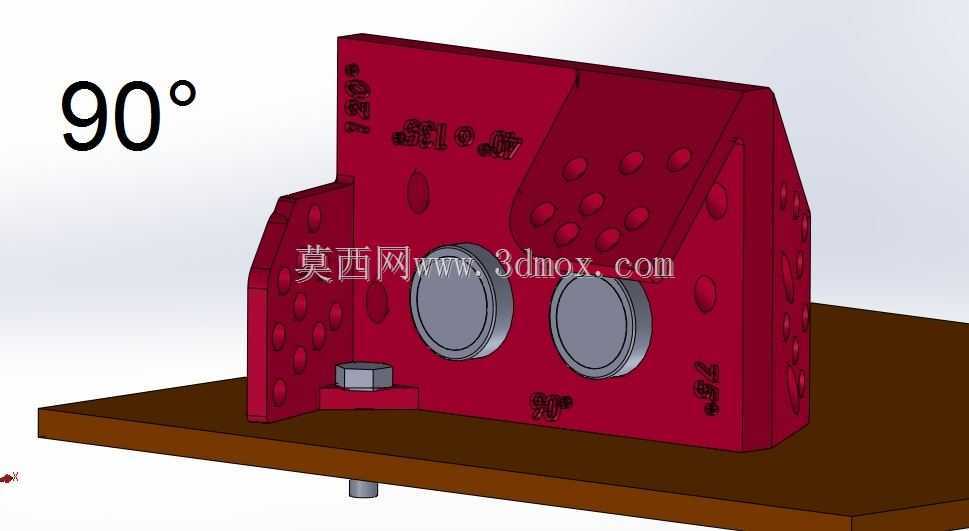

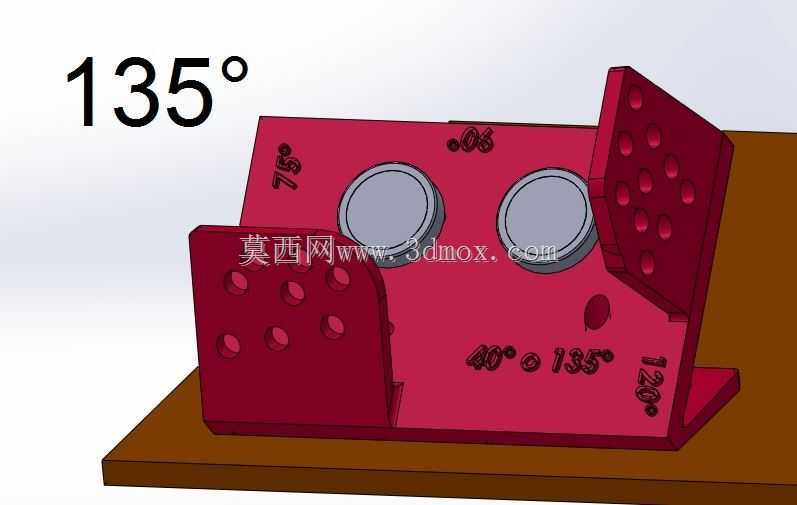

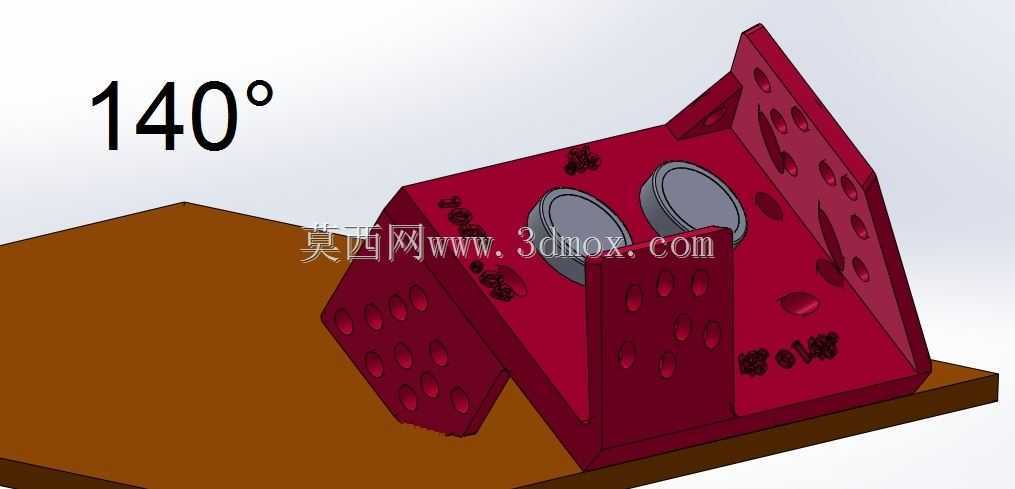

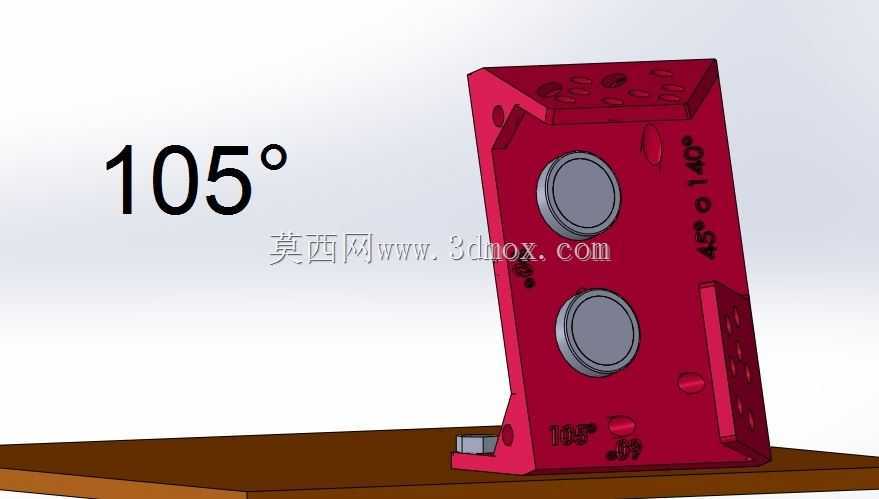

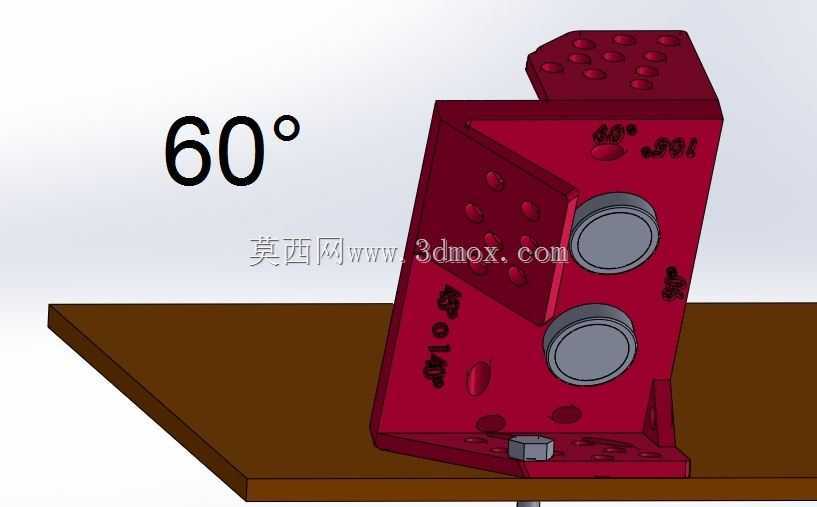

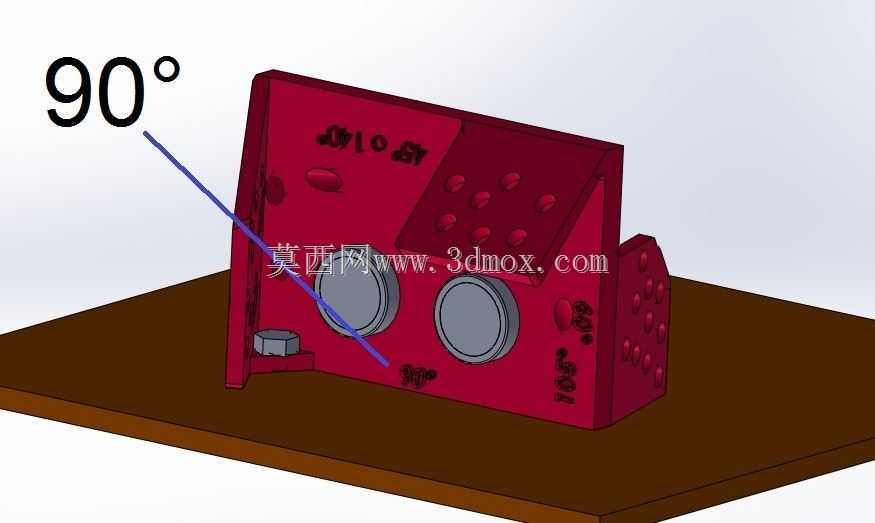

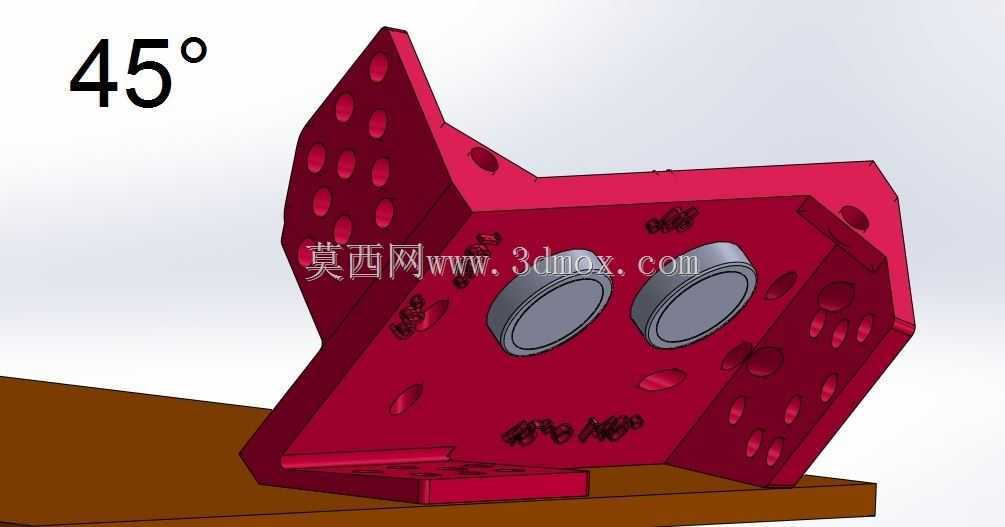

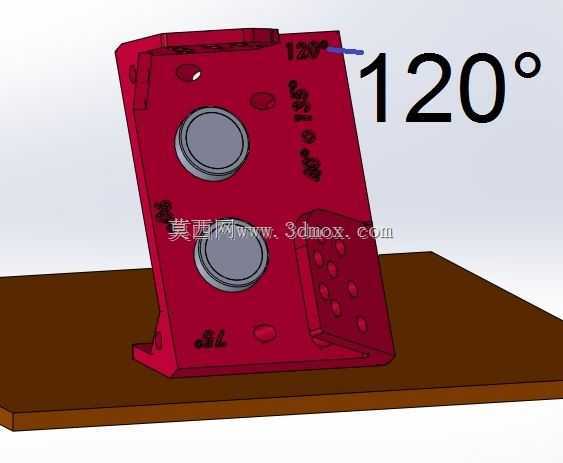

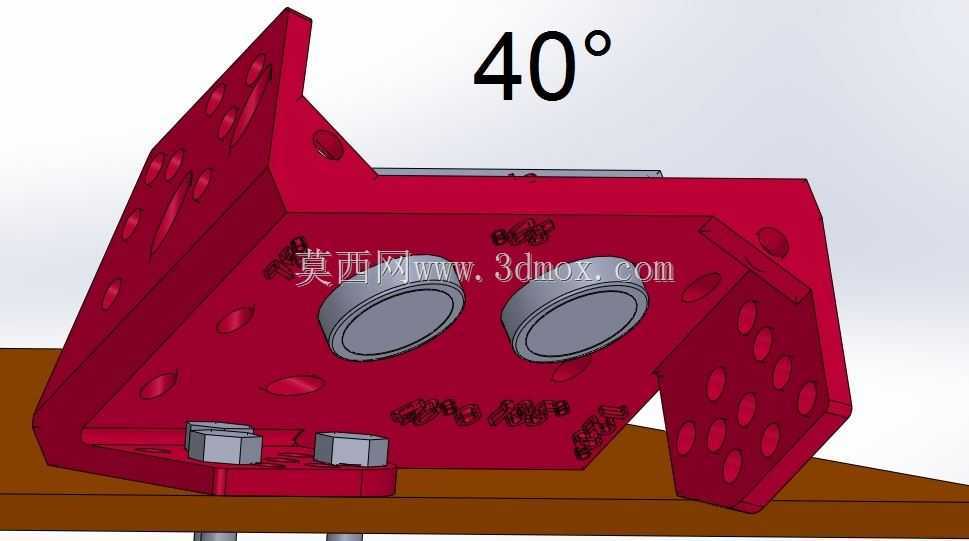

　　支架的多安装面分别标注了40°、45°、60°、65°、75°、90°、105°、120°、135°等常用探测倾角，不同角度对应面上均预制了标准安装孔位，既可以直接固定在设备铝型材框架、设备外壁上，也能配合铜柱实现悬空架设。在AGV小车避障场景中，可选用45°或60°安装面，让超声波束斜向覆盖车体前方地面与低矮障碍物；在智能仓储料位检测场景中，切换至90°垂直面即可正对料面完成距离检测；在机器人关节周边的盲区补测场景中，105°至135°的大倾角安装面可让探头斜向覆盖机械臂运动侧方区域，无需额外设计转接件。

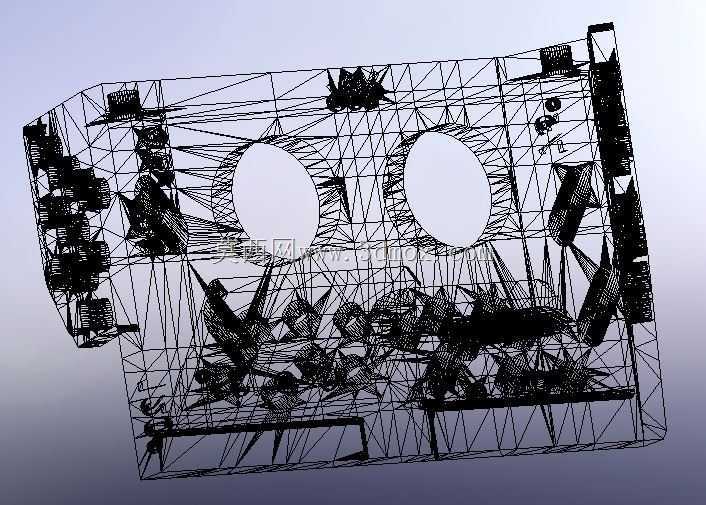

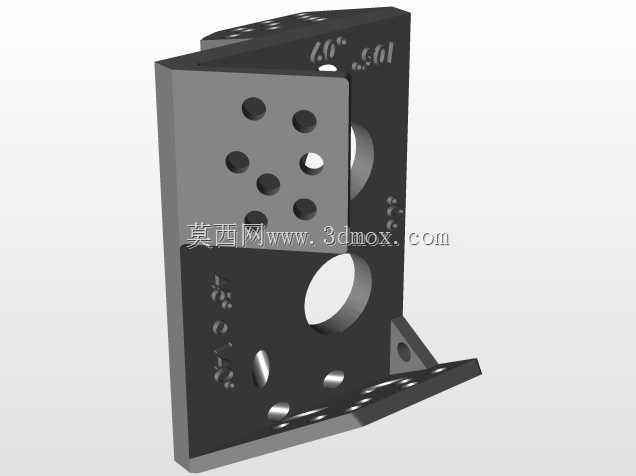

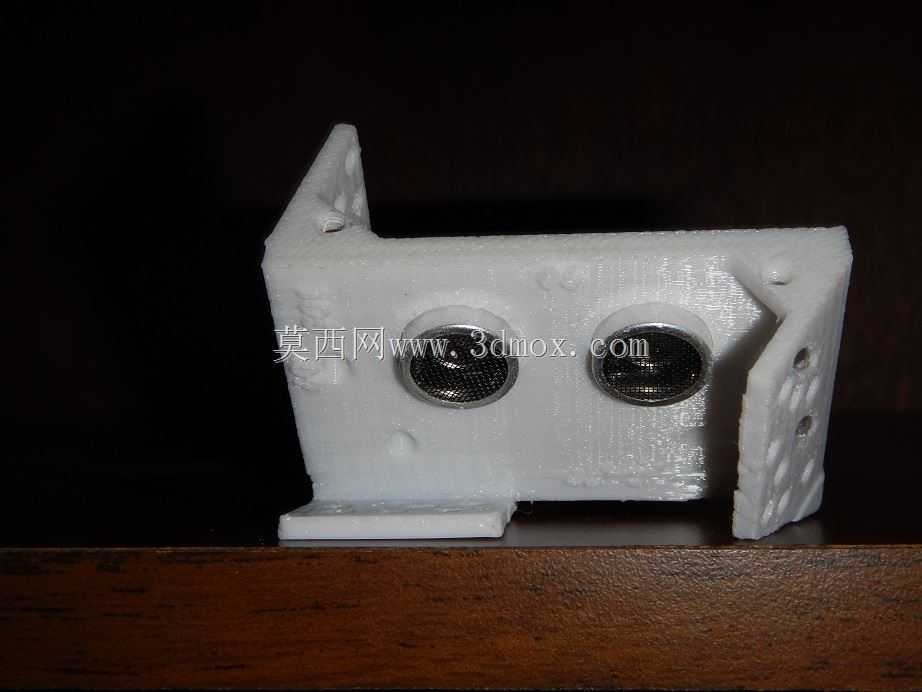

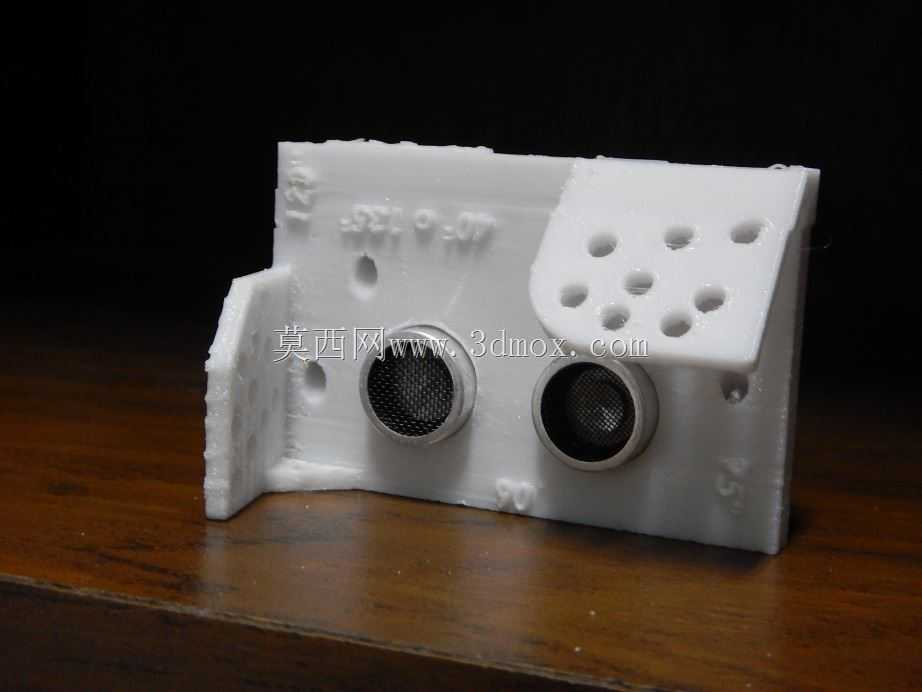

　　设计阶段优先考虑了FDM3D打印的成型工艺性，所有转角处均添加了适配打印层厚的圆角，避免直角位置出现应力集中开裂；安装孔周边做了局部加厚处理，反复拆装螺丝时不会出现柱体断裂。支架底部的点阵式沉孔区域可兼容M3、M4两种规格螺丝，既可以直接穿过螺丝固定在型材槽内，也能压入铜螺母实现反复拆装。整个支架的外轮廓边界控制在HC-SR04模块本体尺寸的1.5倍以内，不会额外占用过多设备内部安装空间，探头探出端面与支架安装面的距离经过核算，可最大限度减少支架本体对超声波束的反射干扰，避免产生虚假回波。对于需要多方向布设测距传感器的智能设备而言，这种集成多档位角度的一体式支架，能大幅减少现场安装时的适配加工工作量，也让传感器探测角度的一致性更容易得到保证。
