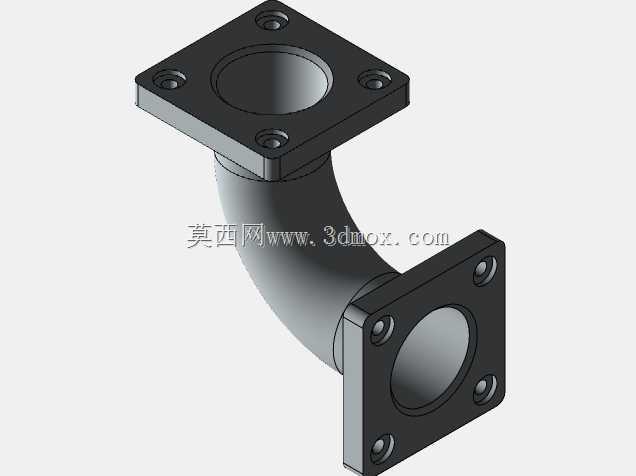

90度双方法兰弯管连接结构

　　这款双方法兰90度弯管连接件，主要应用在工业管路系统需要直角转向的布设场景中，常见于液压泵站管路排布、气动控制回路搭建、流体输送管线改向等工况，用来连通两个呈垂直布局的管路端口，保障介质在转向过程中顺畅流通，避免直角硬转折带来的流阻骤增、局部紊流等问题。从结构设计来看，两端采用方形法兰安装面，每个法兰面预留四个对称分布的螺栓安装孔，安装时可通过螺栓穿过孔位与对接端的法兰面锁紧，方形法兰相比圆形法兰在小空间安装场景下更易对位，四个固定点均匀受力，能保障连接面的密封压紧力均匀分布，降低介质渗漏风险。弯管段采用平滑圆弧过渡的流道设计，内壁曲率经过优化，介质流经转向段时不会出现明显的流速突变，可减少管路内部的压力损失，

　　同时降低流体冲击带来的管路振动，延长整套管路系统的使用寿命。设计过程中充分考虑了安装边界的适配性，两端法兰的安装面保持严格的垂直角度公差，避免安装后出现对接错位、螺栓强行锁紧带来的密封件偏压失效问题；法兰端面预留了密封件安装的沉槽空间，可适配O型圈、密封垫片等多种密封形式，满足不同压力等级、不同介质类型的管路密封需求。弯管主体与两端法兰采用一体化结构设计，不存在焊接接缝带来的应力集中、焊缝锈蚀渗漏等隐患，整体结构强度更高，可承受更高的管路工作压力。在实际选型使用时，可根据对接管路的通径匹配对应规格的型号，安装前需确认两端法兰的螺栓孔位间距与对接端完全匹配，安装时按对角顺序逐步拧紧螺栓，保障密封面受力均匀，

　　避免单侧压紧力过大导致法兰变形或密封件破损。这类弯管连接件在紧凑型设备的管路布局中优势明显，不需要额外搭配多段接头拼接即可实现直角转向，能有效减少管路系统的接头数量，降低整体泄漏点概率，同时缩减管路布设占用的空间，让设备内部的管路排布更紧凑规整。
