等速万向节驱动轴带防尘套结构

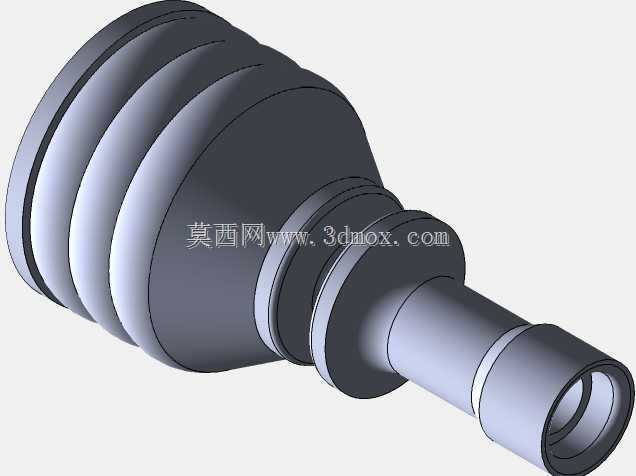

　　该结构为前置前驱车型传动系统核心部件，主要承担将变速器输出动力传递至驱动轮的功能，同时适配悬架跳动过程中产生的角度与长度变化，保证动力传递过程中转速波动控制在工程允许范围内，避免传动过程中产生附加载荷与振动。从结构设计来看，外侧采用多段波纹式橡胶防尘套，波纹段的数量与折角经过匹配校核，在万向节摆角达到最大设计值时，防尘套折皱处不会产生过度挤压，在最小摆角状态下也不会出现拉伸过量导致的开裂风险，防尘套两端通过卡箍分别固定在钟形壳与轴杆表面，密封沟槽的深度与宽度适配常规标准卡箍的压紧力要求，可有效阻挡外界泥沙、水汽进入万向节内部，同时防止内部润滑脂泄漏。轴杆部分采用阶梯式设计，靠近万向节端设置有定位轴肩，用于匹配轮毂轴承的安装定位，

　　轴端加工有内花键与螺纹段，花键参数适配常规家用车型轮毂单元的配合尺寸，螺纹段用于锁紧螺母固定，保证轴杆与轮毂的连接刚性。钟形壳内部的滚道曲面经过等速特性校核，钢球在滚道内的运动轨迹始终处于两轴夹角的平分面上，确保输入轴与输出轴转速始终相等，避免车辆转向或悬架跳动时出现传动顿挫。安装边界方面，该部件的最大外径集中在防尘套段，设计时预留了与转向节、减震器支耳的安全间隙，轴杆长度适配常规紧凑型车型的轮距参数，安装过程中无需额外修改周边部件结构即可完成适配。日常工程应用中，该类部件的失效多集中在防尘套破损导致的润滑脂泄漏，进而引发钢球与滚道的异常磨损，因此建模过程中对防尘套的波纹段壁厚做了等厚度处理，还原实际生产中橡胶硫化成型的工艺特性，

　　轴杆部分的退刀槽、圆角等细节均按照机械加工工艺要求做了还原，可直接用于传动系统的装配干涉校验、运动仿真分析，也可作为维修替换件建模的参考基准，在进行整车底盘布置时，可直接调用该模型校核不同跳动行程下部件与周边护板、制动管路的间隙是否满足设计规范。
