纸箱模切变换加工设备结构设计

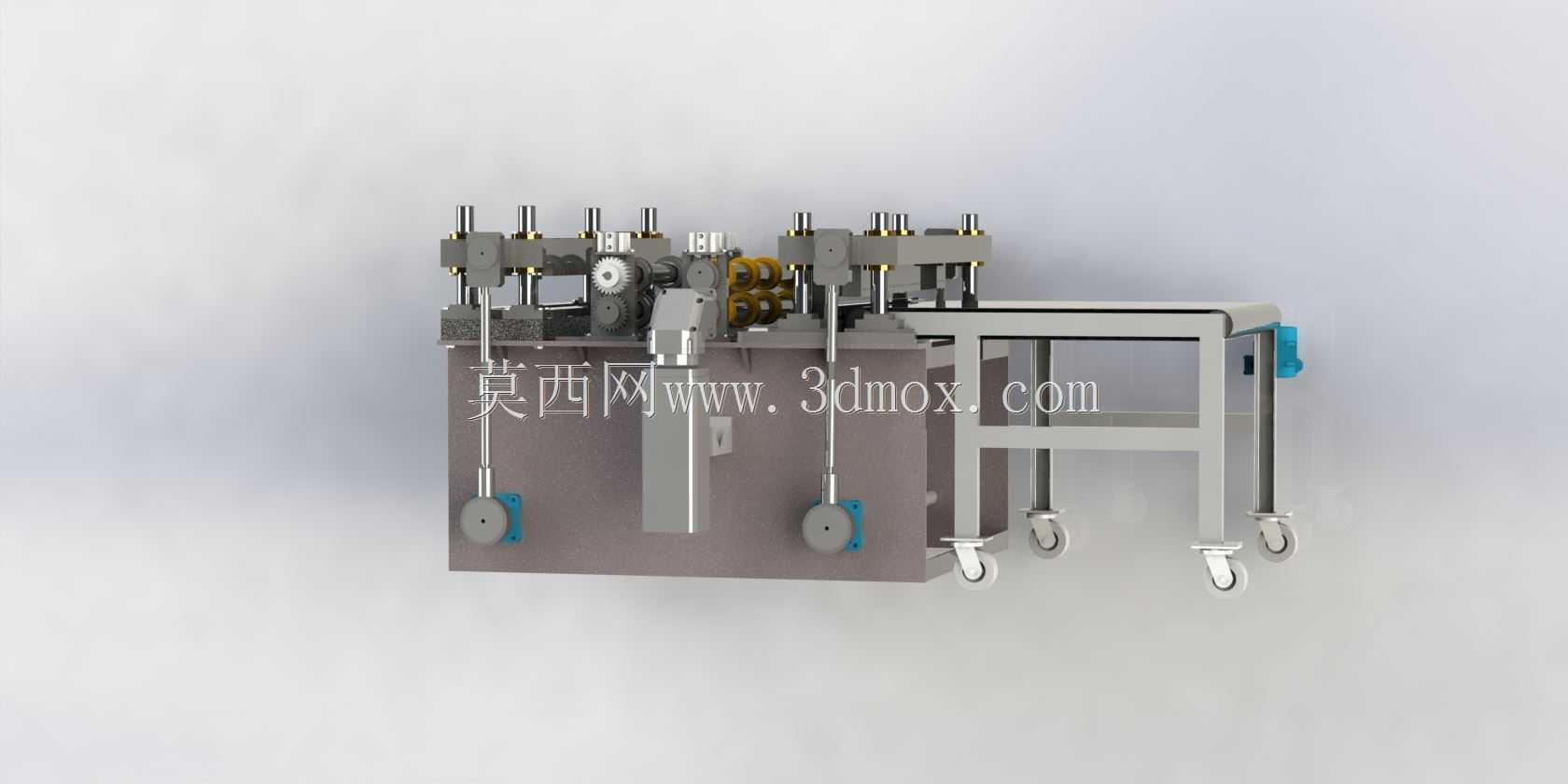

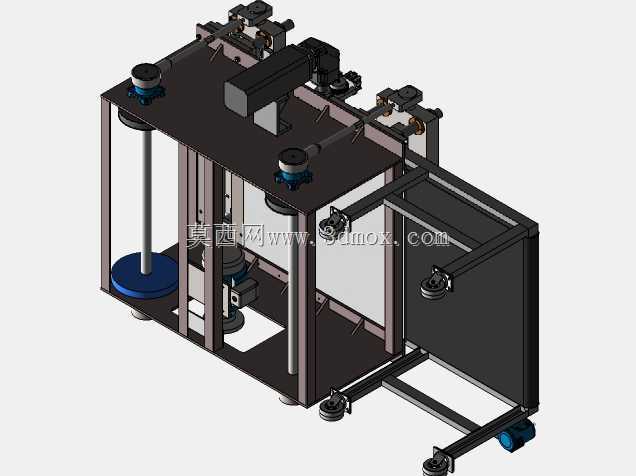

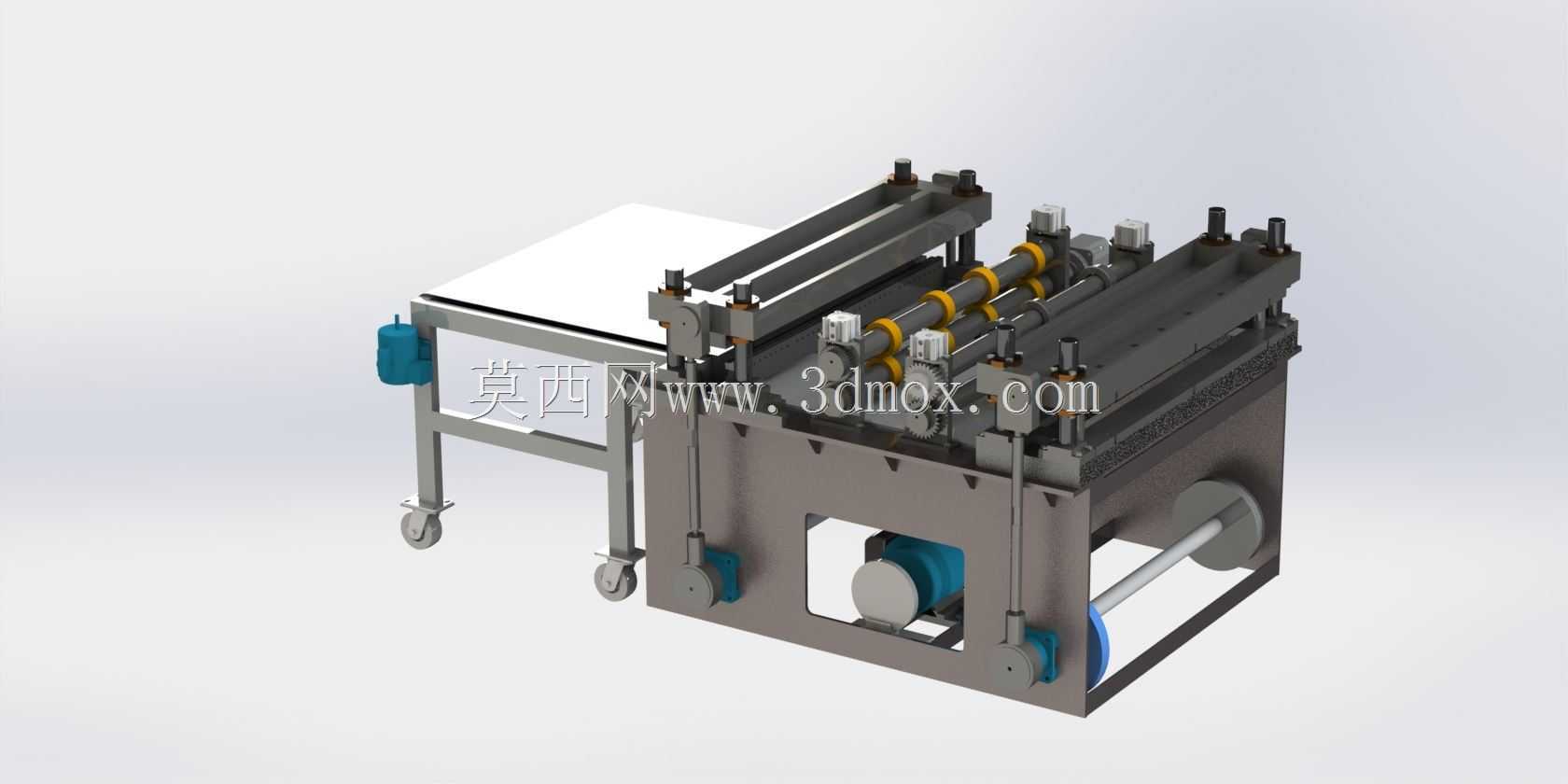

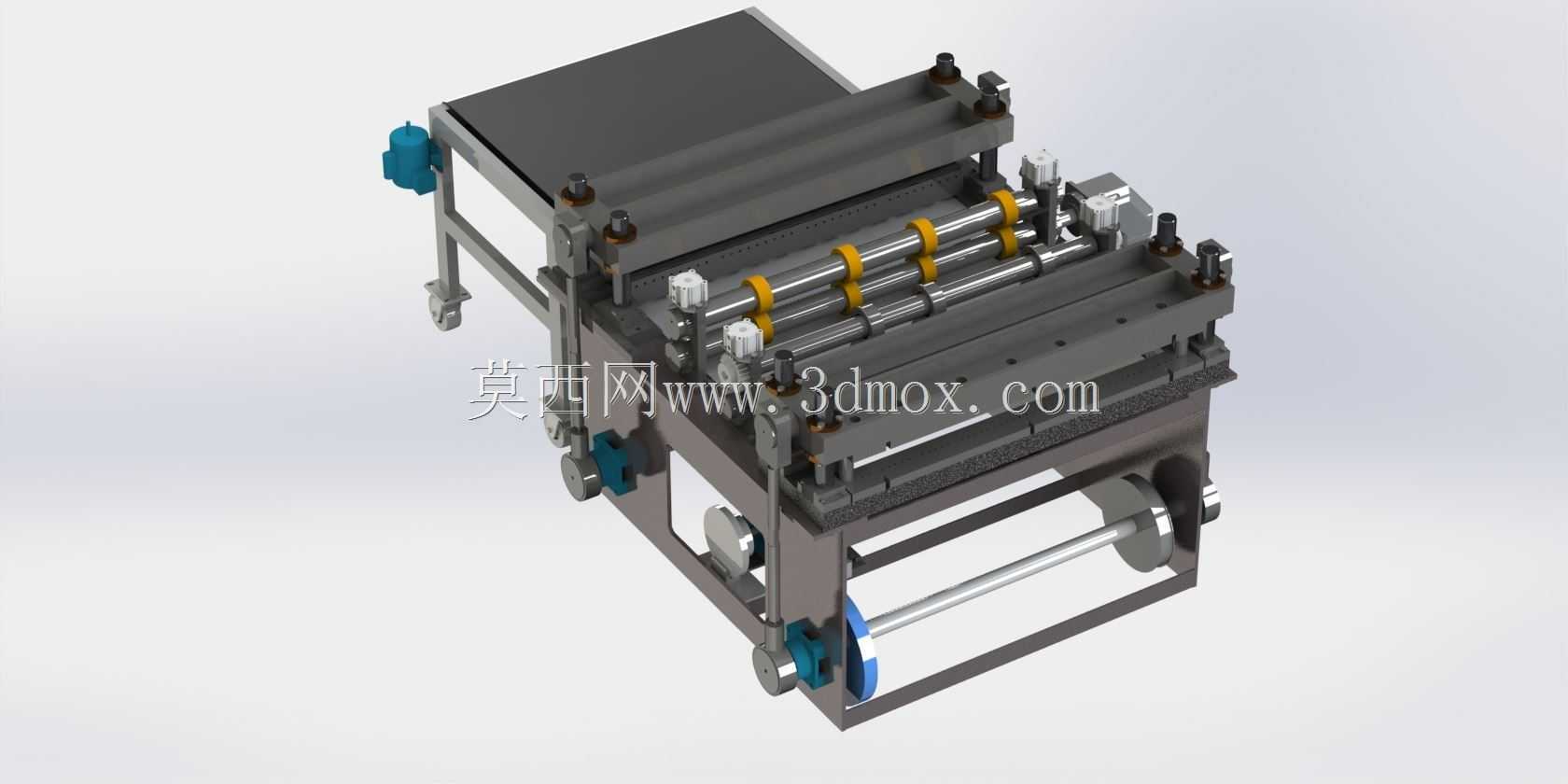

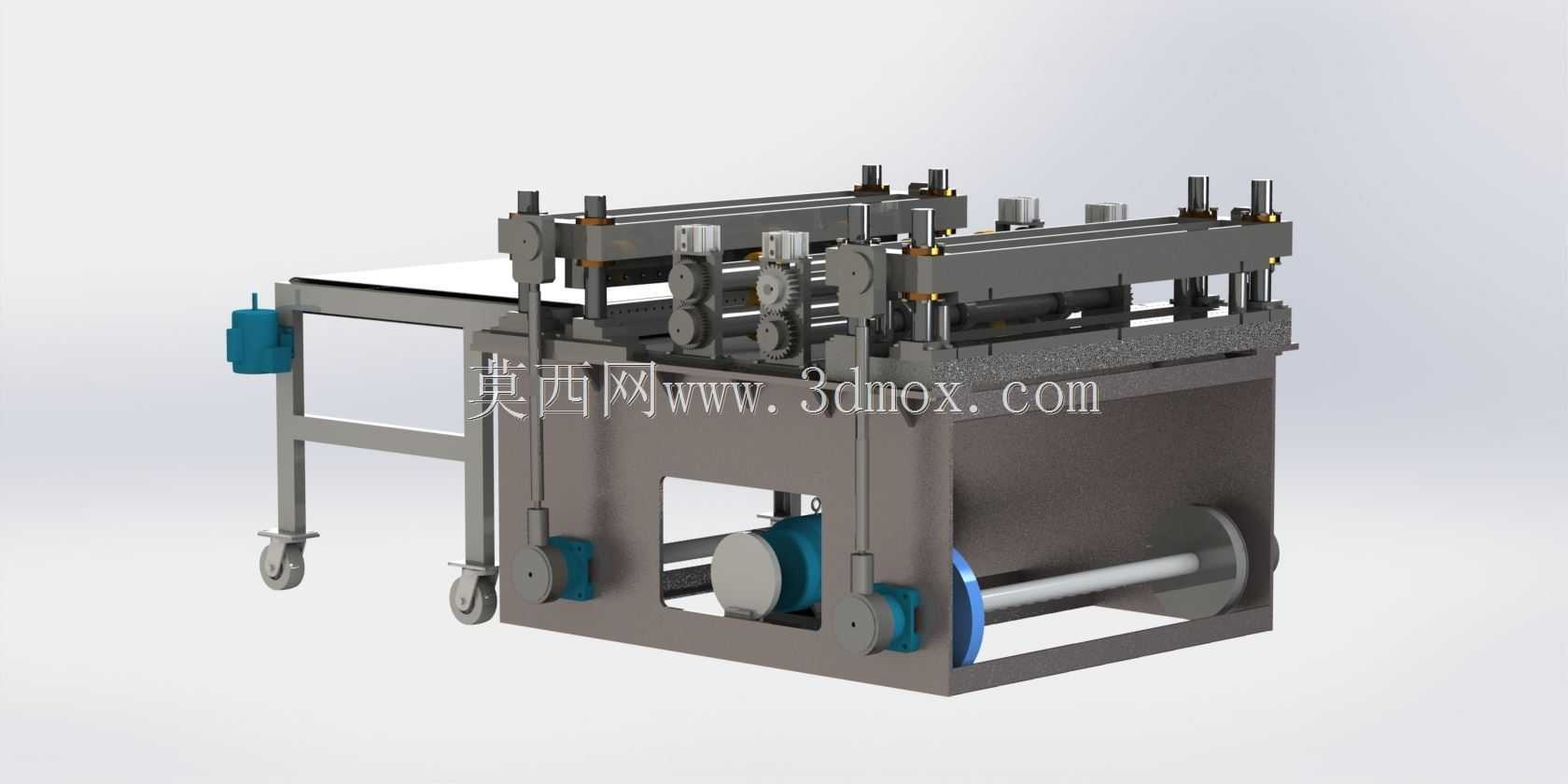

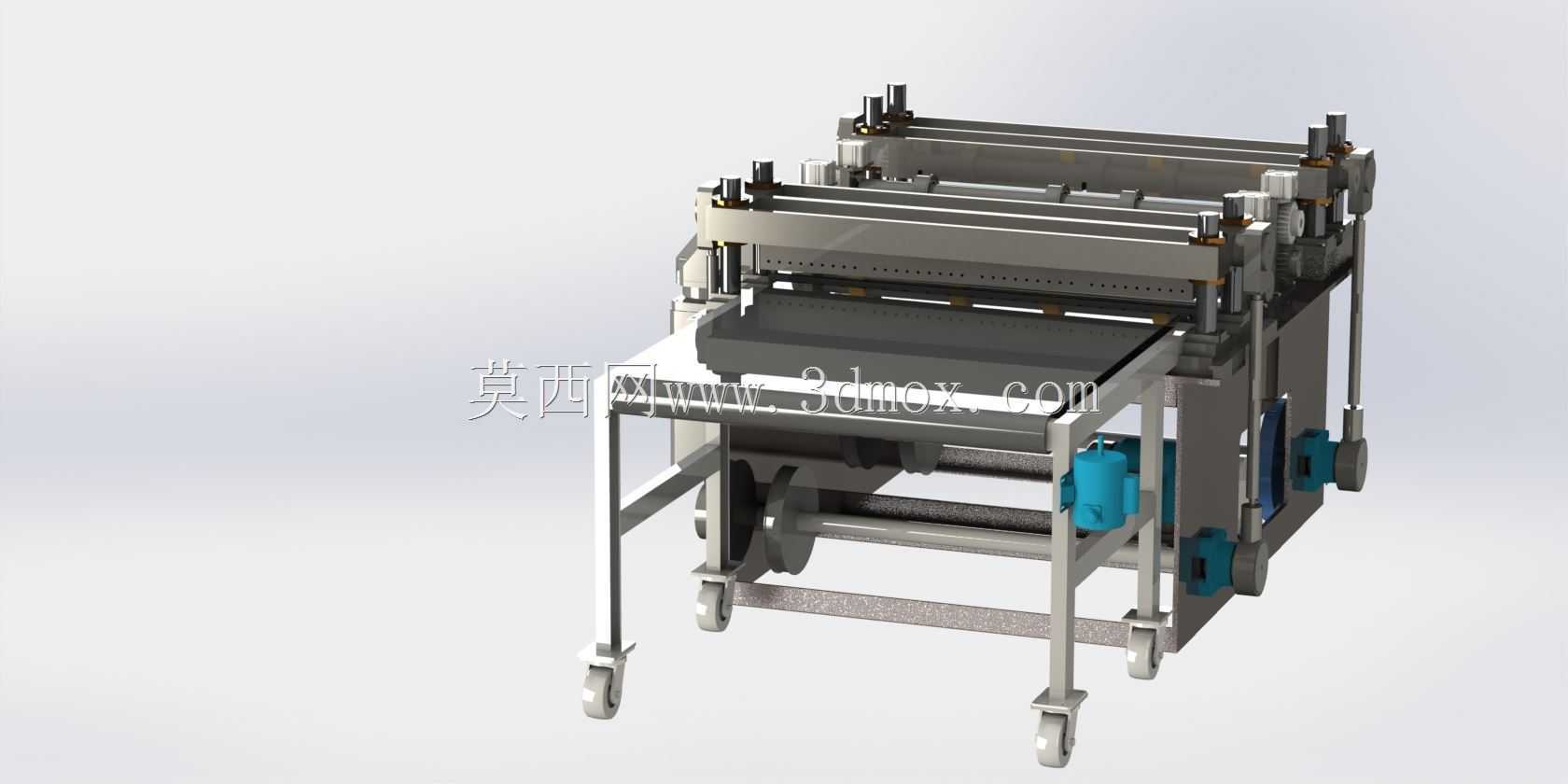

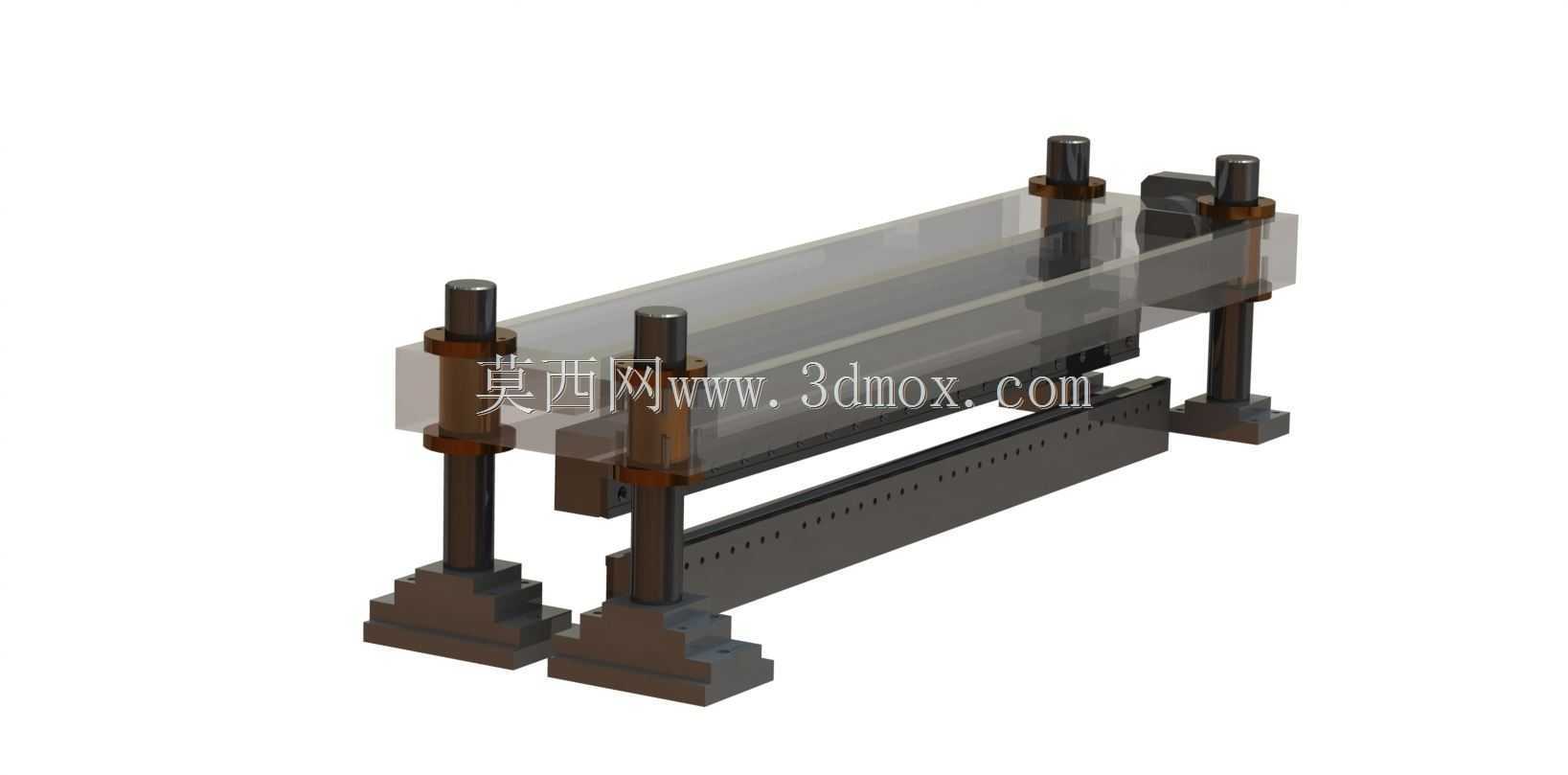

　　这款设备主要面向瓦楞纸箱包装加工场景，适配纸箱生产线上的纸箱规格变换工序，可完成不同尺寸纸箱坯料的模切、水平裁切与垂直裁切作业，替代传统人工分切、单工序模切的低效作业模式，在中小型纸箱加工厂、电商包装配套加工车间的连续生产线上可直接对接前段送料与后段折边粘箱工位，减少工序间的物料转运损耗。从结构设计逻辑来看，设备主体采用分体式布局，加工主机段与出料输送段采用模块化拼接设计，主机段底部设置可调支撑脚轮，既满足车间内工位调整的移动需求，也可在定位后锁定脚轮保证加工精度，输送段采用带侧边定位挡条的皮带输送结构，可根据待加工纸箱的幅宽调整挡条间距，适配不同规格的瓦楞纸板进料定位。核心加工单元采用多组导柱导向的冲压裁切结构，

　　上下模座的平行度通过四组高精度导柱保证，模切工位可根据加工需求更换刀模，实现不同压线、切边轮廓的加工，水平切割与垂直切割工位采用独立的驱动单元，可单独调整裁切行程与下刀深度，适配不同克重、不同厚度的瓦楞纸板加工，避免因纸板厚度变化出现切不透、毛边等质量问题。设备的安装边界需要预留进料侧与出料侧的操作空间，进料侧需预留至少1.2米的堆料空间方便人工上料或对接自动送料机，出料侧需预留0.8米的接料空间，主机段的宽度方向需预留0.5米的维护空间，方便日常更换刀模、调整裁切参数以及检修传动部件，设备整体高度适配常规车间作业高度，操作面板设置在主机侧方，操作人员可站在设备侧边完成参数调整、启停操作，无需登高或俯身。从实际运行逻辑来看，

　　纸板经输送段进入加工工位后，侧边定位机构先完成纸板的位置校正，随后压料机构下压固定纸板，依次完成模切压痕、水平分切、垂直分切工序，加工完成的纸箱坯料随输送线送出至下一工序，整个加工过程无需人工干预裁切动作，仅需在上料端补料、出料端整理成品即可，相比传统单工序加工设备可减少2-3名操作人员，同时裁切精度可控制在±0.5mm以内，避免人工裁切出现的尺寸偏差导致后续折边、粘箱工序出现废品。设备的传动结构采用齿轮与同步带结合的传动方式，核心裁切动作采用曲柄连杆机构驱动，运行过程中冲击小、噪音低，适合长时间连续生产作业，各运动部件均设置安全防护挡板，避免操作人员误触运动部件引发安全事故，整体结构的三维建模过程中对各运动部件做了干涉检查，

　　所有活动部件的运动行程均预留安全余量，不会出现运行过程中部件碰撞的问题，安装时仅需按照拼接定位销对齐主机段与输送段，调整脚轮高度保证输送面水平即可完成初步安装，后续根据加工的纸箱规格调整刀模位置、裁切行程以及输送速度即可投入生产。
