传感器装配工位气动定位夹紧工装

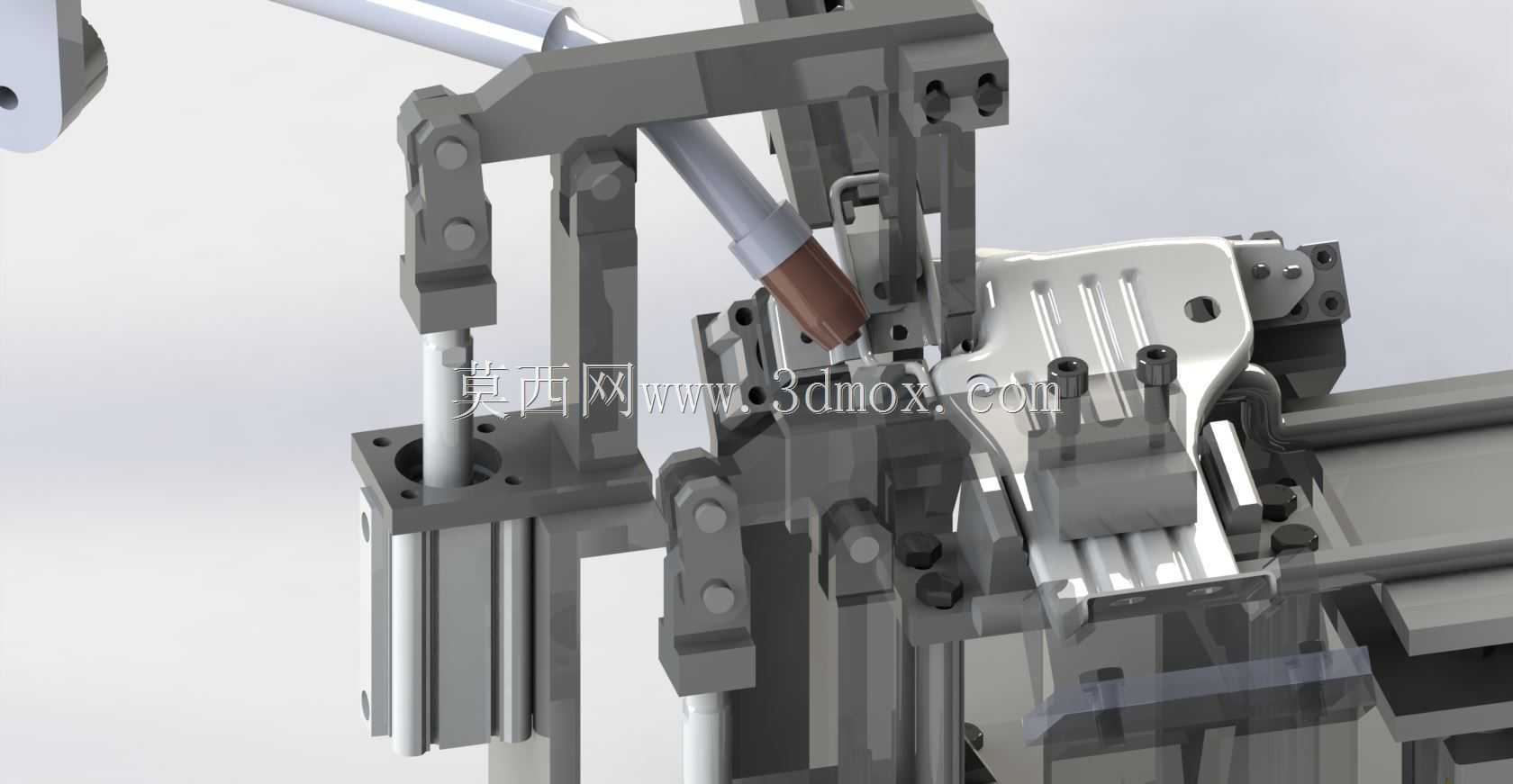

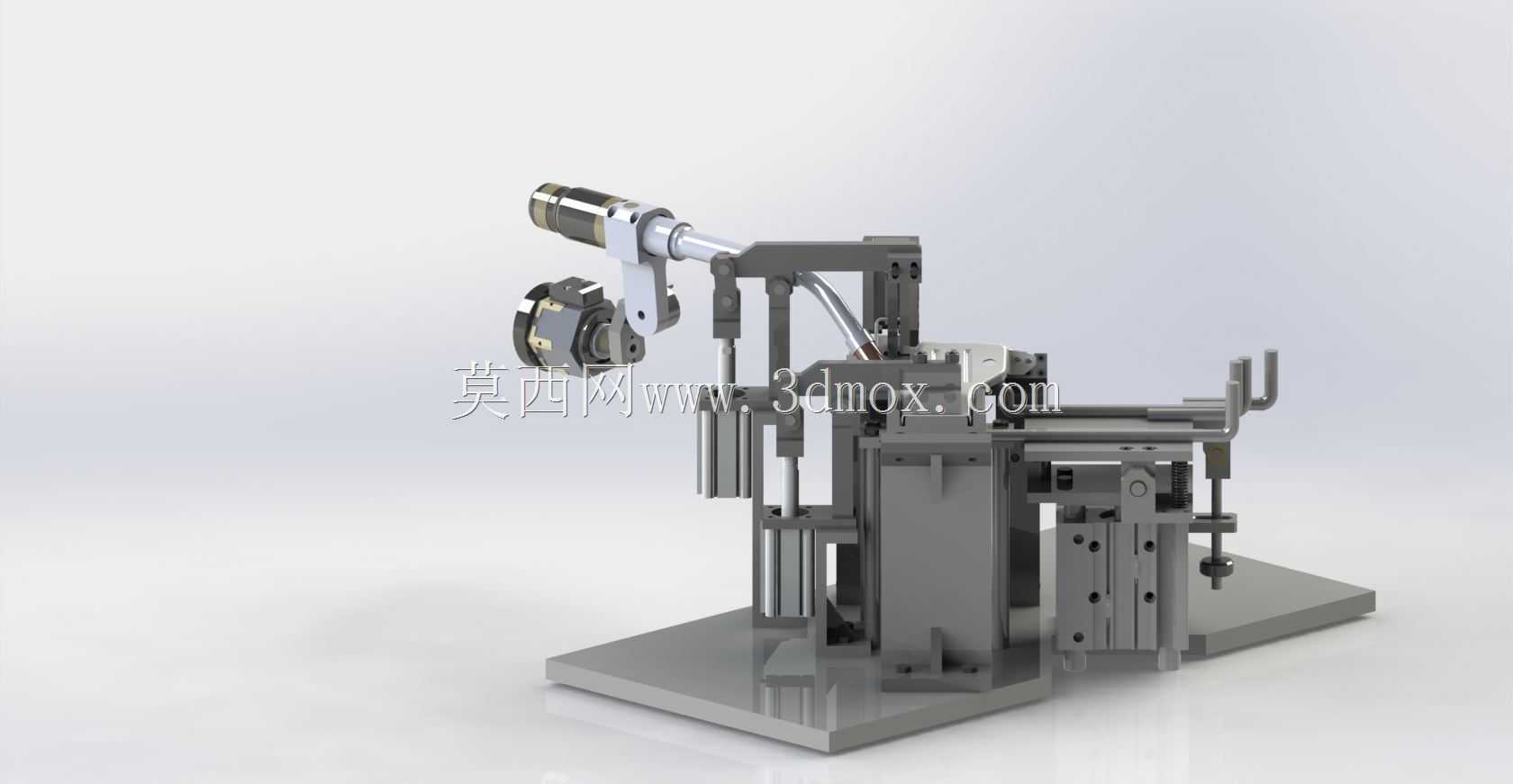

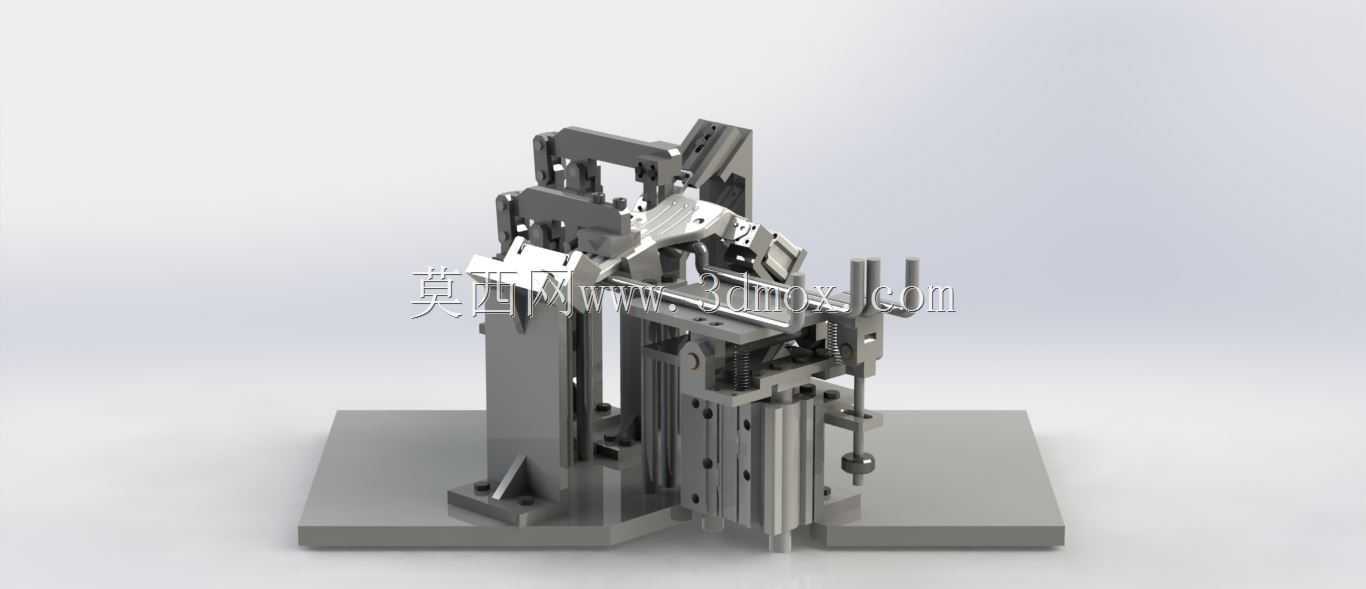

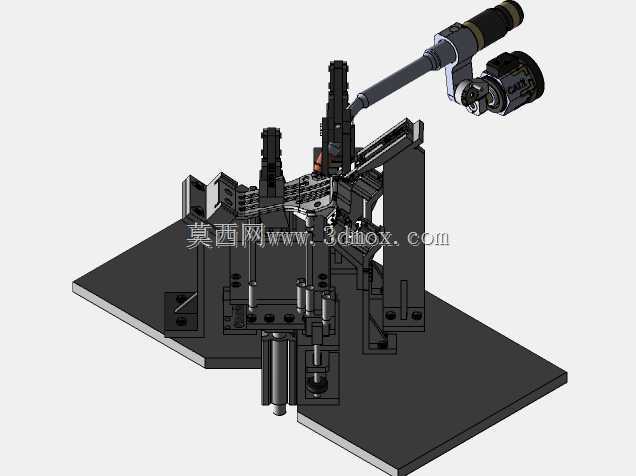

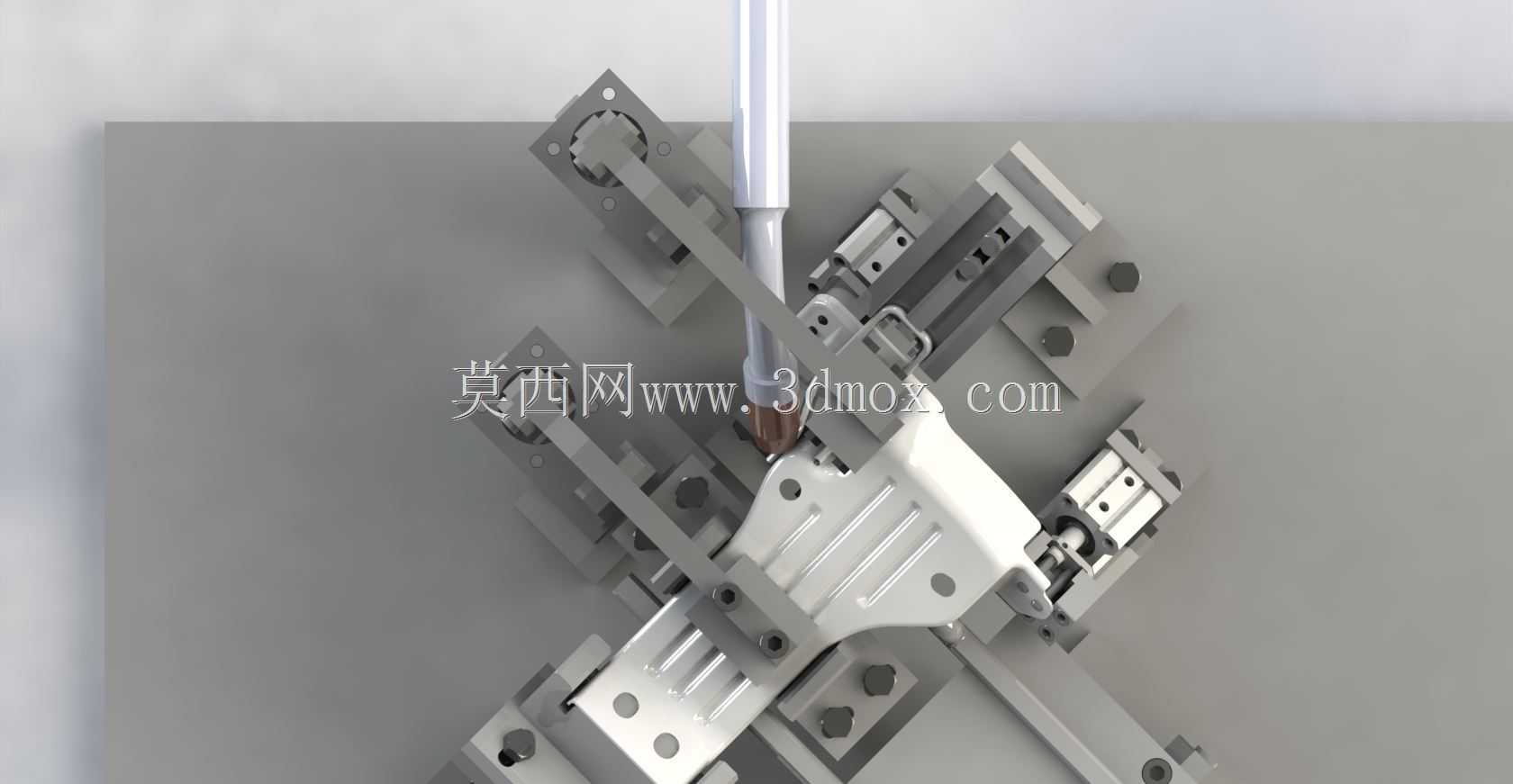

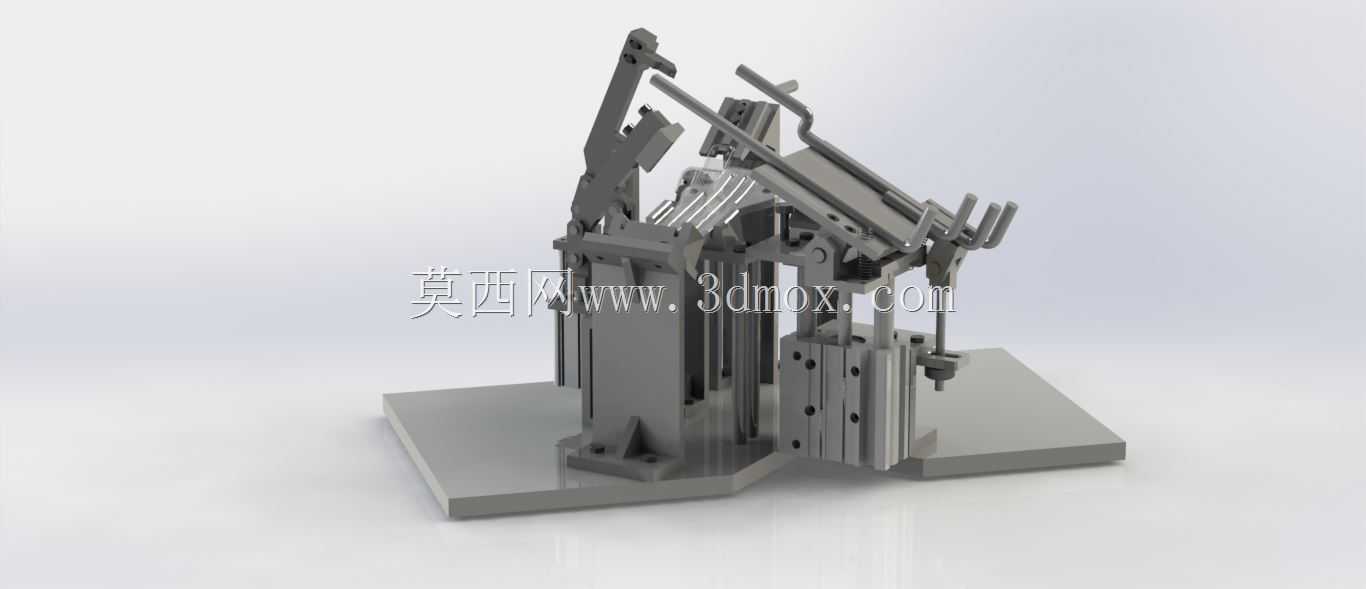

　　这套工装主要应用在传感器类零部件的精密装配产线工位，适配多工序连续装配的作业需求，解决人工装配时工件定位偏移、装夹力度不稳定导致的装配精度差、良品率波动的问题。从结构设计来看，整套工装采用立式气动执行元件作为夹紧动力源，搭配多组铰接式压臂结构，可同步实现工件X/Y/Z三个方向的定位约束，压头位置根据待装传感器金属基座的外形轮廓做了仿形适配，接触位置避开了工件上的待装配孔位与焊接点位，不会对后续装配工序造成干涉。工装的安装基准面设置在底部安装板位置，整体安装边界控制在产线标准工位的400mm*300mm操作区间内，可直接固定在现有装配流水线的标准工作台面上，不需要对现有产线做大规模改造，适配多数中小型电子、

　　汽车零部件装配线的工位预留尺寸。设计过程中针对不同规格传感器基座的装配需求，在压臂的连接位置预留了调节腰型孔，可在一定范围内调整压头的下压行程与夹紧位置，兼容3-5款同系列不同尺寸的传感器基座装配作业，减少产线换型时的工装更换成本。夹紧力的传递路径经过优化，气动元件的输出力通过铰接连杆均匀分配到各个压点，单点位夹紧力控制在15-25N区间，既可以保证装配过程中工件不会发生位移，也不会因为夹紧力过大导致薄壁金属基座出现压痕、变形问题。工装的导向部位采用自润滑导套配合导柱结构，长期往复作业下的磨损量控制在0.02mm以内，可保证连续作业上万次的定位精度维持在±0.05mm范围内，满足传感器装配的精度要求。在实际作业场景中，

　　工人只需要将待装配的传感器基座放置到工装的定位槽内，触发气动开关即可完成自动夹紧，之后可依次完成引脚插接、外壳扣合、螺丝锁付等多道装配工序，完成后触发开关即可自动松夹取件，相比传统的手动螺丝压紧夹具，单工位装配效率可提升40%以上，同时降低工人的操作劳动强度。工装的外露运动部件都做了防夹手防护设计，压臂的运动行程范围内预留了足够的安全间隙，避免作业过程中出现工人手部被夹的安全隐患，符合装配产线的安全作业规范。
