带网纹滚花外螺纹调节旋钮结构设计

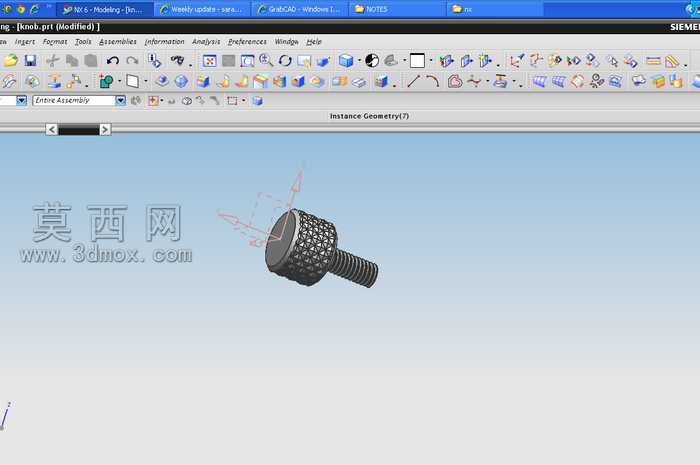

本旋钮模型采用NX三维建模软件完成全参数化设计，整体结构分为头部操作段与外螺纹连接段两个核心部分，建模过程首先以旋转特征构建零件的基础基体，确定整体轴向尺寸与径向轮廓：头部操作段采用圆柱外形，为提升手动旋转操作时的摩擦力，在头部圆柱外表面构建网纹滚花结构，滚花特征通过阵列交叉沟槽的方式实现，精准还原真实五金件滚花的凹凸纹理，既保证视觉上的真实感，也符合实际使用中防滑的功能需求；连接段采用标准外螺纹结构，建模时通过螺旋线扫描切除的方式生成标准牙型螺纹，严格匹配通用螺纹的牙距、牙型角参数，保证与对应内螺纹件的装配适配性。材质设定上，整体零件采用常用五金钢材材质，渲染时赋予金属哑光质感，对滚花凹凸面做细微的粗糙度区分，还原金属机加工件的真实表面效果，螺纹面做轻微的高光处理，体现螺纹加工的光洁度特征。结构设计层面，头部与螺纹段的衔接处做了圆角过渡处理，避免应力集中问题，同时去除尖锐棱边，符合实际零件的加工工艺要求与操作安全性；滚花区域的深度、网格密度经过参数调试，既保证足够的防滑摩擦力，也避免纹理过深导致的加工难度提升、容易积污的问题。设计思路围绕手动调节类五金件的实际使用场景展开，兼顾功能实用性与加工可行性：旋钮作为手动调节、锁紧的常用零件，需要保证徒手操作时无需额外工具即可施加足够的拧紧力矩，因此滚花的纹理设计充分考虑人体工学，手指接触时的摩擦力足够，同时圆柱头部的直径尺寸经过合理设定，保证操作时的力臂长度合适，拧紧或旋松过程省力顺畅；螺纹段的长度设定适配常规薄板、支架的调节锁紧场景，可满足多数日常设备调节、紧固件锁紧的使用需求。建模过程中所有特征均保留参数化关联，可根据实际使用需求快速调整头部直径、螺纹规格、滚花密度、整体长度等参数，适配不同的安装使用场景，模型完成后经过干涉检查与结构验证，所有特征无建模错误，几何拓扑完整，可直接用于后续的工程图导出、加工仿真或者装配模拟使用。
