小型燃气轮机用离心式压缩机轮盘结构

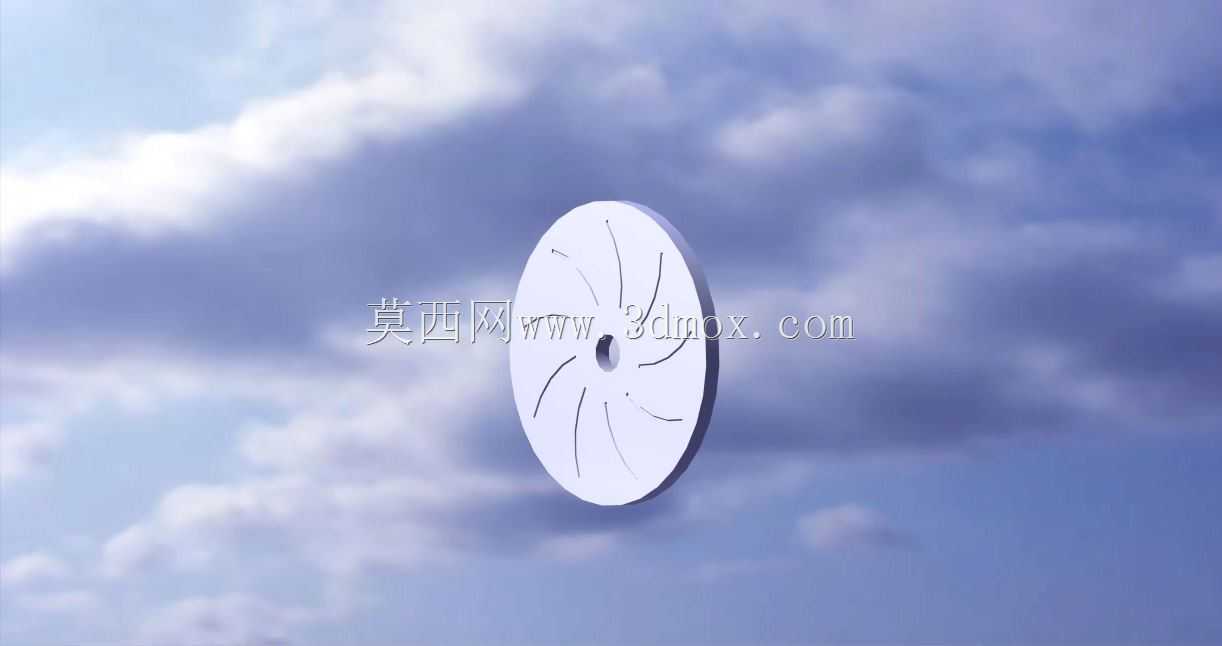

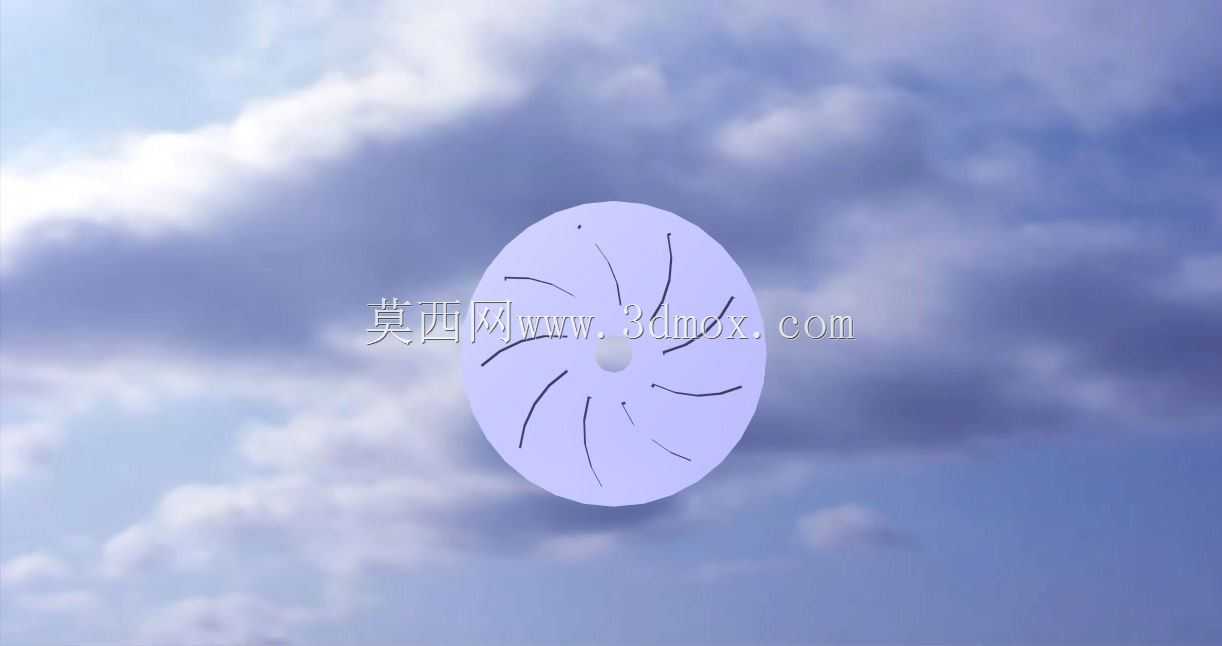

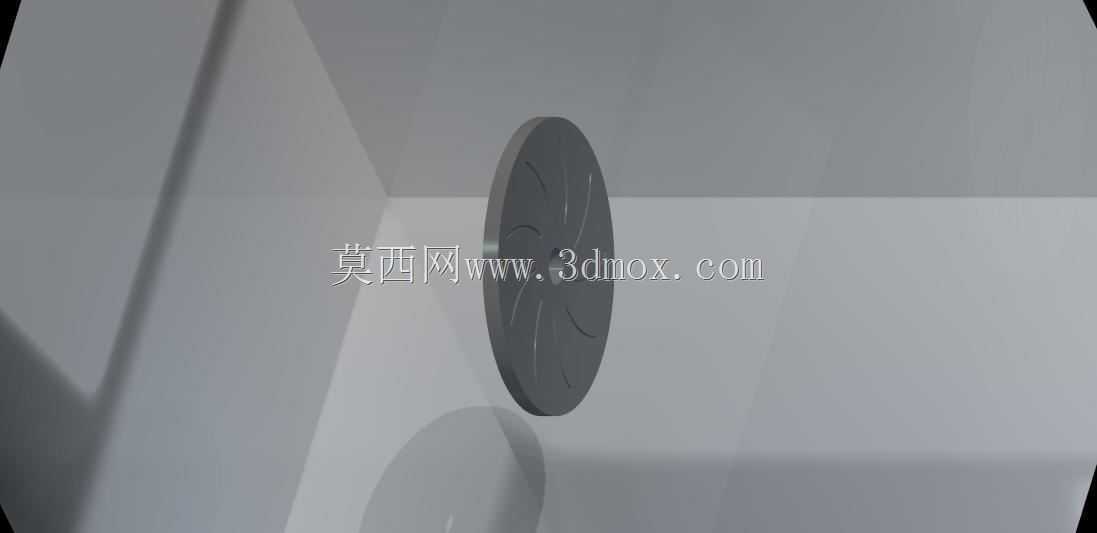

　　在分布式能源、小型航空动力以及工业辅机动力领域，小型燃气轮机的应用占比正逐年提升，而离心式压缩机作为燃气轮机压气机段的核心做功部件，其轮盘结构的设计合理性直接决定整台机组的压比、效率与运行稳定性。本次呈现的轮盘结构，是单级离心压气机的核心承载与流道成型部件，适配百千瓦级功率段的小型燃气轮机，这类机组常应用于偏远区域独立供电、应急移动电源、小型工业余热回收增压等场景，对部件的结构紧凑度、高速运行可靠性有着极高要求。

　　从实际功能来看，该轮盘承担着固定压气机叶片、传递主轴扭矩、约束压缩气流流道边界的多重作用。运行过程中，轮盘随主轴以每分钟数万转的转速高速旋转，带动叶片对进入压气机的空气做功，将常压空气逐级压缩至指定压力后送入燃烧室，与燃料混合燃烧产生高温高压燃气推动涡轮做功。轮盘自身的结构强度需要同时承受高速旋转带来的离心载荷、叶片安装位置的交变振动载荷，以及压缩过程中气流温升带来的热应力，因此在结构设计阶段，就需要对轮盘的厚度分布、安装定位结构做针对性优化。

　　设计思路上，该轮盘采用了等强度轮盘的变厚度设计逻辑，从中心轮毂位置到外缘轮缘位置，厚度按照应力分布规律做平滑过渡，中心轮毂区域厚度更大，用于匹配主轴的安装配合面，传递主轴输出的扭矩，同时降低中心孔位置的应力集中系数；靠近外缘的轮缘区域厚度适当减薄，在保证叶片安装位结构强度的前提下，尽可能降低轮盘自身的转动惯量，减少机组启动过程中的扭矩负载，同时降低高速旋转下的离心拉应力。轮盘表面的流道侧型面与叶片型面做平滑衔接，避免流道内出现台阶或者突变结构，减少气流在压缩过程中的流动损失，提升压气机的绝热效率。

　　从安装边界来看，轮盘中心设置有与主轴配合的定位孔，配合面采用过盈配合加键连接的结构形式，保证高速旋转下轮盘与主轴之间不出现相对滑移，定位孔的端面设置有轴向定位台阶，用于确定轮盘在主轴上的轴向安装位置，保证压气机叶轮与扩压器、蜗壳之间的轴向间隙符合设计要求，间隙过大会导致气流回流损失增加，间隙过小则可能在运行过程中出现动静部件碰磨的风险。轮盘外缘的叶片安装位采用整体铣制的结构形式，与叶片形成一体化结构，避免了装配式叶片存在的连接间隙、连接强度不足的问题，更适配小型燃气轮机高转速、紧凑化的设计需求。轮盘的轴向总尺寸控制在较小范围内，能够有效缩短压气机段的轴向长度，缩减整台燃气轮机的整体体积，适配移动场景下对动力单元体积重量的严格要求。

　　在实际工程应用中，这类离心压气机轮盘的加工通常采用高强度铝合金或者高温合金整体铣制而成，加工过程中需要严格控制轮盘的动平衡精度，因为高转速下哪怕微小的不平衡量都会带来极大的振动载荷，影响轴承的使用寿命甚至导致机组出现共振故障。轮盘的非流道侧表面会做相应的减重处理，在不影响结构强度的位置去除多余材料，进一步降低转动惯量，同时减少轮盘自身的重量。流道侧的表面粗糙度需要控制在较低水平，降低气流与壁面之间的摩擦损失，提升压气机的整体效率。在结构验证阶段，还需要对轮盘做超速试验、疲劳寿命试验，验证其在最高运行转速1.2倍的工况下是否会出现塑性变形，在长期交变载荷下是否会出现疲劳裂纹，保证部件在全生命周期内的运行可靠性。

　　不同于大型工业离心压缩机的分体式轮盘结构，小型燃气轮机用的离心压气机轮盘更强调结构紧凑性与高转速适应性，因此在设计过程中需要平衡强度、重量、气动性能三者之间的关系，不能单纯追求某一项指标而忽略其他约束。比如如果一味增加轮盘厚度来提升强度，会导致转动惯量过大，启动时间变长，同时轮盘重量增加会加大主轴轴承的负载，降低轴承的使用寿命；如果过度追求减重而削减轮盘厚度，又会导致高速旋转下轮盘的变形量过大，使得流道间隙超出设计范围，甚至出现轮盘破裂的严重安全事故。这款轮盘的结构设计正是在多约束条件下做的平衡优化，既满足了高转速下的强度要求，又控制了自身重量与转动惯量，同时保证了流道型面的气动性能，能够适配小型燃气轮机压气机段的实际运行需求。
