台式龙门结构数控加工路由设备

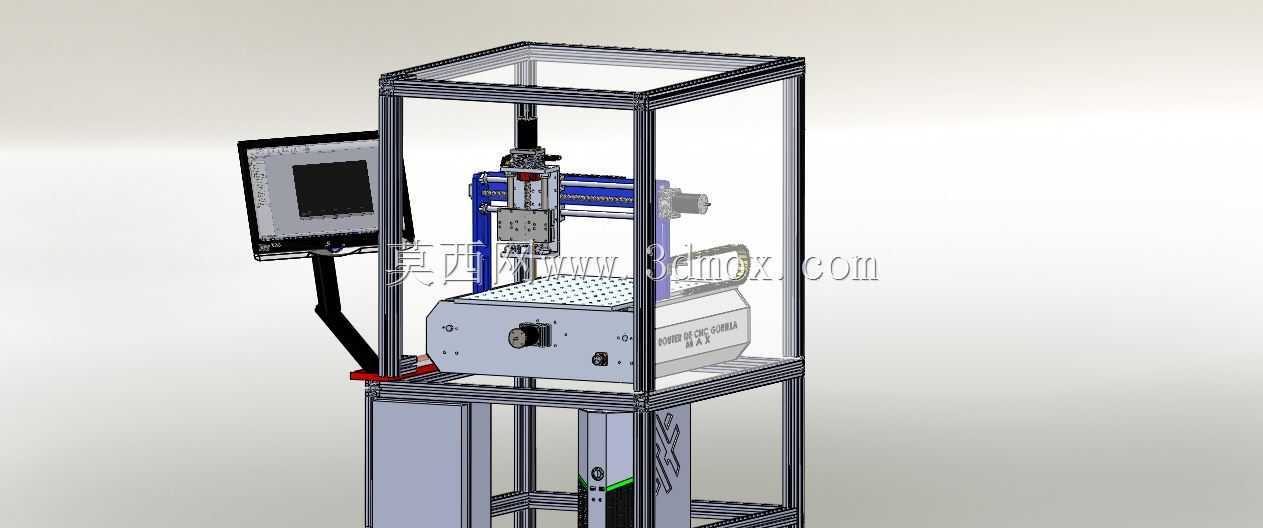

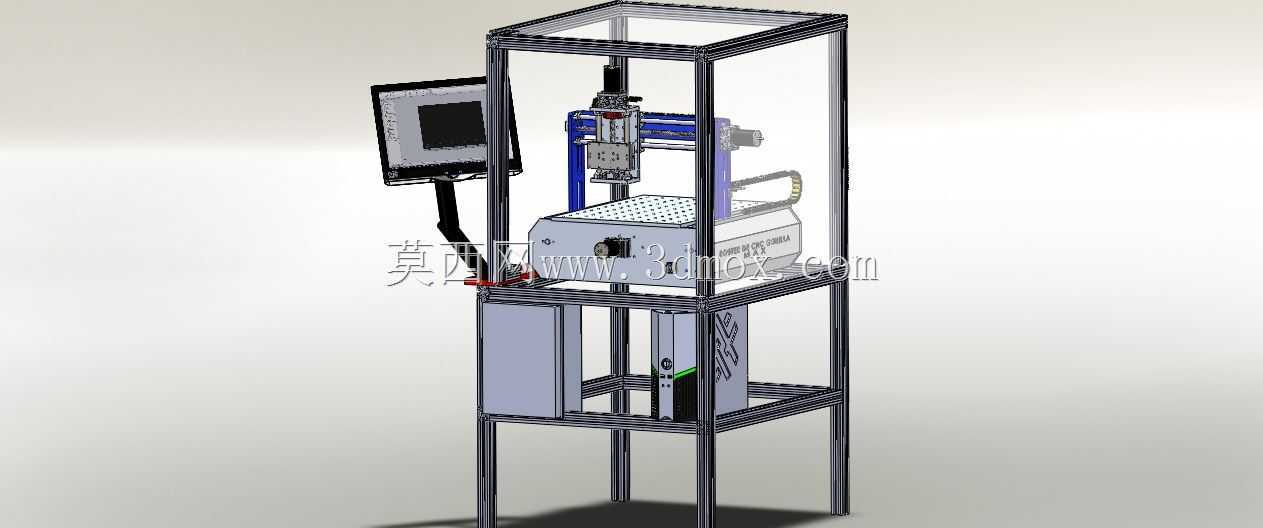

　　这款台式数控路由设备采用铝型材搭建的双层框架结构，上层为全封闭加工防护舱，下层预留电气元件安装空间，整体占地尺寸适配中小型加工车间、手板打样工作室的工位摆放，无需额外做大型设备地基预埋，仅需平整硬质台面即可完成安装固定，安装边界预留后侧150mm走线空间、左侧300mm操作维护空间即可满足日常使用需求。设备核心加工区域采用多孔真空吸附工作台，可快速固定亚克力、PCB板、软金属薄板、木质板材等多种加工基材，工作台面的孔位阵列间距经过优化，可适配不同尺寸的加工工件，减少工件装夹找正的辅助时间。三轴传动结构采用精密直线导轨搭配同步带传动方案，X轴横梁跨距覆盖整个工作台面，Y轴双导轨平行布置保证运动平稳性，

　　Z轴主轴滑台可根据加工需求更换不同功率的高速主轴，满足铣削、钻孔、轻量雕刻等不同工艺的加工要求。设备左侧悬臂安装的操作显示屏可多角度调整俯仰角度与旋转方位，操作人员可在设备前侧不同站位完成程序输入、对刀操作、加工状态监控，悬臂内部走线路径做了防折弯防护，避免长期调整角度造成线缆疲劳断裂。上层框架的铝型材槽位可随时加装透明防护挡板，阻挡加工过程中产生的切屑飞溅，同时不会遮挡加工区域的观察视线，框架顶部预留的安装槽可扩展加装吸尘管路接口，对接车间中央除尘系统或者独立工业吸尘器，及时排走加工产生的粉尘与切屑。设计过程中对运动部件的行程做了硬限位与软限位双重防护，硬限位采用行程开关触发急停，软限位在控制系统内预设行程边界，

　　避免超程运动造成传动部件碰撞损坏，电气柜布置在下层框架内部，强弱电走线分离布置，减少信号干扰对控制系统的影响，柜门预留散热通风孔，保证长时间连续加工时电气元件的工作温度处于合理区间。这款设备可覆盖小批量零件加工、工艺样品打样、教学实训演示等多个应用场景，结构模块化程度高，后期可根据加工需求扩展加装第四轴旋转轴、自动对刀仪等功能附件，无需对主体框架做大规模改动。
