2.2×1.4米数控等离子切割工装

　　该设备面向中小幅面金属板材的热切割下料场景，有效加工边界约2.2m×1.4m，可覆盖常见钢板、铝板及薄不锈钢板的单件切割与小批量排料。机架采用方管焊接式底框，台面为格栅支撑结构，切割时熔渣可直接落入下方空间，便于集中清理；两侧纵向导轨抬高布置，能减少热变形、烟尘和飞溅对传动件的直接影响。横梁上搭载等离子割炬移动机构，通过横向与纵向联动实现直线、圆弧及异形轮廓切割，适合机柜钣金、农机护板、设备底座连接板、工艺件开孔等工序。

　　从结构设计看，底框承担整机重量并维持导轨安装基准，支腿与横梁之间形成稳定受力闭环；台面格栅按可替换思路布置，长期受割炬烧损后可局部更换，降低维护成本。侧边设置拖链或走线区域，用于整理气管、电缆和控制线路，避免运动过程中管线拉扯、磨损。端部限位与防护结构用于约束移动轴行程，降低越位碰撞风险。整机布局强调开放式上下料，板材可从前方或侧面吊装、推送到位，适合车间内配合行车、叉车或人工转运使用。

　　在实际用途上，这类设备并非追求大型厚板连续量产，而是强调灵活下料：既可切割规则矩形板件，也能按CAD图形直接割出法兰毛坯、支架加强板、设备开孔轮廓和异形样板。相比手工等离子切割，数控轨迹能保证切口位置重复一致，减少划线和修磨工作量；相比激光切割，其设备投入和维护门槛更低，适合碳钢中薄板加工。割炬高度随板厚和工艺要求调整，配合合适的等离子电源，可在穿孔、引弧、拐角和收尾段保持较稳定的切割质量。

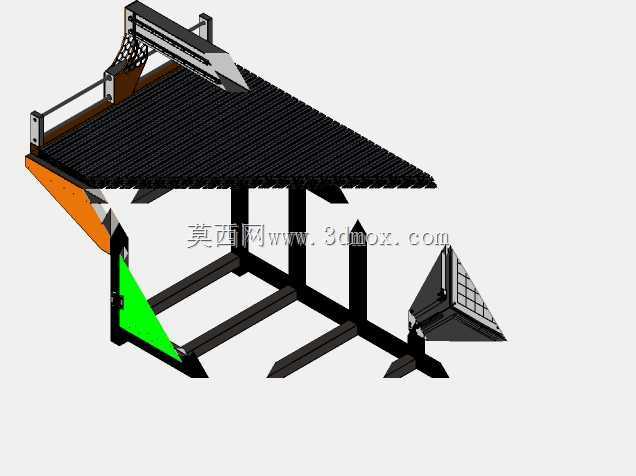

　　安装边界方面，设备除2.2m×1.4m台面外，还需在四周预留操作、维护和上下料空间，尤其前端应留出板材送进与成品取出距离，后侧或侧部需考虑除尘、气源和电源接线位置。地基不必承受重型冲击载荷，但应保证水平和足够刚性，避免导轨因地面沉降产生扭曲。若配套干式或水下除尘格栅，需同步核对台面高度、抽风接口和废渣收集方式。整体模型完整呈现了机架、横梁、割炬移动组件、格栅台面及防护走线关系，可作为专用切割机方案设计、结构校核和车间布局评估的直观参考。
