槽型20度皮带输送机托辊支架总成

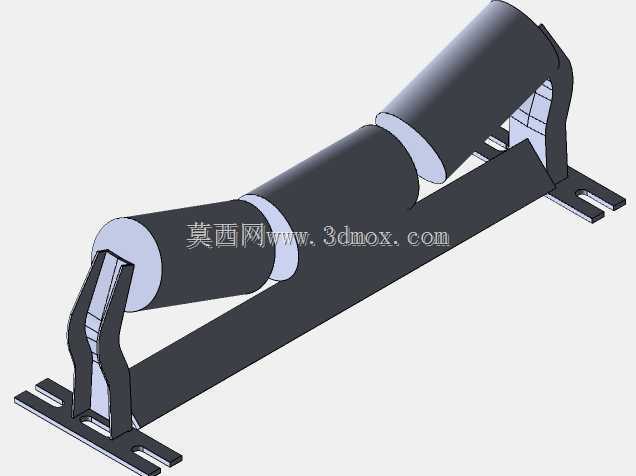

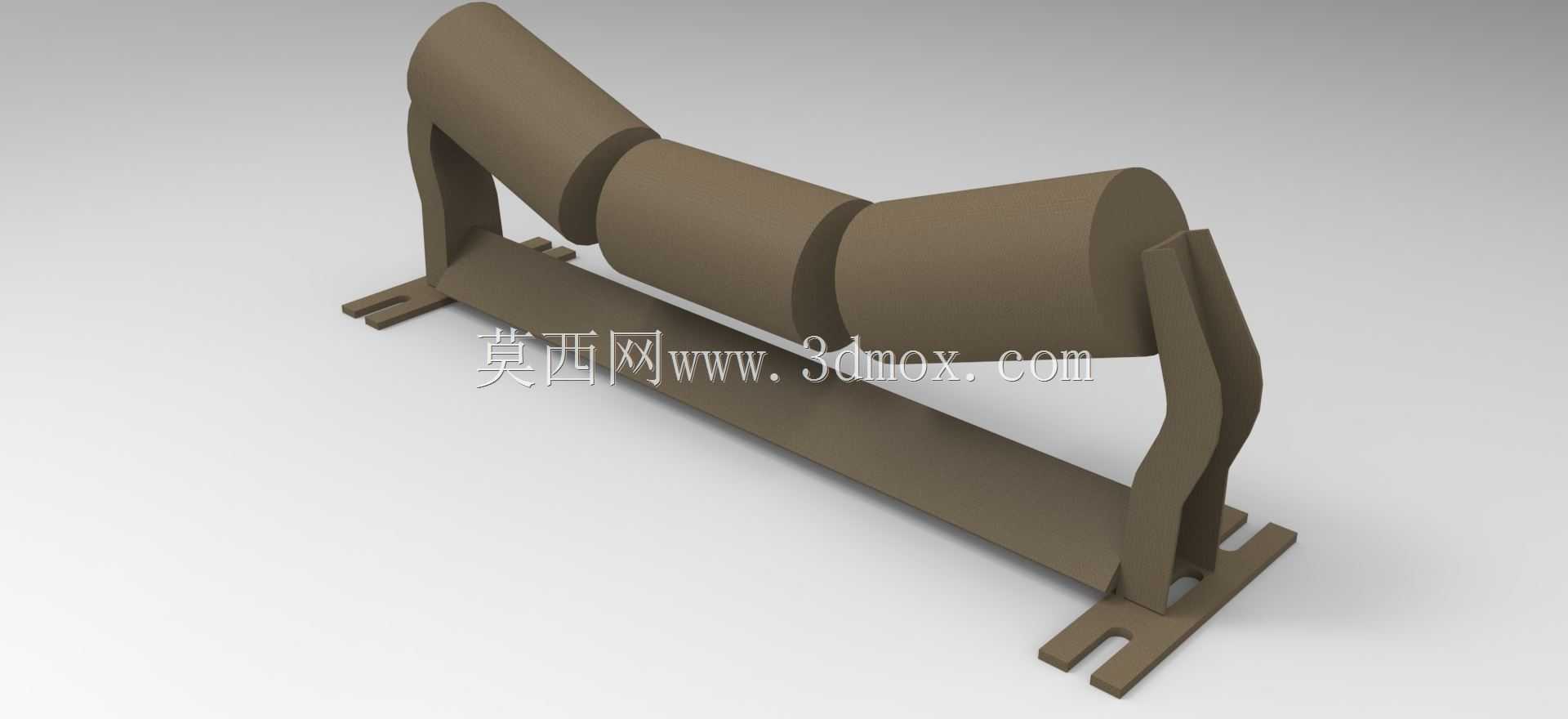

　　该结构对应带式输送机中用于承托回程或承载分支的槽型托辊组，主体由三段圆柱辊筒、折弯侧板、底部安装底板及连接横梁组成。两侧辊筒相对中间辊筒倾斜布置，形成约20度的槽角，使散料在胶带上获得更稳定的截面堆积形态，减少撒料并提高输送能力。实际选型时，这类托辊组常用于煤炭、矿石、砂石、粮食、港口料场等连续输送场景，安装在中间架上，沿输送线路按一定间距排布，共同限制胶带垂度并保持运行轨迹。

　　从功能上看，中间水平辊主要承担胶带中部载荷，两侧斜辊负责约束胶带边缘并形成槽型，侧板则将辊筒轴端固定在确定的空间位置。图中支架采用钢板折弯与焊接组合形式，底部带有长圆形安装孔，便于在机架纵梁上调整孔位、补偿装配误差。设计时需要重点控制两侧辊筒轴线的同轴度、斜辊倾角一致性以及支架底面到辊筒顶面的高度，否则会造成胶带跑偏、局部磨损或辊筒受力不均。

　　建模过程中，辊筒外圆、轴端扁位、侧板折弯圆角、底板孔位和立板加强区域均应按可制造方式表达。侧板与底板连接处承受交变冲击，通常需要在焊缝区域保留足够的搭接面，并在受力方向避免尖角突变。横梁将左右支架连成整体，可提高安装刚度，减少运输和落料冲击下的开口变形。若用于重载工况，还需结合带宽、带速、物料密度和块度核算辊筒间距、管径及板厚。

　　安装边界方面，底板孔距决定其与输送机中间架的适配范围；辊筒组总宽应略大于胶带宽度，保证胶带在正常跑偏范围内仍能被有效承托；槽角过小会降低装载量，过大则会增加胶带边缘弯折阻力和功率损耗。20度槽角属于较平缓的槽型配置，适合对物料断面要求适中、胶带弯折应力需控制的场合。整体结构在三维中应保留装配关系，便于后续生成工程图、核对干涉，并直接用于机架布置与托辊更换校核。
