食品加工输送分拣生产线结构

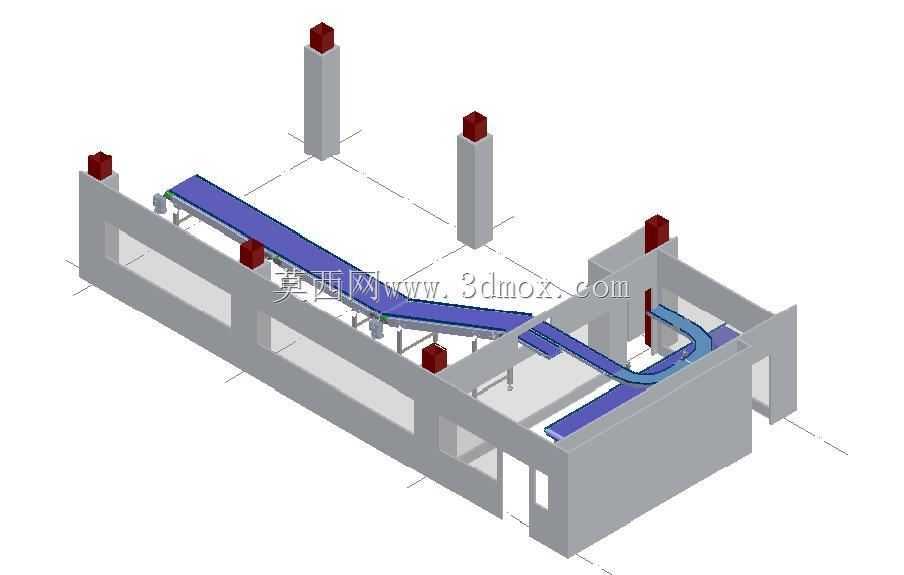

　　该套三维结构面向食品加工车间的连续化物料流转场景，主体由直线输送段、转弯汇流段、侧边防护栏、独立支撑立柱和端部工位接口组成。设备实际用途集中在包装食品、半成品料盒或成型产品的工序间转运，可将前段处理工位输出的物件按既定路径送入后段整理、检测或包装区域，减少人工搬运造成的节拍波动与污染风险。从功能特性看，蓝色带面代表输送承载面，灰色框架承担机身支撑与安全围挡，红色端部元件可用于安装检测、阻挡或定位组件；转弯段采用弧形导向结构，使物料在转向过程中保持相对稳定的运行轨迹，避免急转造成卡滞、偏斜或跌落。设计思路上，整体先按车间通道和工位关系确定主线走向，再在物料需要汇集或改向的位置布置弯道，外围立柱则为传感器、警示装置或辅助支架提供安装点。

　　护栏采用连续框式结构，既限制物料越界，也为人员接近运动部件提供物理隔离；机架侧面预留开口，便于后期布置驱动单元、张紧机构、电气线槽和维护操作空间。外形尺寸与安装边界需要结合现场柱网、通道宽度和上下游设备接口综合校核：直线段长度决定输送节拍覆盖范围，弯道半径直接影响最小通过件尺寸与运行速度，支撑立柱位置应避开地面排水沟、检修通道和叉车作业路线。端部接口高度要与前后设备出料面保持一致，若存在高度差，可通过调整支脚或增加过渡段实现平顺衔接。建模时需重点控制输送面中心线、弯道切线方向、护栏净宽和立柱安装基准，确保后续装配时驱动辊筒、托板、导向件和检测元件能够准确定位。对于结构设计人员，该模型可作为食品车间输送系统布局校核的基础；对于设备选型人员，可据此判断输送长度、转弯形式、防护范围和外部检测点布置；对于三维建模从业者，则可参考其分段建模方式，将长直段、弯道、护栏、立柱和端部组件分别建立参数化特征，便于按不同厂房尺寸进行复用与调整。
