双座休闲卡丁车管式承载车架底盘

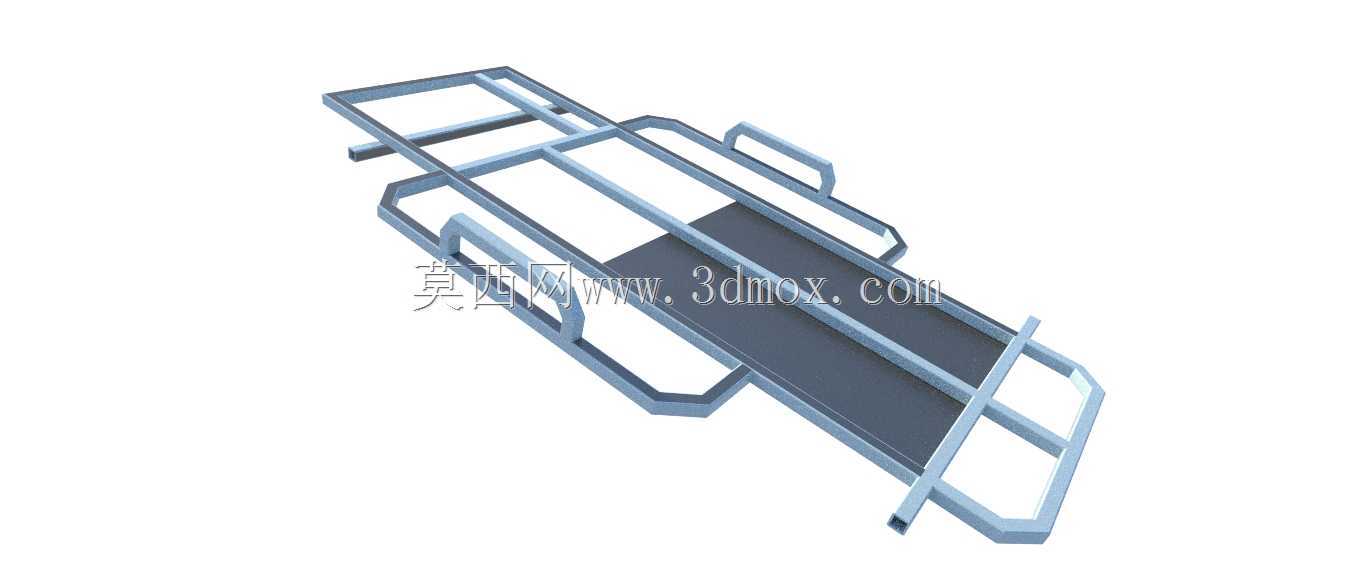

　　这套管式车架底盘面向双座休闲卡丁车的承载需求，整体采用空间桁架思路组织杆件，把驾驶区、动力安装区、转向连接区和前后轮安装边界整合在同一焊接骨架上。底盘中部保留较宽的乘员承载平面，两侧以弯折钢管形成侧围与脚踏防护边界，前部杆件收窄并预留转向机构、前悬支点和前轮运动空间，后部则围绕发动机、链轮、后轴及制动部件布置横梁与连接耳板。实际使用中，车架不仅承担两名乘员的重量，还要传递驱动扭矩、制动力矩以及过弯时的侧向载荷，因此主梁走向尽量沿载荷路径连续延伸，在乘员舱下方形成贯通的纵向承力通道，再通过多根横向杆件提高抗扭刚度。

　　从结构设计角度看，管式车架相比钣金拼焊底盘更适合小批量改装和教学验证：钢管截面规格统一，弯折节点清晰，建模时可以先确定轮距、轴距、座椅位置和转向中心线，再反推各管件的空间角度。模型中可见多处斜向支撑，它们并非单纯造型，而是用于限制座舱区域在颠簸路面下的菱形变形；侧边防撞管同时承担脚踏边界、外观轮廓和安装附件基座的作用。底盘平板区域可铺设地板、固定电瓶或线束，前后伸展出的悬臂结构则为悬挂摇臂、转向拉杆、防撞杠提供安装面。

　　在安装边界方面，前舱需要留出转向柱倾角和前轮跳动间隙，避免轮胎在最大转角时擦碰主管；后段应保证后轴轴承座、链轮罩和排气走向互不干涉，并给制动卡钳预留拆装空间。座椅安装点宜落在横向加强管上方，使乘员载荷直接传入主桁架，而不是集中在薄板上。油门、制动踏板可固定在前横梁与斜撑交汇处，转向机支座则需要局部加厚或增加补强片。对于制造环节，该结构便于按管件编号下料、弯管、组焊，后续还可根据不同动力形式调整后段横梁位置，而不必重新设计整个乘员舱框架。
