定制款四分之三英寸PVC管路封堵管帽

在民用给排水、小型化工流体输送、实验室气路布设等场景中，PVC管路的末端封堵一直是管路施工里容易被忽略但直接影响系统密封性的环节，常规标准管帽在面对非标准预留端口、临时改接的管路端头时，往往存在配合公差不匹配、扣合后易受管路内压冲脱的问题，这款适配3/4英寸管径的定制PVC管帽，就是针对这类非标安装场景做的结构优化设计。从实际使用场景来看，这类管帽主要应用在家装水路改接后的临时端口封堵、小型灌溉系统支路末端封闭、DIY流体实验装置的端口密封，还有部分低压气动管路的临时堵头场景，不需要做永久焊接或者粘接的场合，靠结构过盈配合就能实现可靠密封，后续需要拓展管路时也能快速拆卸，不会像粘接式管帽那样破坏管口端面。

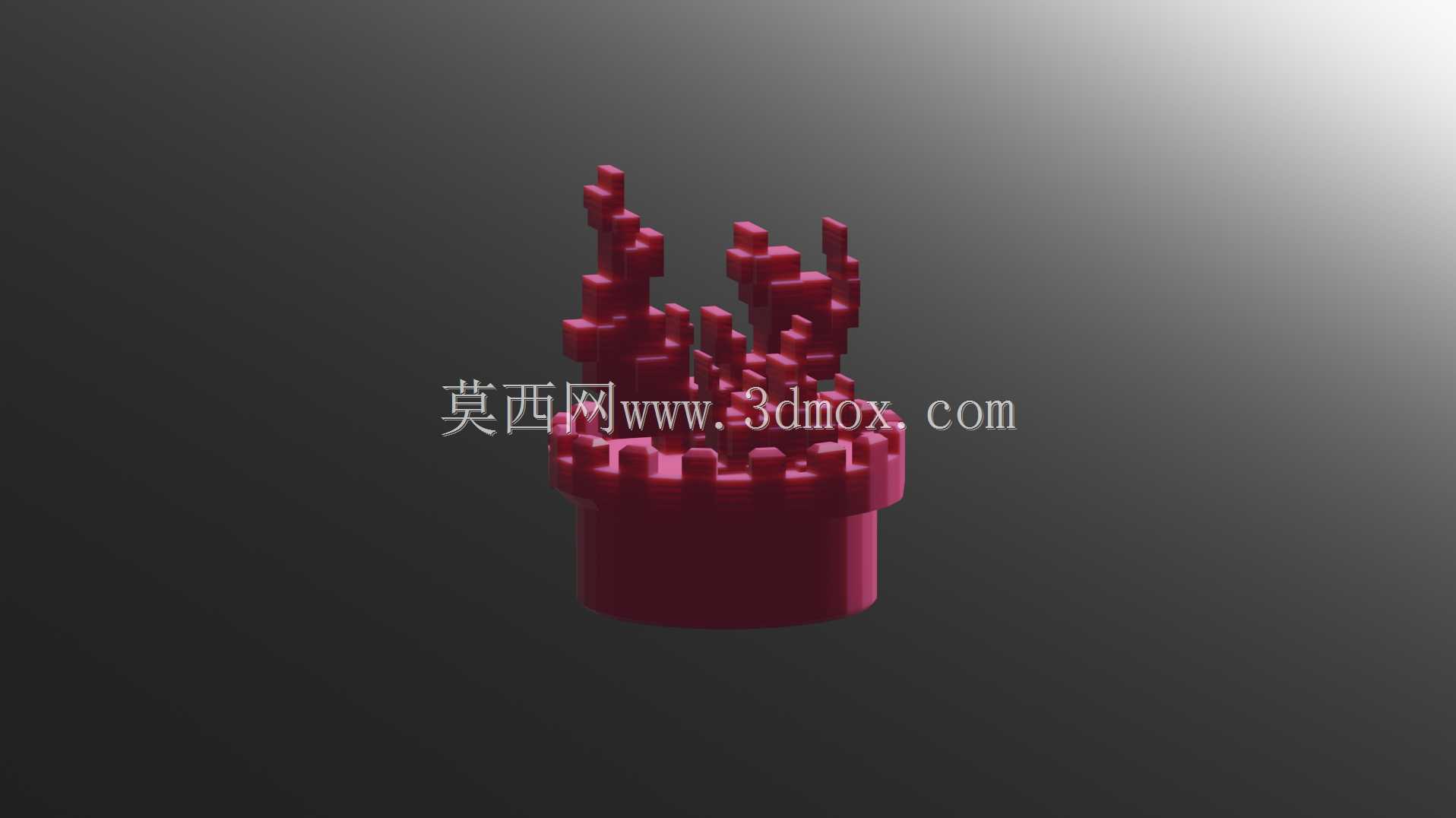

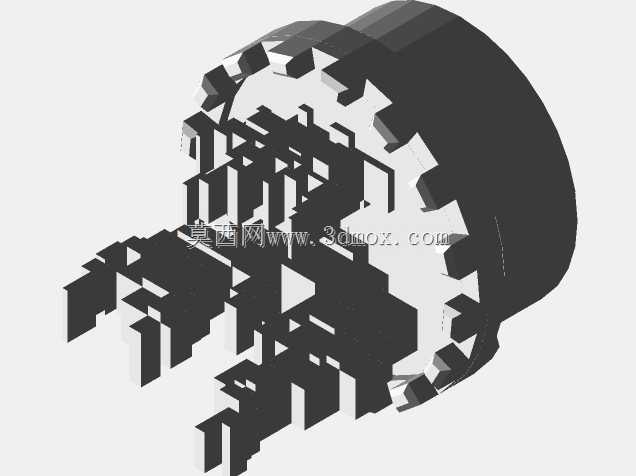

设计思路上没有沿用常规平口管帽的直筒扣合结构，而是在管帽的插接段外侧做了多圈阶梯式的卡合凸棱，每一圈凸棱的外径都比对应PVC管的内径大0.2-0.3mm，插入管口时凸棱会受挤压产生微量形变，和PVC管内壁形成多道密封环，哪怕管路内存在0.1MPa以内的静压，也不会出现渗漏或者脱开的情况。管帽顶部做了错落的凸起结构，不是为了装饰，而是考虑到现场安装时如果手上沾有水或者油污，光滑的管帽顶面很难施加拧动的轴向力，这些错落的凸起能增加手指和管帽端面的摩擦力，不需要借助扳手等工具，徒手就能完成安装和拆卸，在狭窄的管路布设空间里操作便利性提升很明显。

从安装边界尺寸来看，这款管帽适配的是公称外径25mm的标准3/4英寸PVC管材，插接段的有效插入深度是12mm，安装完成后管帽外露在管口外的总高度是28mm，最大外径是32mm，在布设管路时只要预留出直径35mm、轴向30mm的安装空间，就能顺利完成装配，不会和周边的管路固定卡、墙面或者其他设备部件产生干涉。管帽的壁厚做了梯度设计，插接段的壁厚是2.5mm，能承受插入时的挤压力不会出现开裂，顶部的壁厚是3mm，哪怕受到意外的轴向磕碰，也不会出现破裂导致密封失效。

实际选型时需要注意，这款管帽只适配硬质PVC管材，对于软管或者其他材质的硬管，因为材料的弹性模量和内壁摩擦系数不同，密封效果会打折扣；适用的工作温度范围在0到55摄氏度，不能用于高温流体管路的封堵，也不适合在超过0.2MPa的高压管路中使用，毕竟PVC材料本身的刚性有限，高压下凸棱的形变过大就会失去密封作用。在做三维建模时，特意把每一圈卡合凸棱的导入角做了15度的斜切，安装时不需要刻意对准，稍微施加轴向力就能顺利滑入管口，不会出现凸棱卡在管口端面无法插入的情况，这个细节在批量安装时能节省不少对位的时间。另外顶部的错落凸起高度控制在5mm以内，不会因为凸起过高导致管路布设时额外占用空间，也避免了凸起被意外勾挂导致管帽被扯脱的风险。和常规的平口管帽相比，这款定制结构的管帽不需要额外加装密封圈，靠自身结构和PVC管的配合就能实现密封，减少了配件数量，也避免了密封圈老化导致的渗漏问题，在长期使用的稳定性上更有优势，尤其是在一些不方便定期维护的管路布设位置，这种免密封圈的结构能降低后期维护的频次。
