电动汽车集成式电机传动总成结构

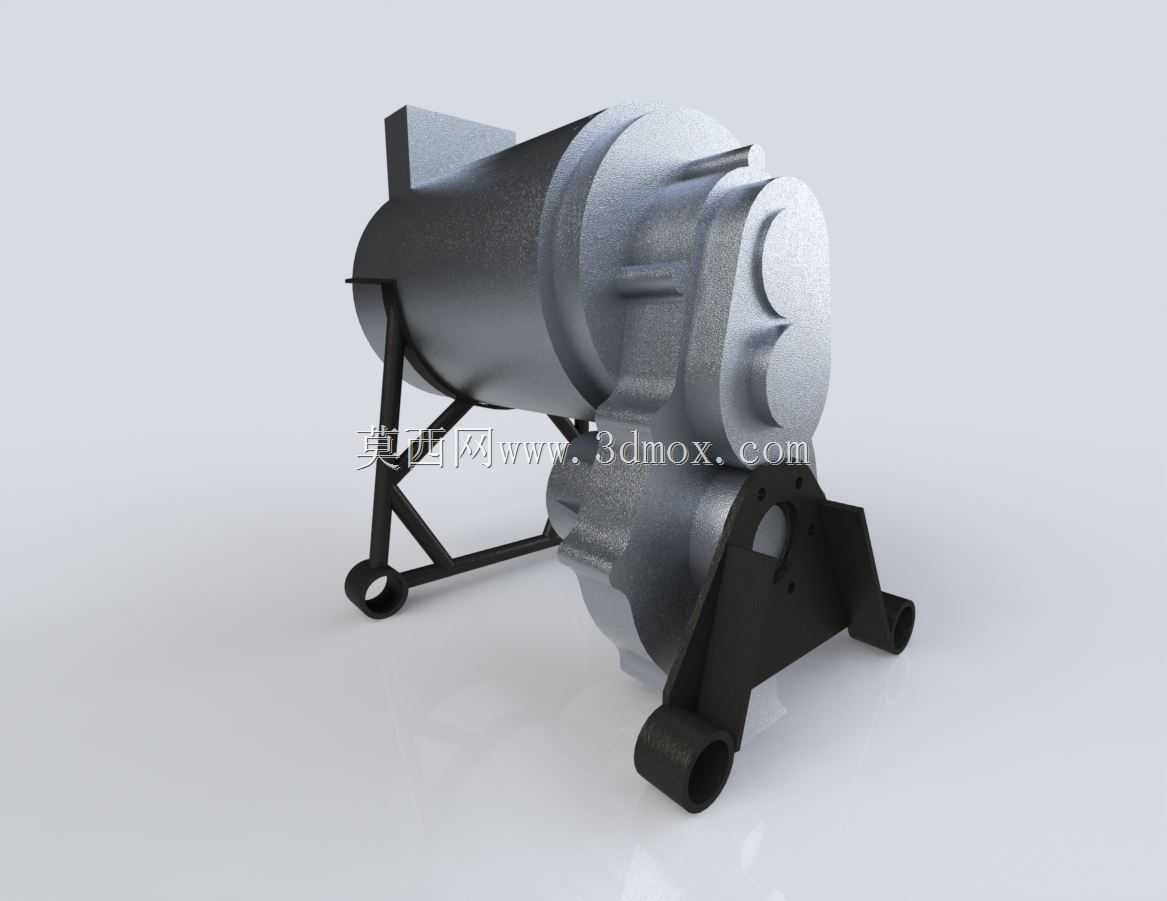

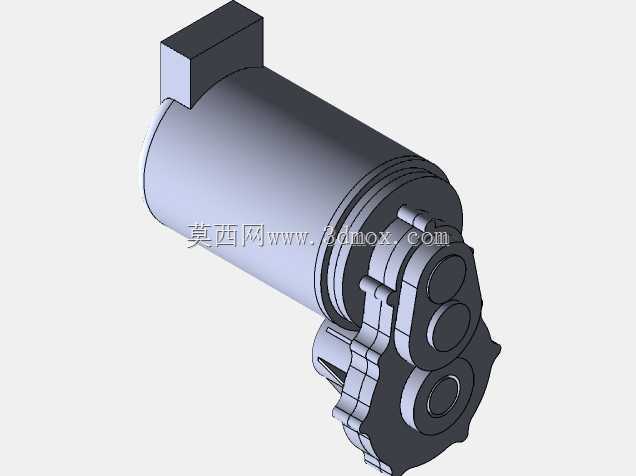

　　该动力传动总成主要面向纯电动乘用车辆的底盘动力域布置，承担电机输出扭矩的减速增扭、转速匹配与半轴动力传递功能，是电驱桥系统中连接驱动电机与车轮端的核心机械单元。总成采用电机与减速壳体高度集成的布局思路，将一级减速齿轮组、差速机构及电机输出轴整合在同一铸铝壳腔内部，大幅缩减了轴向与径向占用空间，能够适配前驱或后驱平台的底盘安装点，避开悬架跳动、转向拉杆及车身底板的干涉边界。壳体外侧预留的三处带衬套安装支耳，分别对应副车架上的三个悬置固定点，支耳孔位的相对位置经过载荷校核，可在整车急加速、能量回收及颠簸工况下分散传动总成的倾覆力矩，降低振动向车身的传递。从结构细节来看，电机腔体与减速腔体之间通过一体式隔板分隔，

　　既保证齿轮润滑油不会侵入电机定子腔，又能利用壳体筋板实现两个腔体的刚度耦合，减少传动过程中的壳体形变。输出端两侧的半轴接口采用等速万向节对接结构，接口中心距与轮距参数匹配，可保证车轮上下跳动时半轴夹角处于许用范围，避免等速万向节出现过早磨损。设计阶段优先考虑了装配工艺性：壳体分箱面设置在齿轮系轴线所在平面，装配时可先将中间轴、差速器总成依次放入下半壳腔，再合箱紧固，减少了斜齿轮压装时的对位难度；壳体表面的加强筋沿齿轮啮合力的传递方向布置，在不显著增加壁厚的前提下提升了壳体的模态频率，避开常用车速下的齿轮啮合共振区间。在实际整车应用中，该类集成传动单元可匹配不同功率等级的永磁同步电机，通过调整主减速比适配不同整备质量与最高车速要求；

　　润滑方式采用飞溅润滑结构，差速器旋转时带起的润滑油可直接润滑两端轴承与齿轮啮合面，无需额外布置机油泵，简化了外围油路与冷却管路。安装边界方面，总成上部轮廓避开了车身前围板的最低位置，下部预留了足够的离地间隙，侧向空间可兼容三相高压线束与低压信号插件的插拔操作，整体结构兼顾了传动效率、NVH表现与底盘装配便利性。
