带法兰盘螺纹快装式激光切割定位销

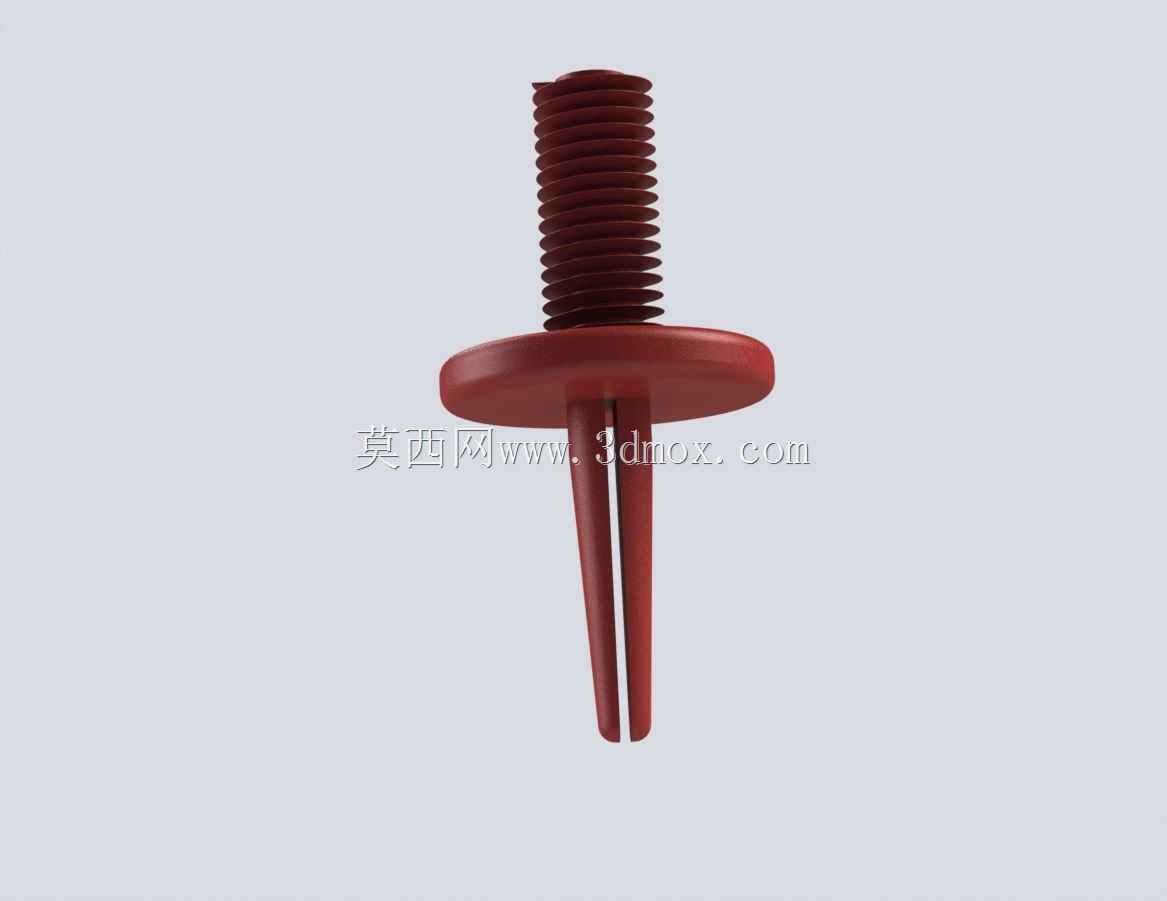

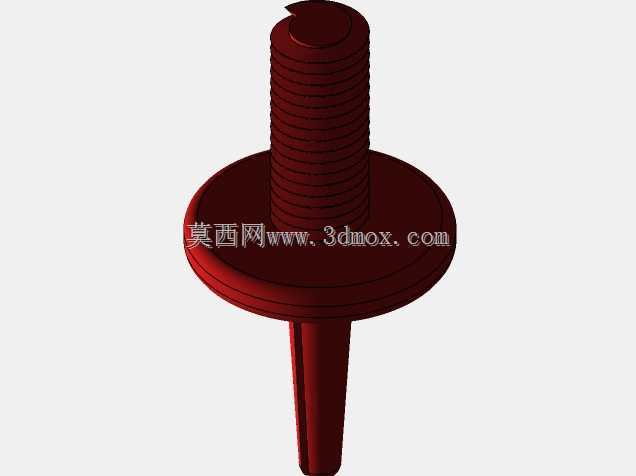

　　该零件属于薄板加工与工装定位场景中常用的快装式定位元件，整体由上部外螺纹段、中部法兰限位盘和下部开槽锥销段三部分构成。上部连续外螺纹用于与调节螺母或带内螺纹的安装基体配合，可通过旋合长度改变销体伸出量，从而适应不同厚度板材叠层定位；中部圆盘法兰承担轴向限位，在压紧或抽拔时提供受力面，避免销体完全沉入孔内；下部开纵向槽的锥形结构具备轻微收缩变形能力，插入预制孔后能自动补偿孔径公差，在反复装拆中保持适度预紧。

　　在激光切割、钣金折弯拼焊及检具装配现场，这类销常用来快速对齐两块或多块板件上的工艺孔。相比普通圆柱销，它不需要严格的H7/h6配合即可实现稳定定位；相比开口销，其承载面更大，装拆更方便。实际使用时，法兰盘下表面应贴合基准板，锥销段穿过待定位板孔，上部螺纹可配合旋钮、压块或快拆夹具锁紧，使板件在切割、点固或搬运过程中不发生横向窜动。

　　结构建模时需重点控制三段同轴度：螺纹大径、法兰外圆与锥销轴线应保持一致，否则插入后会出现别卡。法兰厚度要兼顾限位刚度与整体高度，过薄会在敲击或压紧时翘曲，过厚则增加不必要的占用空间。下部开槽宽度与深度决定弹性范围，槽过宽会降低销体强度，槽过窄则收缩量不足；锥部角度不宜过大，角度偏大虽插入省力，但自锁性和定位重复性会下降。

　　安装边界方面，需在基板上预留与螺纹段匹配的过孔或内螺纹孔，并保证法兰沉台或贴合面平整；锥销段对应的板件孔径应落在设计允许区间内，孔口倒角有利于快速导入。相邻定位销间距应根据板件轮廓和热变形趋势布置，通常在长边两端及关键特征附近设置，以限制平移和转动。该结构适合需要频繁更换板料、追求快速对位的工装夹具设计参考。
