马自达787b赛车左侧车门曲面结构

　　该模型还原的是马自达787b赛车的左车门覆盖件，属于赛车车身外覆盖系统的核心组成部分，建模过程中优先还原了勒芒原型车组别对车门空气动力学与赛事规则的双重约束。从实际装车场景看，这类车门并非民用车侧重乘员日常进出的独立开启部件，原型赛车的车门需要配合单体壳车身的侧部碰撞结构，在满足赛事规则要求的最小开启尺寸前提下，尽可能缩小门板与侧箱、前翼尾流区的衔接缝隙，降低高速行驶时的乱流干扰。

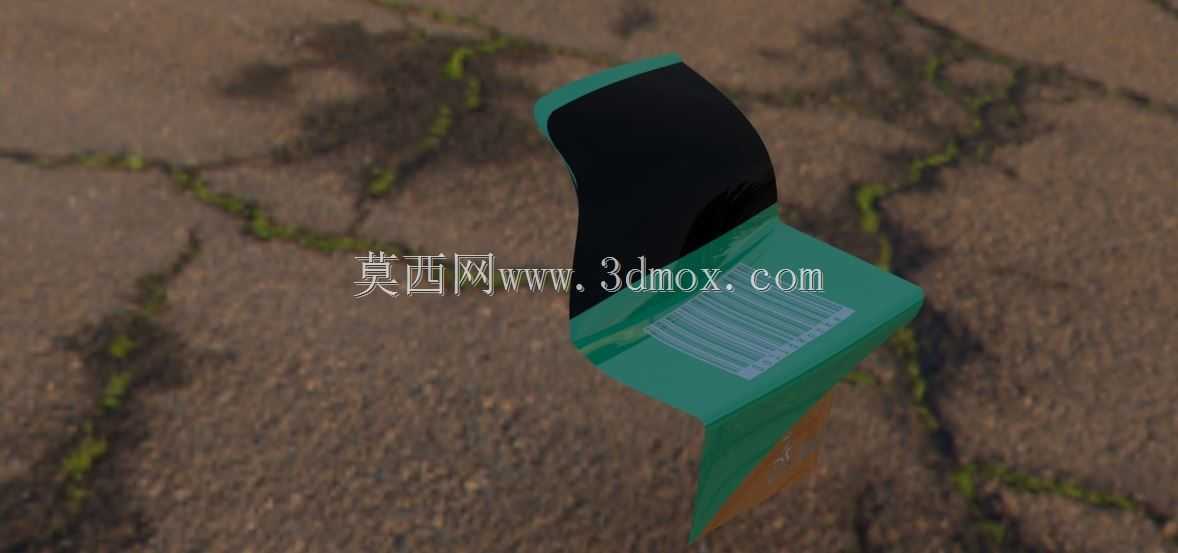

　　曲面构建阶段先以车身侧面的主基准面为依托，先确定车门与前翼子板、侧箱进气口、车顶侧梁的三条安装边界：前端边界顺着前轮拱后方的负压区切线延伸，避免门板凸起破坏前轮导出的气流走向；下边界与侧箱上沿完全齐平，预留出侧散热通道的安装间隙；后边界则贴合座舱后方的防滚架包覆曲面，保证车门关闭后与整车侧面形成连续的弧面。门板上部的深色区域对应赛车的聚碳酸酯侧窗位置，建模时保留了窗面与门板的阶差，该阶差在实车上用于引导侧窗表面的水流，避免雨天视线受阻，同时也能为座舱侧部提供额外的溃缩缓冲空间。

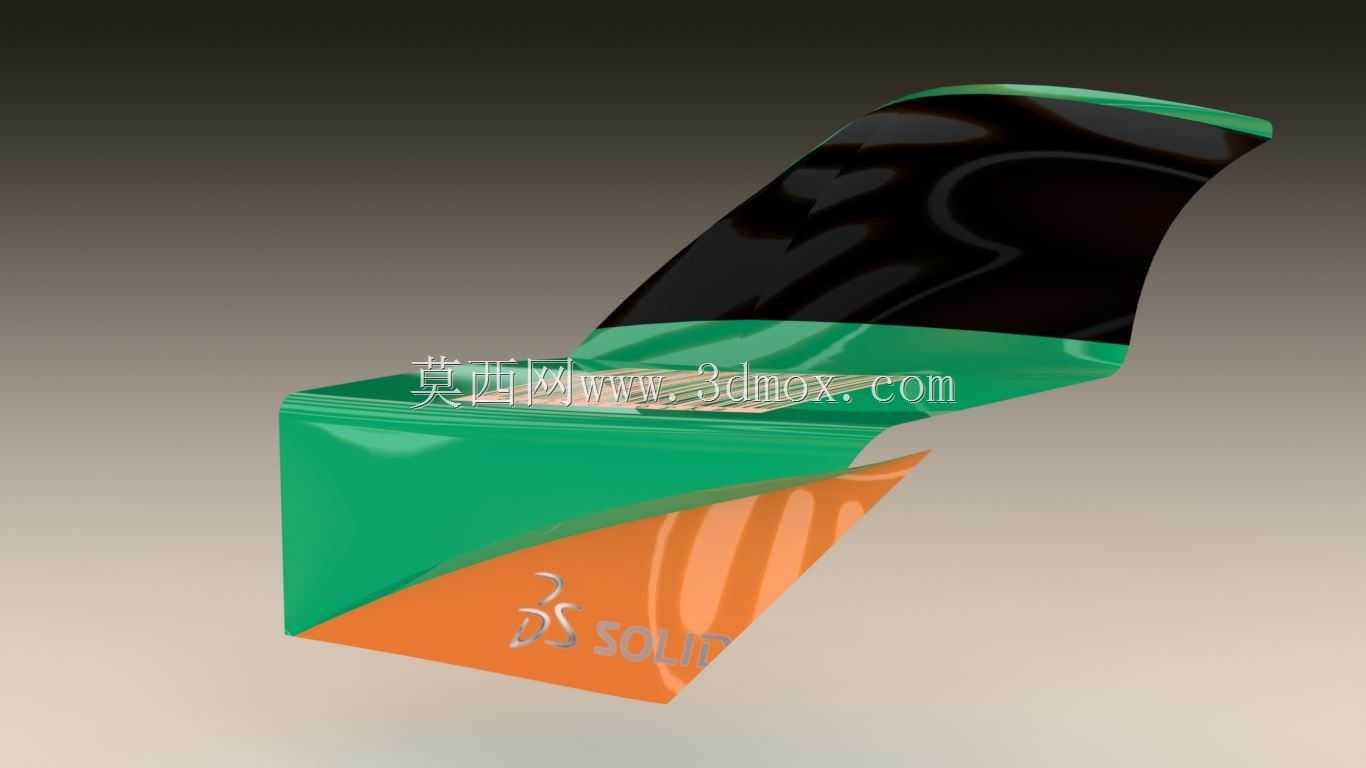

　　门板中下部的绿色曲面做了内收处理，对应实车车门内侧的防撞梁安装位，该区域的曲面厚度在工程数据中需要匹配铝蜂窝复合板的夹层厚度，外侧曲面与内侧安装筋位的偏移量严格控制在板材成型公差范围内。下部橙色区域的造型并非单纯装饰，其向内凹陷的弧度刚好避让方向盘转动时的左侧行程，同时为车手佩戴头盔后的肩部进出预留足够空间，避免开门上下车时发生干涉。

　　安装边界的处理上，模型保留了车门四周的翻边结构，这些翻边在实车上用于粘接密封胶条与固定隐藏式铰链，由于原型赛车采用外翻式车门开启逻辑，铰链的安装点位隐藏在车顶侧梁与车门上沿的交接处，建模时对应位置的曲面做了局部加厚，用于嵌入铰链的安装基座。车门锁止机构的点位则布置在后边界靠近座舱的一侧，与车身防滚架上的锁扣对应，保证车辆发生碰撞时车门不会意外开启，同时也能满足救援时快速拆卸的要求。

　　从空气动力学设计逻辑看，整个车门曲面从前往后呈现逐步上抬的趋势，能够将前轮带出的侧向乱流引导至侧箱散热口上方，既避免乱流直接灌入散热口影响散热效率，也能为车尾尾翼提供更稳定的来流。曲面的高光过渡连续无拐点，对应实车碳纤维复合材料铺层后的表面质量要求，避免出现局部应力集中导致赛道高速行驶下门板出现震颤。
