R16规格铝合金汽车轮毂结构设计

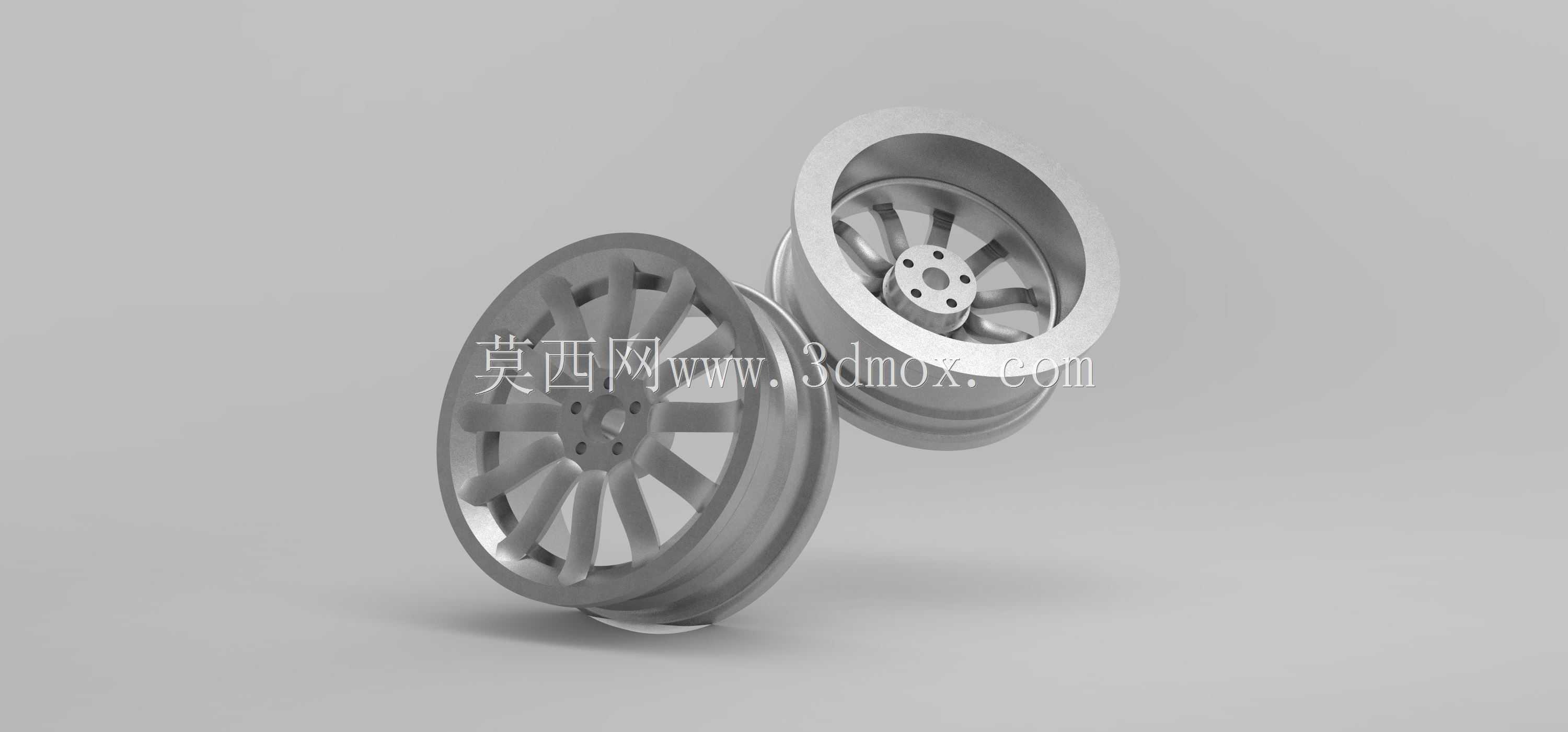

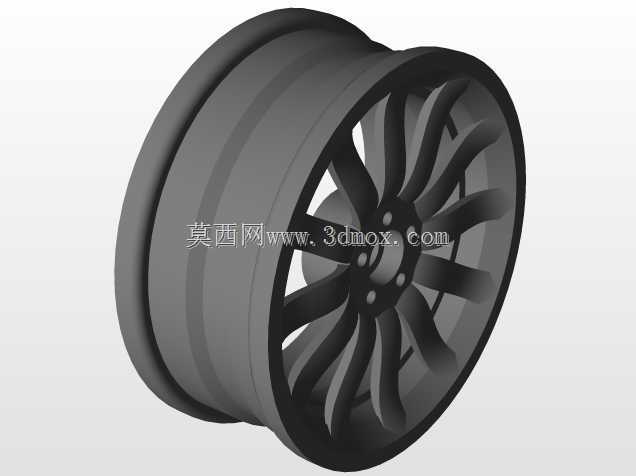

　　该R16铝合金轮毂采用多辐条对称式结构设计，整体为一体铸造成型思路，轮辋部分采用标准16英寸直径规格，适配常规乘用车辆的轮胎装配需求。从结构布局来看，中心设置轮毂轴承安装座，周围均匀分布螺栓孔，用于和车辆转向节或后桥法兰完成固定，安装孔的位置度直接决定车轮动平衡表现，建模过程中对孔位同轴度、端面跳动公差做了对应约束。轮辐采用十辐式放射造型，在保证整体结构强度的同时，通过辐条间的镂空区域预留刹车系统散热空间，车辆连续制动时，气流可顺着辐条间隙快速带走刹车卡钳与制动盘堆积的热量，避免热衰减影响制动性能。轮辋边缘设计有标准胎圈座结构，匹配无内胎子午线轮胎的装配要求，凸缘的厚度与圆角经过优化，既可以承受轮胎充气后的周向张紧力，

　　也能在车辆经过颠簸路面时避免胎圈脱离。设计阶段优先考虑了轻量化与刚性的平衡，铝合金材质本身密度低于钢制轮毂，辐条的变截面设计在受力较大的根部增加壁厚，向轮辋延伸的区域逐步减薄，在不降低抗冲击能力的前提下降低簧下质量，提升悬架响应速度。安装边界方面，中心孔直径、PCD螺栓孔分布圆、偏距参数均按照常规家用乘用车设定，可直接对应同规格车型的换装需求，不需要额外加装变径圈或转接法兰。轮毂背面预留了气门嘴安装孔，位置避开轮辐遮挡，方便后期充气与胎压检测模块的加装。这类轮毂主要应用于普通家用轿车、城市SUV的日常行驶场景，可承受铺装路面的常规载荷，辐条造型也兼顾了外观装饰作用，表面可做抛光、烤漆等不同后处理。建模过程中完整还原了内外侧所有结构特征，包括轮辋内部的加强筋、螺栓孔沉台、中心定位凸台，可直接用于结构受力仿真、装配干涉检查以及加工工艺参考，也可作为汽车底盘行走系统教学演示的具象模型。
