铝合金轻量化汽车轮毂结构设计

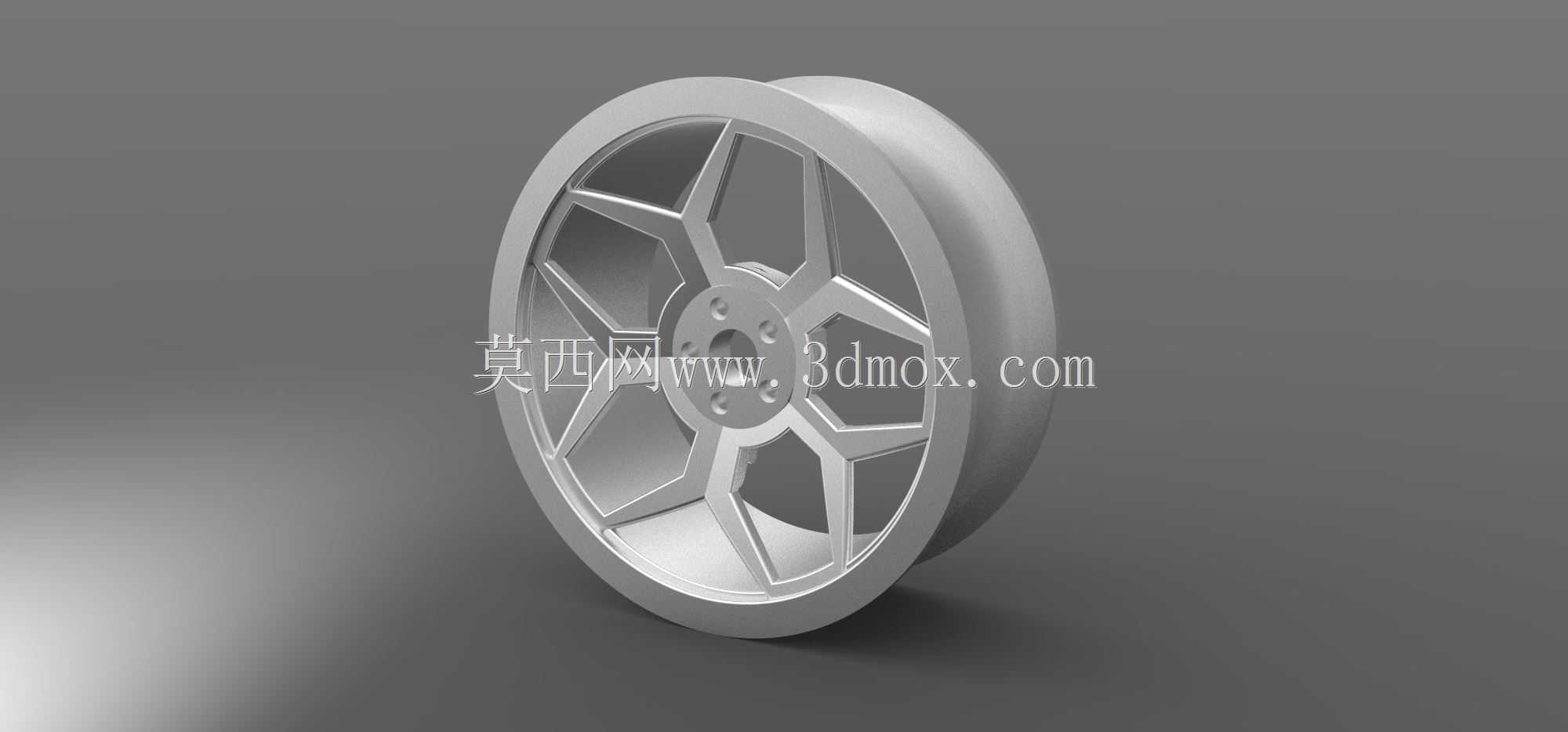

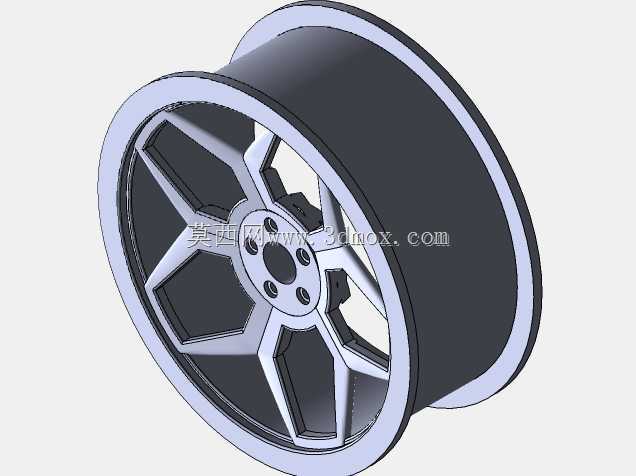

　　该模型呈现的是一款采用铝合金材质的乘用车轮毂结构，整体围绕轮辋、轮辐与中心安装座三部分完成参数化构建，可直接用于整车底盘行走系统的匹配校核、外观方案评审以及改装件开发阶段的结构验证。从实际装车场景看，这类轮毂主要承担轮胎支撑、制动力矩传递与转向载荷传导作用，轮辋部分需要与轮胎胎圈、气门嘴以及平衡块安装位形成稳定配合，模型中对轮辋唇边、胎圈座轮廓和中部下沉槽均做了连续曲面表达，能够用于检查轮胎拆装空间与胎圈贴合边界。中心区域设置了螺栓孔分布圆与定位止口，设计时需要同时对接车桥轮毂轴头、制动盘或制动鼓的安装面，止口直径、孔位分度圆和螺栓孔径共同决定装配同轴度；若孔位偏差过大，装车后会出现轮端跳动、方向盘抖动甚至螺栓疲劳松动。

　　轮辐采用多辐条分叉式布局，并非单纯追求造型，其本质是在簧下质量与抗弯抗扭刚度之间寻找平衡。较厚的辐条根部靠近中心座，用于传递起步、制动和转向时的集中载荷；辐条向轮辋方向逐渐展开并形成镂空窗口，既为制动系统留出散热通道，也减少材料堆积。工程校核时通常会关注辐条与轮辋交接处的圆角过渡，该区域在过坑、冲击和侧向转弯工况下应力集中明显，圆角过小容易萌生裂纹，过大则可能影响造型和脱模。模型的外侧面保留了平整的机加工基准面，背面则需要考虑与卡钳、平衡块以及悬架转向节的间隙，避免满打方向或剧烈颠簸时发生干涉。铝合金材料相比钢制轮毂具备更低密度和更好散热能力，有利于降低簧下质量、改善悬架响应，但设计中不能只看外观，还需结合偏距、中心孔、载荷等级和冲击试验要求综合确定壁厚与辐条截面。该三维结构可用于装配干涉检查、工程图出图、铸造或锻造工艺分析，也能为后续的有限元强度校核、模态分析和气动散热评估提供完整几何基础。
