铰接式传动连接摇臂构件

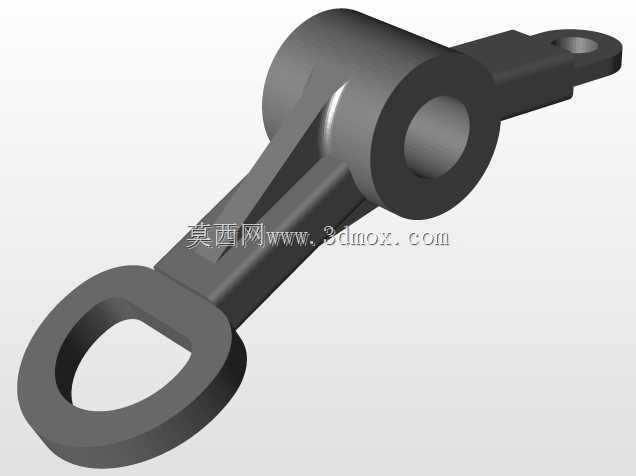

　　该构件属于典型的铰接式传动连接件，常见于轻工输送线、小型执行机构以及设备门体联动结构中，核心作用是在两个存在相对摆动的部件之间传递位移与拉力，同时通过中部的筒状轴座为转动副提供稳定的回转支撑。从结构布局来看，构件一端为封闭环形吊耳结构，可直接穿入销轴与从动摆臂完成铰接，环孔内壁预留了均匀的配合面，既可以与销轴形成间隙配合实现灵活摆动，也可在后期维护时压入自润滑衬套，降低长期往复运动带来的磨损。另一端延伸出带孔扁平连接耳，用于与驱动端拉杆或者气缸接头锁紧固定，耳板与杆身之间做了平滑过渡，避免应力集中在截面突变位置。中部的筒状轴套是整个构件的回转基准，内孔经过同轴度约束设计，安装后可绕固定销轴做定轴摆动，

　　筒体外圆与两侧杆身的连接处增设了加强筋，筋板沿受力方向延伸，在不显著增加整体重量的前提下提升了杆身的抗扭与抗弯能力。实际选型时需要重点核对三处安装边界：中部轴套的内孔直径决定了适配固定销轴的规格，两端铰接孔的中心距直接决定整套连杆机构的传动比与摆动行程，环形端的外圆厚度则要匹配安装工位的卡槽宽度，避免运动过程中出现侧向窜动。建模过程中优先以中部轴套的内孔轴线作为装配基准，再向两端延伸绘制杆身轮廓，能够有效保证三个铰接位的位置度公差。杆身截面采用渐变式设计，靠近轴座的位置截面厚度更大，向两端铰接耳逐步收窄，既符合载荷分布规律，也减少了不必要的材料占用。这类构件在工作中主要承受周期性的拉压载荷与小幅扭转振动，

　　因此结构设计上需要避免尖锐转角，所有棱边均做倒圆处理，消除热处理以及机加工过程中产生的应力集中隐患。装配状态下，中部轴座承担主要的径向支撑力，两端耳孔分别传递驱动力与工作阻力，三处铰接位的轴线需保持平行，否则会在运动中出现卡滞、偏磨甚至销轴断裂的问题。
