该零件主要用于直径8毫米丝杠或螺杆的端部支撑与螺纹护套安装,常见于小型进给机构、调节装置、检测治具及轻载自动化设备中。其核心作用是为旋转或直线运动的杆类部件提供稳定的安装基准,限制径向窜动,并通过带孔翼板将受力传递到设备基板或机架上。

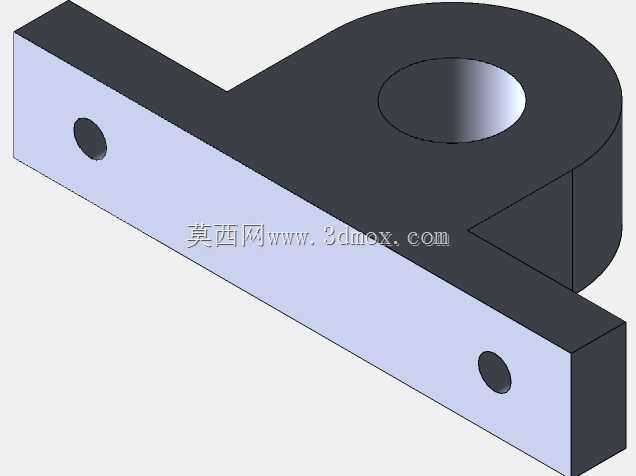

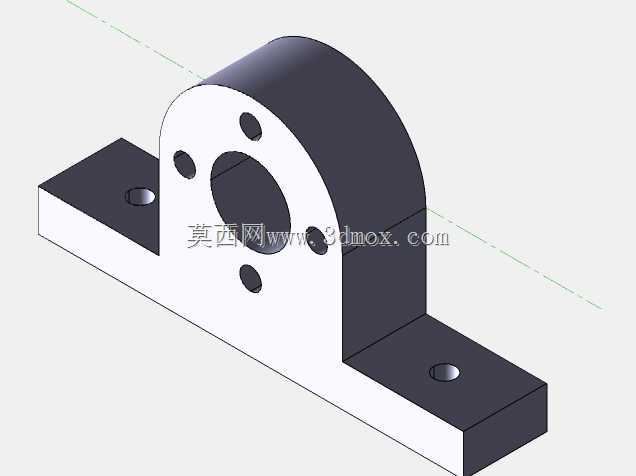

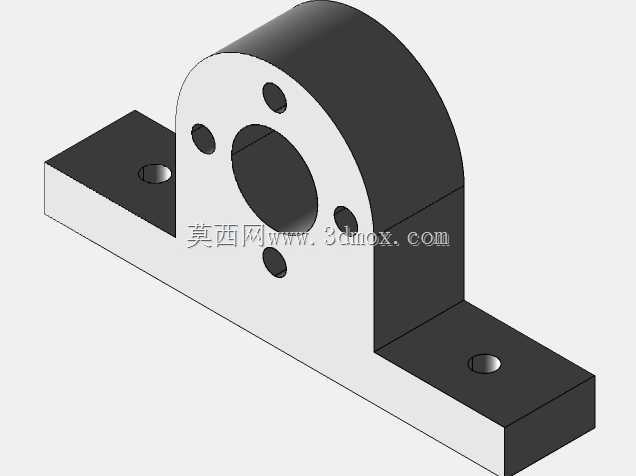

从结构上看,零件由上部带孔圆柱座和下部水平安装板组成。圆柱座内孔用于容纳丝杠螺纹段或配套衬套,孔壁形成主要定位面,可承受丝杠传递的径向载荷;下部平板向两侧延伸,形成较宽的支撑跨度,有利于降低倾覆力矩对固定点的影响。平板两端设置沉孔或通孔,可直接使用螺钉完成固定,安装时不需要额外加工复杂定位槽,适合在铝型材平台、薄板机架或实验装置上快速布置。
设计思路偏向紧凑与实用。圆柱座与平板之间设置三角加强筋,能够在不显著增加整体重量的前提下提高连接处刚度,避免丝杠受力时支座根部出现应力集中。平板厚度与圆柱高度形成明确的安装边界:底面作为贴合基准,需要与安装面保持平整接触;上部孔中心高度决定丝杠轴线相对安装面的位置,选型时应与导轨、滑块或联动部件的中心高匹配。
实际应用中,这类支座常用于行程较短、载荷不大的调节机构,例如传感器位置微调、压轮间隙调整、夹具张紧、镜头或喷嘴位置补偿等场景。若丝杠需要频繁转动,内孔可配合铜套、含油轴承或小型滚动衬套使用;若仅作螺纹护套或穿杆固定,则可直接让螺杆穿过并由螺母锁紧。两侧安装孔的间距决定了底板所需的最小固定区域,布局时应预留扳手空间,并避免孔位与加强筋、圆柱外壁发生干涉。
建模时需重点控制内孔与底面的平行或等高关系、安装孔的位置度以及加强筋过渡圆角。孔口边缘可根据加工方式保留倒角,便于衬套压入或螺杆导入。对于受力较大的工况,还应校核平板厚度、螺钉规格和孔壁承压面积,确保在反复调节或振动环境下仍能保持定位稳定。
