N20齿轮马达立式安装固定支架结构

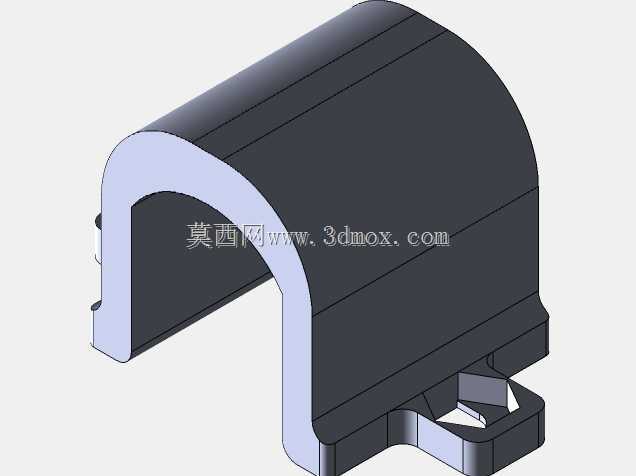

　　在小型自动化执行机构、微型传动模组、桌面级实验装置的搭建过程中，N20规格齿轮马达的安装固定一直是容易被忽略却直接影响传动稳定性的环节，这款垂直安装支架正是针对这类小尺寸齿轮马达的安装痛点设计，解决了马达输出轴垂直布设场景下的固定、定位与受力承载问题。从实际应用场景来看，这类支架常出现在小型物料分拣拨杆机构、微型升降滑台驱动端、智能小型设备的动力输出固定位、教学实验用传动演示装置中，尤其是需要马达输出轴垂直于安装基面布设的工况，能避免马达直接悬空固定带来的轴系径向受力偏移、运行抖动、长期使用后固定位松脱等问题。从结构设计思路来看，支架采用半包式包覆结构，主体弧形腔体完全贴合N20齿轮马达的圆柱型外壳轮廓，

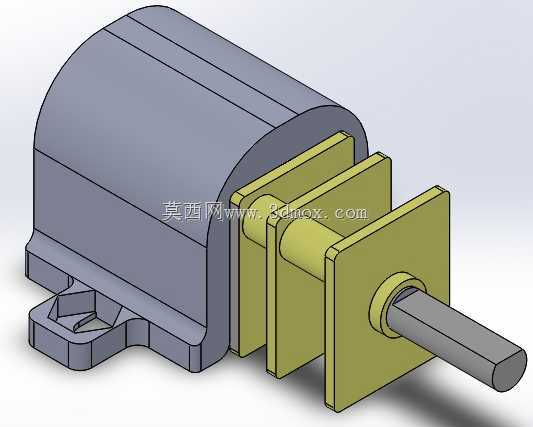

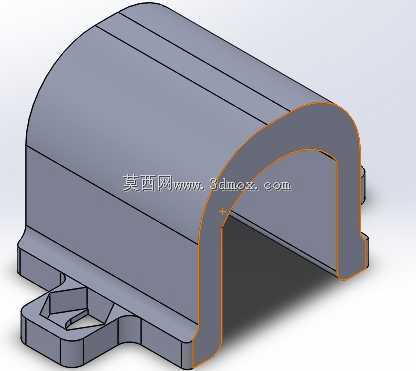

　　不需要额外加装弧形垫片就能实现马达外壳的周向限位，避免马达运行时产生周向转动；支架底部设置的卡扣式安装结构，可直接卡入对应规格的安装基座卡槽，也可通过预留的安装孔位采用螺丝锁付，兼顾快装与高可靠性固定两种需求。支架的安装边界经过精准匹配，腔体内部尺寸完全适配N20齿轮马达的外径公差，装入后马达端面与支架端面齐平，不会出现马达轴向窜动的问题；支架的垂直安装基面与马达输出轴的垂直度公差控制在合理范围内，能保证输出轴与后续传动部件（比如齿轮、同步轮、连杆）的同轴度，减少因安装偏斜带来的传动卡顿、齿轮偏磨、运行噪音增大等问题。从功能特性上看，支架的半包结构既保证了对马达外壳的包裹支撑力，又预留了马达接线端的走线空间，

　　不会干涉马达电源线与驱动板的连接；底部的固定结构做了加强筋处理，能承受马达启停瞬间的扭矩反作用力，即使在马达频繁正反转的工况下，也不会出现支架变形、固定位断裂的问题。在实际选型使用时，需要注意该支架适配的是标准尺寸N20齿轮马达，安装基面的开孔尺寸需要匹配支架底部的固定脚间距，安装时先将马达推入支架腔体到位，再将支架整体固定在设备基座上，可大幅提升小型传动机构的装配效率与长期运行稳定性，减少因马达固定不牢带来的后期维护成本。
