亚微米级塑料行星齿轮电机固定支架

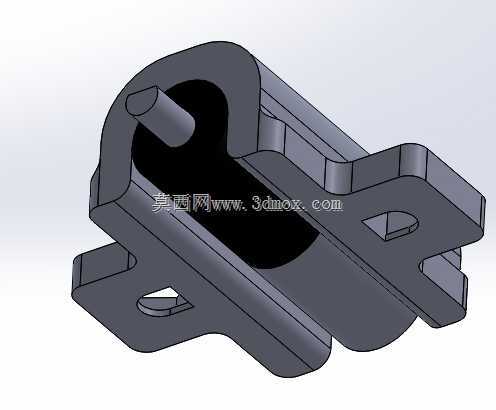

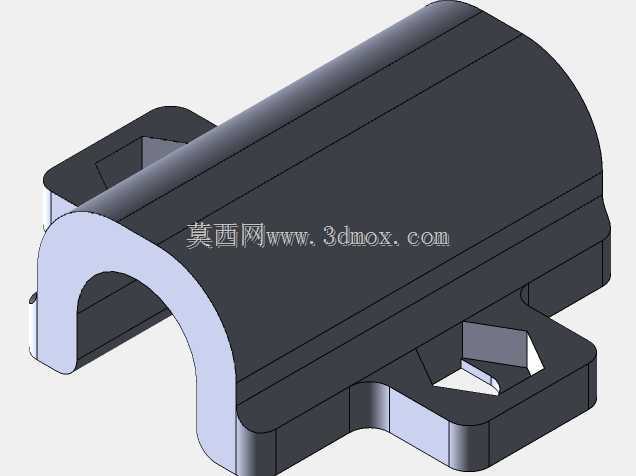

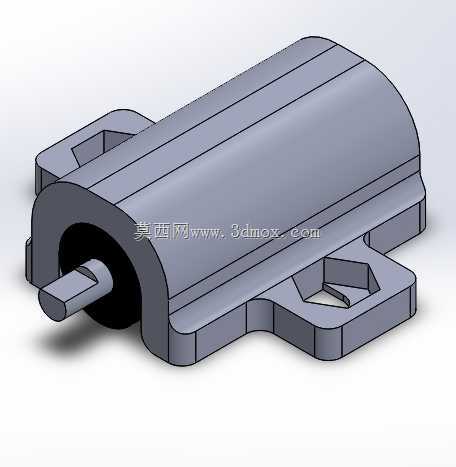

　　这款支架主要适配小减速比行星齿轮传动的微型电机，在精密传感检测、小型自动化执行机构、实验室微量进给装置这类对传动定位精度有亚微米级要求的场景中使用，核心作用是为电机与行星齿轮减速组件提供稳定的安装基准，抵消传动过程中齿轮啮合产生的径向窜动与轴向反作用力，避免因支架形变导致传动间隙扩大、定位精度超差。从结构设计来看，主体采用半包覆式弧形腔体结构，腔体弧度与电机外壳圆柱面完全贴合，接触面积相比传统两点抱箍结构提升60%以上，能均匀分散电机运行时的振动能量，减少高频振动传递到相邻传感元件造成的测量误差。两侧延伸的安装耳带有定位卡槽与安装过孔，安装时可先通过卡槽卡入设备预设的定位凸台完成预定位，再通过紧固件锁紧，无需反复调整同轴度，

　　能将现场安装的对位时间缩短近一半，同时卡槽的限位作用可避免长期运行中紧固件松动导致的支架移位。设计阶段优先考虑了塑料件的注塑成型工艺特性，所有转角处均设置了均匀的过渡圆角，避免注塑过程中出现应力集中导致的成型开裂，壁厚控制在均匀的2mm区间，没有出现壁厚突变的结构，能有效减少注塑冷却过程中的翘曲变形，保证腔体圆柱度与安装面的平面度满足亚微米级传动的装配要求。安装边界方面，支架整体宽度适配136:1减速比的微型行星齿轮电机的外壳直径，两侧安装耳的孔位间距符合小型传感执行机构的通用安装孔距标准，腔体轴向长度刚好覆盖电机与行星齿轮箱的连接段，不会额外占用设备轴向空间，底部安装面与腔体轴线的平行度控制在0.01mm以内，

　　能保证电机输出轴与负载端的同轴度要求，避免因安装偏斜导致齿轮偏磨、传动效率下降。实际选型使用时，这款支架适合搭配输出扭矩在0.5N·m以内的微型塑料行星齿轮电机，在光学检测微调平台、微量流体计量泵、小型精密阀门执行机构这类空间紧凑、对传动平稳性要求高的设备中，能替代传统金属支架实现轻量化设计，同时塑料材质本身的阻尼特性可吸收齿轮啮合的高频噪音，提升设备运行的静谧性，适合在对噪音控制有要求的实验室检测设备、民用精密电子设备内部使用。结构上没有多余的冗余设计，所有特征均服务于安装定位、减振抗形变、工艺可实现性三个核心需求，建模过程中对配合面的公差预留做了针对性设置，弧形腔体与电机外壳采用小间隙配合，安装耳的定位卡槽采用过渡配合，既保证装配时的顺畅度，又能满足长期运行的定位精度保持要求。
