镂空格栅式立体支撑构件结构设计

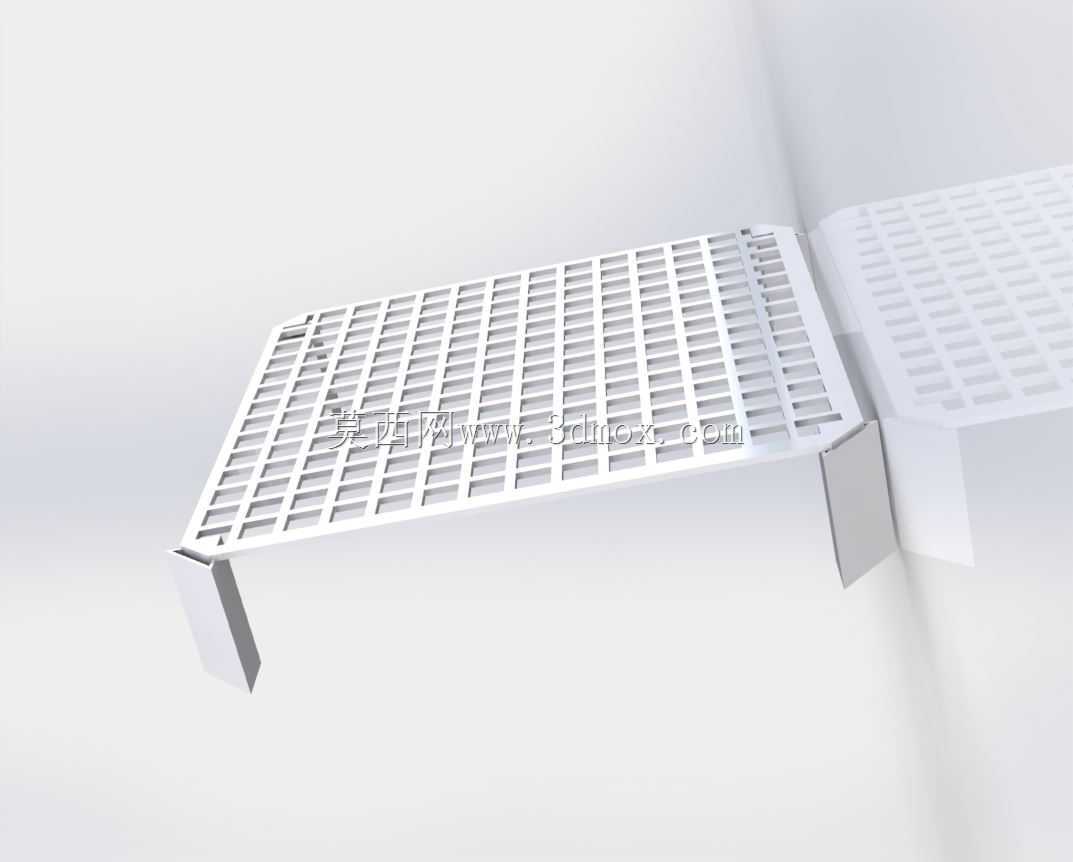

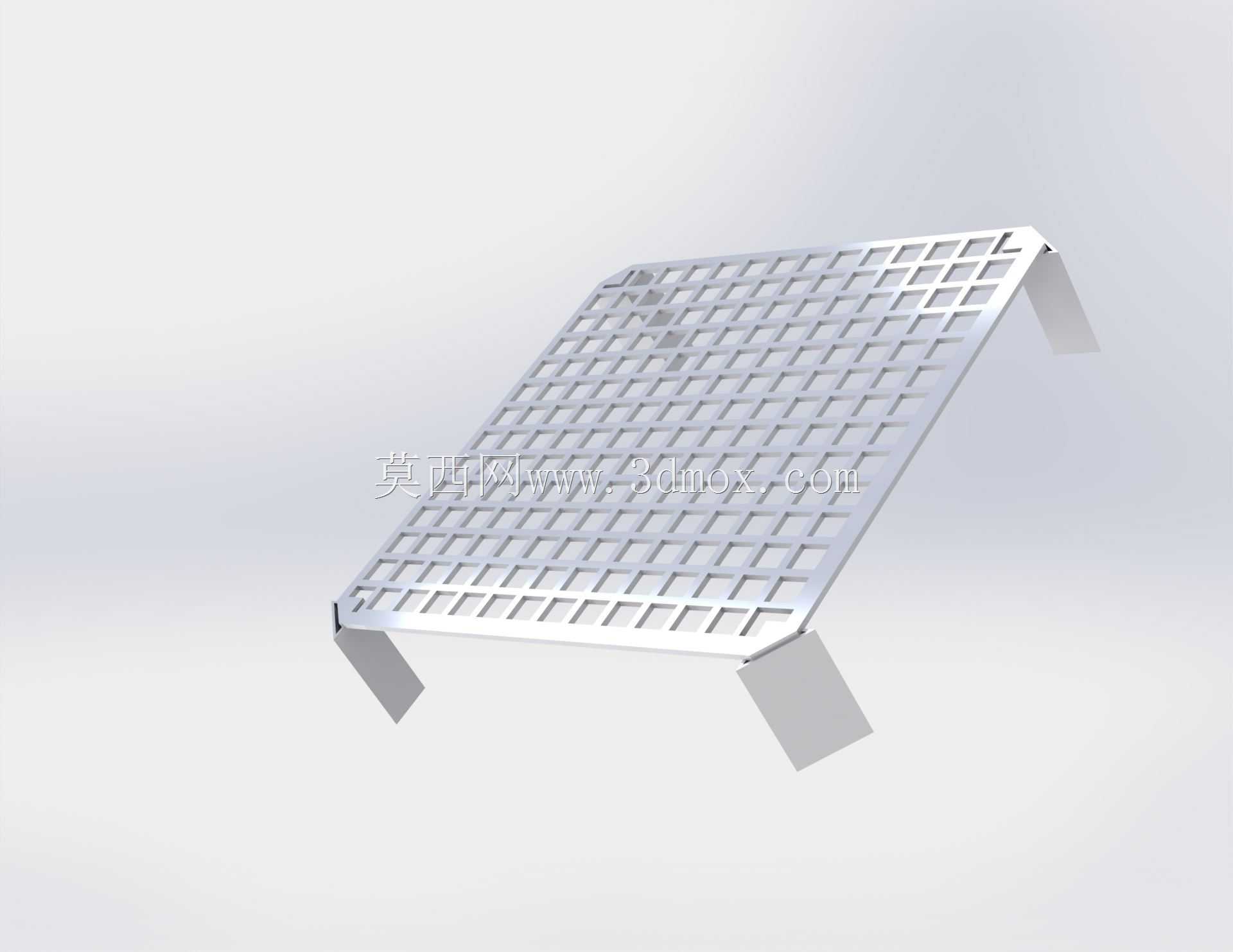

　　该构件采用双侧镂空格栅拼接的立体构型，主体由两块带规则阵列方孔的平板通过折边咬合形成夹角支撑结构，整体无额外紧固件，依靠板材自身折弯与插接实现形态固定，适合轻量化承托、通风隔离类场景使用。从实际工程落地角度看，这类格栅构件常被用于设备内部通风导流层、机柜走线承托架、小型物料筛分托盘或是工业工作台的辅助置物隔层，镂空区域可保证气流顺畅穿过，同时大幅降低整体自重，折边形成的竖向支撑边则能在平板厚度有限的情况下提升整体抗弯折能力，避免平面板材在受均布载荷时出现中部下凹变形。建模过程中首先确定单块格栅板的外轮廓边界，再以等距阵列方式排布方形通孔，孔间距与孔边距需保持均匀一致，既保证板材剩余筋条的受力连续性，

　　也避免孔距过小导致加工时出现筋条断裂。两块格栅板的对接位置采用折边插合结构，其中一侧板边缘预留向下折弯的卡扣边，另一侧板对应位置开设匹配的卡槽，装配时将卡扣边卡入卡槽即可完成定位，这种无焊点的连接方式既方便后期拆装维护，也不会因焊接热变形导致格栅平面出现翘曲。构件底部延伸出的两段竖向支脚为主要承载接触部位，支脚与格栅平面为一体折弯成型，折弯处预留合理的内R角，避免直角折弯造成板材应力集中开裂，支脚的底面可根据实际安装需求加装防滑垫或是直接通过螺栓固定在安装基准面上。从安装边界来看，构件展开后占用的平面空间可根据适配场景调整格栅的行列数量，折边高度决定了整体立体高度，设计时需保证支脚的跨距足够支撑上部格栅的载荷，避免出现侧翻风险。

　　镂空方孔的尺寸选择需要结合实际承托物料的最小外径确定，防止物料从孔中掉落，同时筋条宽度要匹配所选板材的厚度，在满足承重要求的前提下尽可能减少材料占用。这种一体折弯加插接的结构形式，省去了复杂的装配工序，板材加工时仅需激光切割出孔位与轮廓，再通过数控折弯完成所有成型工序，加工一致性好，适合批量生产，在需要兼顾通风、减重与基础承托的工业场景中具备较高的实用价值。
