SIM800L通讯传感模块结构设计

　　该模块属于嵌入式通讯传感类硬件，核心作用是为终端设备提供GSM/GPRS无线数据传输能力，常见于远程抄表终端、环境监测节点、车载定位终端、智能家居网关以及工业设备远程运维单元中。在实际项目里，这类模块往往需要直接嵌入主控板周边，既要保证射频性能不受金属壳体遮挡，也要兼顾装配空间、接插件对位和后期维护便利性。

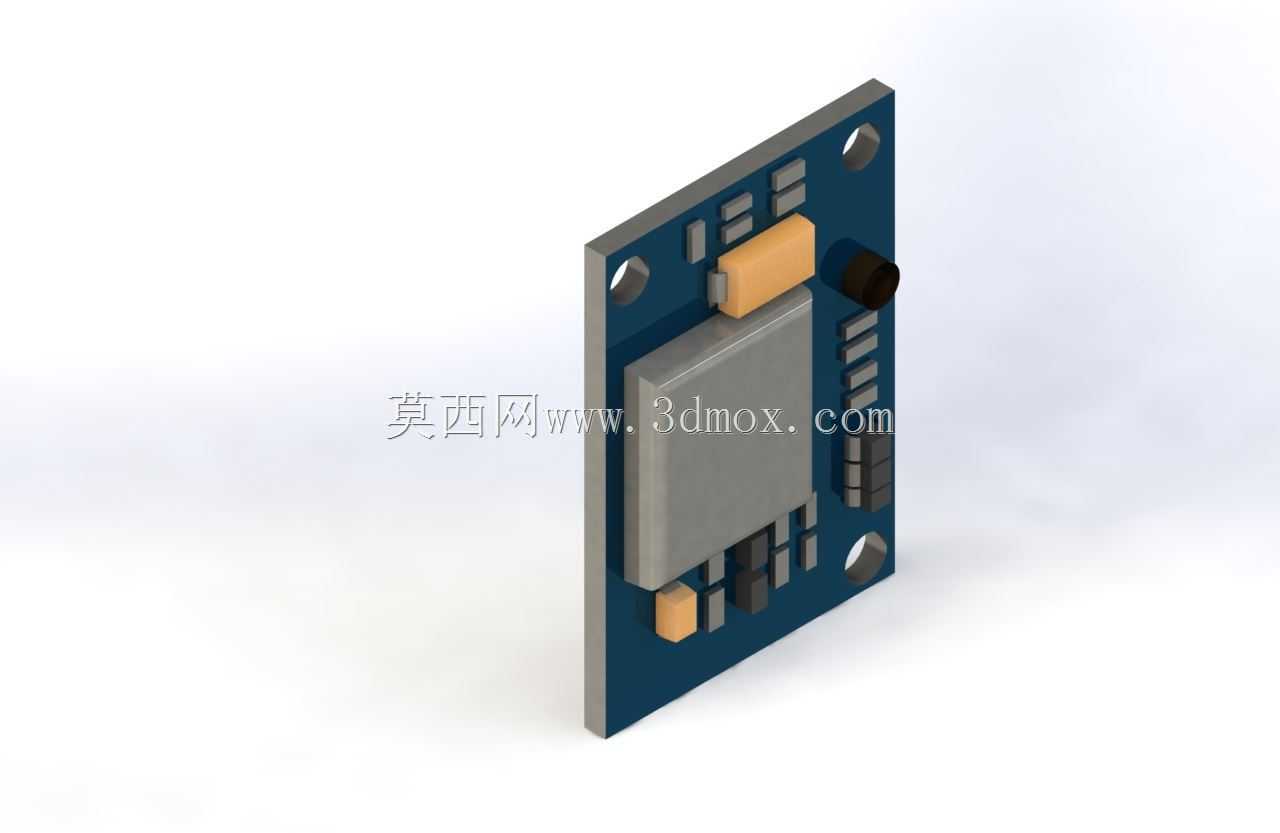

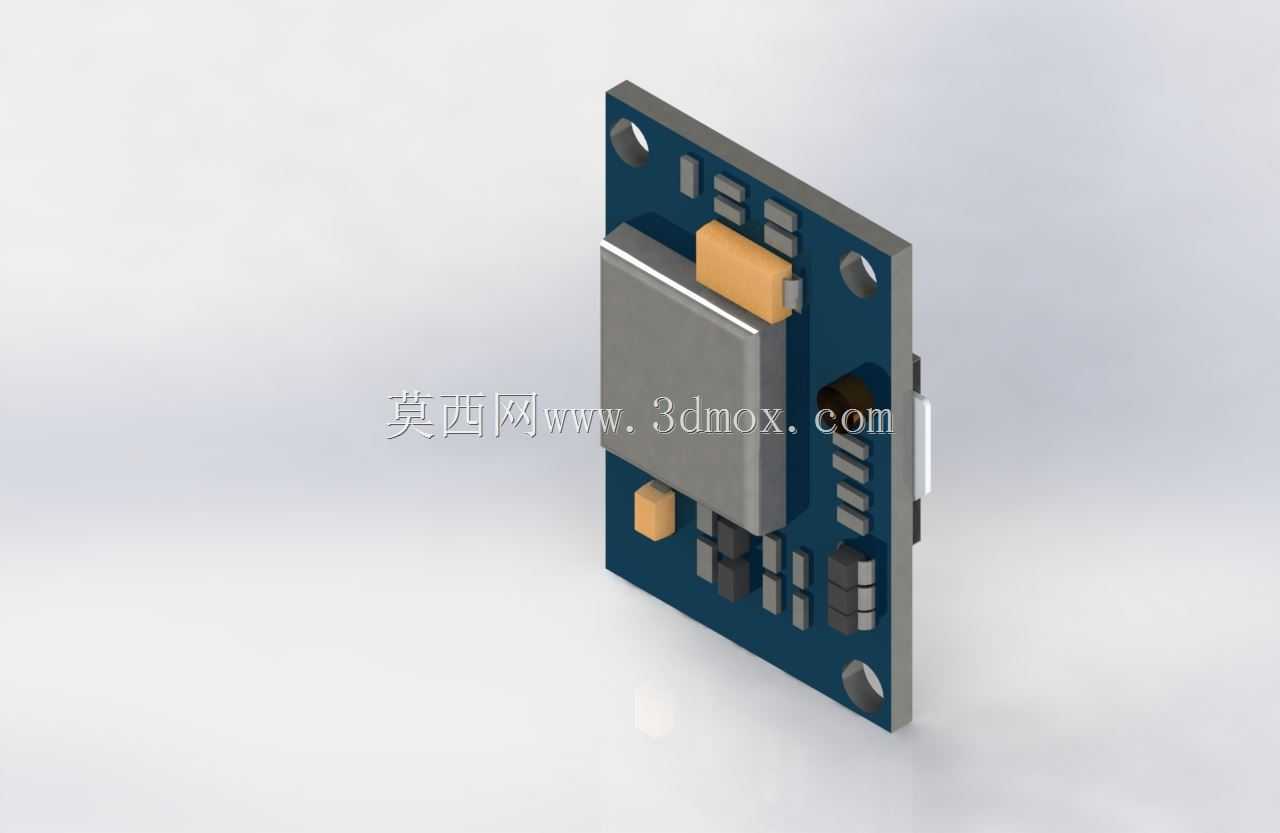

　　从结构上看，模块采用矩形PCB作为承载基体，板边预留安装孔，可通过铜柱或螺钉固定在设备内部支架上。板面中央布置主通讯芯片，外围搭配电源滤波、SIM卡座、射频匹配及接口排针等元件，元件排布遵循信号流向，高频路径尽量短，电源与地回路分区清晰，能够降低杂散干扰对通讯灵敏度的影响。板上不同高度的电容、连接器和屏蔽类元件形成明确的高度层级，在整机堆叠时需要据此预留顶部安全间隙，避免外壳或相邻部件压碰敏感器件。

　　设计这类模块时，不能只把它当成孤立电路板处理。安装边界要同时考虑三维方向：X、Y方向决定它在主控板或设备腔体内的占位，Z方向则受最高元件和外接排线影响。若设备采用金属外壳，模块天线区域应避开封闭金属遮挡，必要时在壳体上预留非金属窗口或采用外置天线引接方式。若安装在塑料壳体内，则要关注SIM卡卡座朝向，保证插拔操作不被周边结构阻挡。电源入口附近的滤波器件应靠近模块引脚布置，以减小线路压降和纹波，这对突发发射时的电压稳定尤其关键。

　　在结构建模过程中，需要准确还原PCB轮廓、安装孔位、排针间距以及各元件实体高度。这些几何信息不仅用于干涉检查，也会直接影响外壳开孔、线束走向和固定支架设计。对于批量设备，模块周边通常还要预留测试点和返修空间，避免生产调试时探针无法接触。若模块与主控板采用排针对插，建模时应明确插合后的累计高度，并在外壳内部设置限位筋，防止长期振动后接插件松脱。

　　从应用适配角度看，该类模块的价值在于把无线通讯能力以紧凑形式集成进有限空间。结构工程师在选型时，需要结合设备内部堆叠、散热条件、天线环境和装配工艺综合判断，而不是单纯关注电气参数。通过完整三维结构表达，可以提前发现安装孔冲突、元件超高、连接器干涉以及维护路径不足等问题，从而减少样机阶段的返工，提高嵌入式通讯终端整体结构可靠性。
