小型立式液压冲床整机结构设计

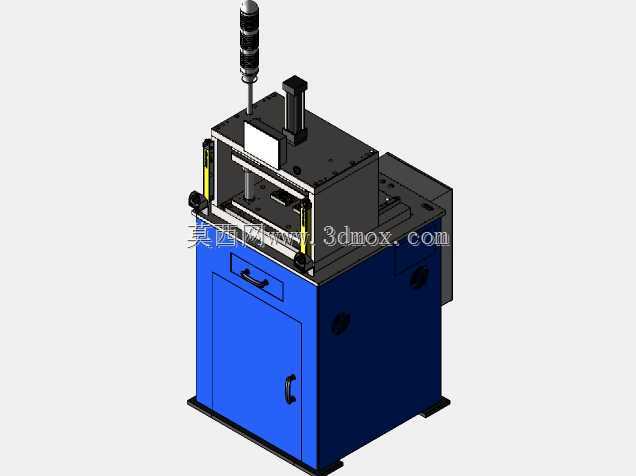

　　该冲床模型采用立式C型开式机身布局，下部为封闭式蓝色柜体，内部预留液压站、电气控制元件及管路走线空间；柜体正面设置单开门与抽屉式收纳区，便于日常维护、工具存放及阀组检修。上部冲压工作区由立柱、上模安装板、导向机构和工作台面组成，两侧配置安全光栅或防护栏安装位，顶部布置液压缸及冲压执行部件，后侧延伸出电控与油路连接区域。整机底部带可调垫脚，用于现场水平校准并吸收冲压过程中的振动。

　　在实际产线中，这类小型冲床常用于五金小件冲裁、薄板冲孔、压印、铆压、折弯及简单成型工序，适合电子配件、家电钣金、小五金件等多品种、中小批量加工场景。开式结构带来较好的上下料可达性，操作者可从正面和侧面取放工件；封闭柜体则将动力源与加工区隔离，降低油液飞溅、管路磕碰和电气误触风险。模型对机身框架、门板、导轨、压头、安装板、紧固件位置均有表达，可直接用于设备布局校核、安全防护设计、模具空间验证以及非标自动化改造参考。

　　从结构设计角度看，机架承担液压缸反力和偏载力矩，喉口区域是刚度控制重点。建模时需关注立柱截面、上横梁连接方式、工作台厚度及地脚支撑跨度，避免在公称力行程内出现过大开口变形。压头导向应与滑块行程、模柄孔或上模安装界面匹配，保证冲压重复精度；工作台面需预留T型槽或压板孔，用于定位夹具和下模固定。柜体内部要区分液压泵站、油箱、阀组和电气元件的布置边界，兼顾散热、检修距离和油管弯曲半径。

　　安装边界方面，设备需在正面预留足够操作与取件空间，后侧保留管路、电气接线及维护距离，上方考虑液压缸检修、吊装和模具更换高度。地脚应落在具备承重和抗振能力的基础上，并按机身轮廓布置减震垫铁。若接入自动送料线，还需核对工作台高度、开口高度、滑块闭合高度以及与机械手或送料机的干涉范围。该三维结构完整呈现了小型冲床从机身承载、执行机构到防护柜体的空间关系，适合用于方案评审、结构优化、车间布局和教学演示。
