RX160机器人末端执行器夹爪结构

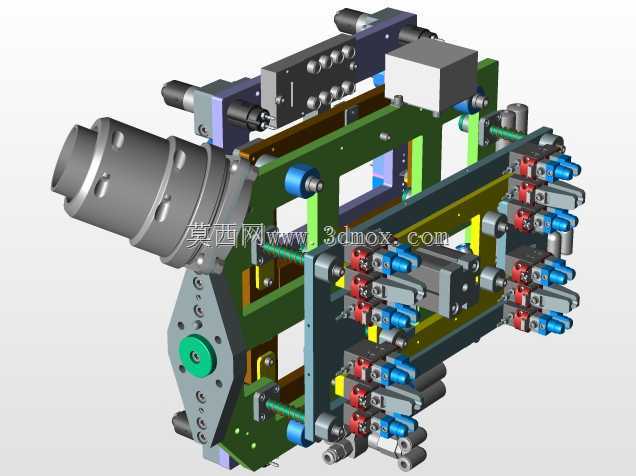

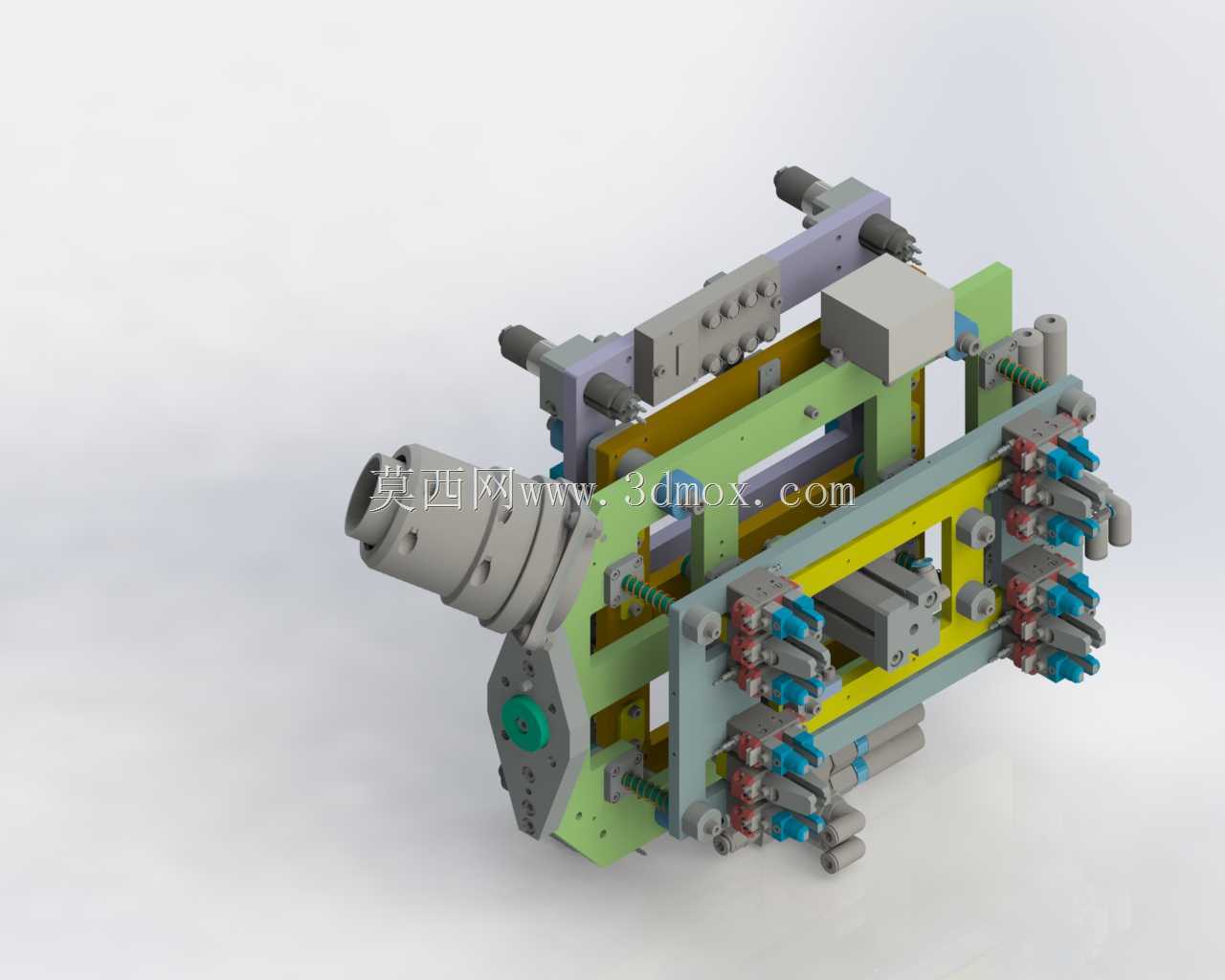

　　该末端执行器面向工业机器人上下料、工件搬运及多工位抓取场景，安装于RX160机器人第六轴法兰输出端，用于在自动化产线中完成坯料取放、机加工件转运或装配工位的夹持动作。整体采用框架式布局，主体承力件以板材拼接形成刚性骨架，侧向布置多组气动夹指，可同时对多个工件或同一工件的不同位置进行夹持，减少机器人单次循环的动作次数，提升节拍效率。

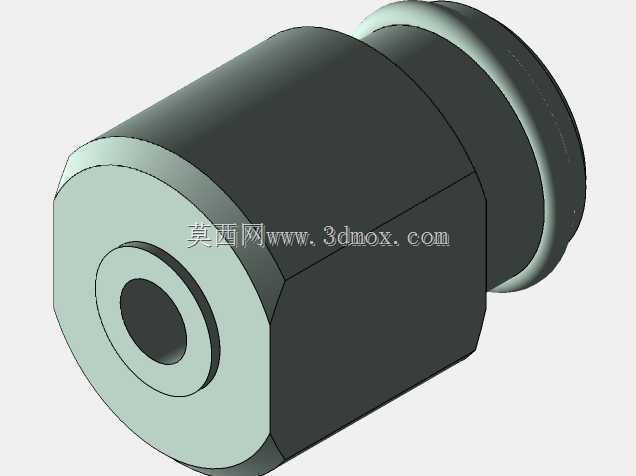

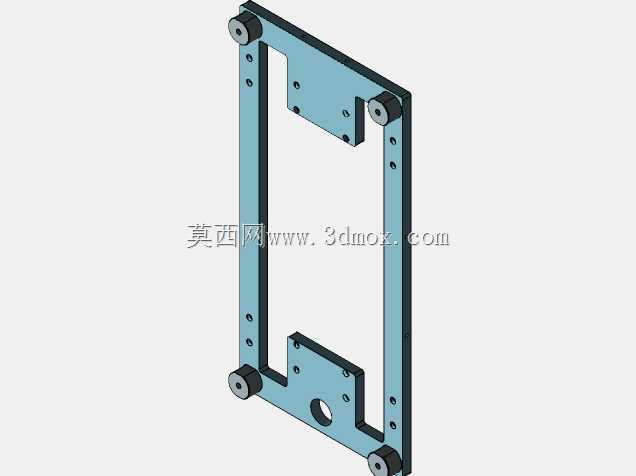

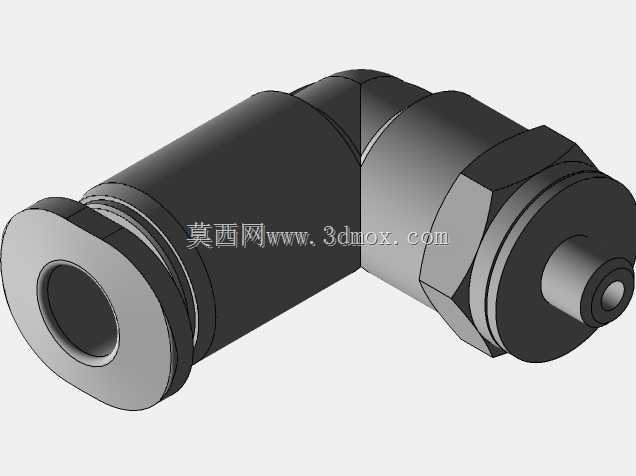

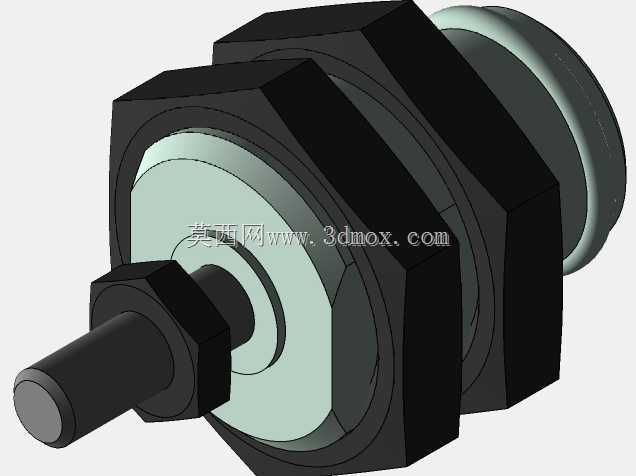

　　从结构组成看，装置包含连接法兰、主梁、侧装导轨、气缸安装座、夹指组件、气路元件及限位调整件。连接法兰位于输入端，与机器人腕部形成定位基准；主梁承担弯矩与夹持反力，板材厚度与加强位置经过受力校核，保证满负载抓取时形变量处于允许范围。夹指沿框架两侧分布，每组夹指可独立调整间距，以适应不同规格工件；导向件用于保证开合过程平稳，避免夹指偏摆造成工件表面损伤。气路元件集中布置在框架上部，便于管路走线与维护，同时降低管线随机器人运动时的干涉风险。

　　设计思路上优先考虑夹持可靠性与换型便利性。夹指安装面预留调节槽，可在不拆换主体的情况下改变夹持点位；框架开口方向与机器人作业姿态相匹配，使工件进出路径顺畅，减少与机床夹具、料道或周边设备的碰撞可能。对于需要较高定位精度的工位，可在夹指附近增加定位面或靠块，使工件在夹持后保持一致姿态，便于后续加工或装配。

　　安装边界方面，输入端需匹配机器人法兰的螺栓分布圆与定位止口，装配时保证法兰端面与主梁基准面垂直；外轮廓在机器人最大伸展姿态下应纳入安全空间校核，尤其侧向夹指与气管接头需预留安全距离。工件重心应尽量靠近法兰轴线，以减小偏载力矩；若抓取长件或异形件，需校核夹点位置、夹持力与机器人负载曲线的匹配关系。现场调试时先单组动作确认开合行程与夹持对中，再进行联动测试，观察高速运动下气管是否拉扯、夹指是否与周边工装干涉。该结构适合机械设计人员进行机器人末端工装方案参考、夹爪布局优化及自动化工位集成验证。
