西门子工业技能实训考核装置

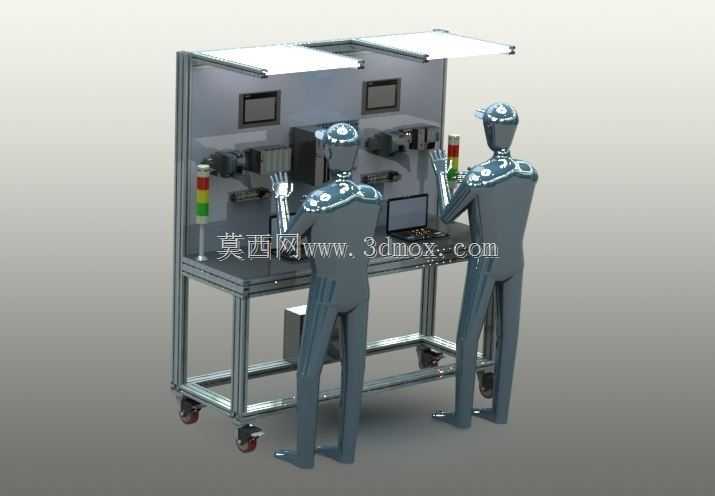

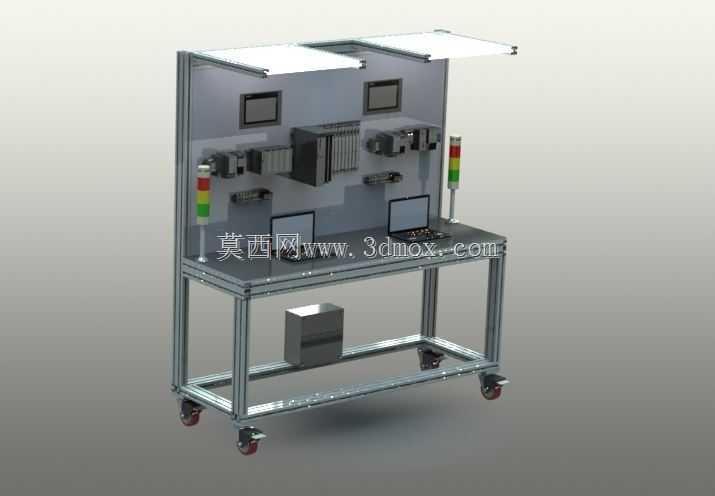

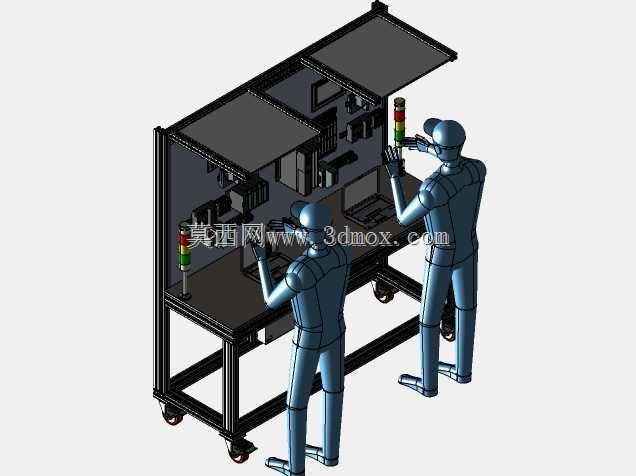

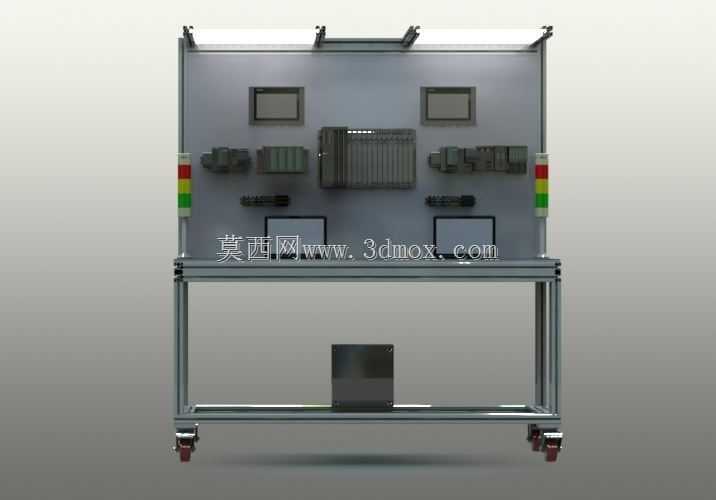

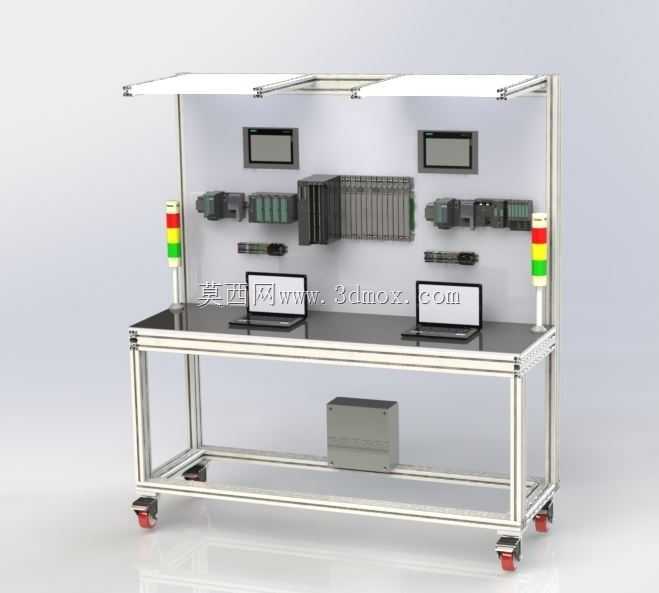

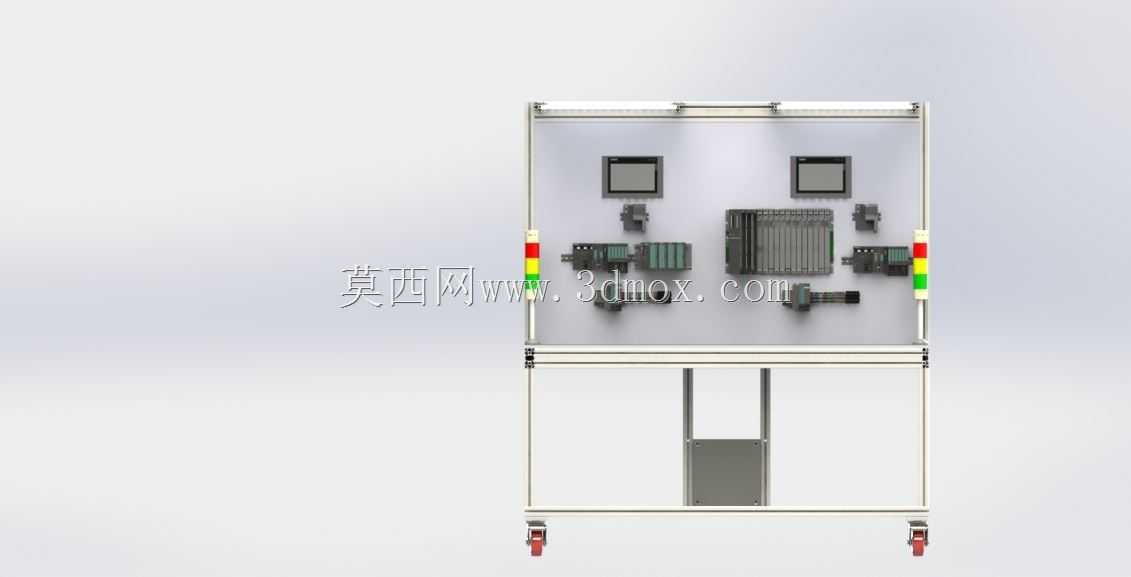

　　该装置面向职业院校、企业培训中心及自动化实验室，用于PLC编程、传感器接线、气动回路调试与电气故障排查等实操训练。台面采用工业铝型材框架搭建，四周预留安装槽，便于扩展端子排、继电器模组、按钮指示灯及小型执行机构；底部配置福马脚轮，兼顾移动转场与调平固定，适合在教室、实训车间和展示区之间切换。立板区域分层布置触摸屏、PLC主机、IO模块与开关电源，两侧设置三色警示灯，可直观呈现运行、待机、报警状态；顶部安装悬臂式照明支架，为接线与测量提供均匀光照，同时避免遮挡学员视线。桌面预留笔记本电脑或编程器放置位，方便在线监控程序、下载参数及进行联机调试。

　　从结构设计角度看，机架采用4040系列铝型材拼装，连接处使用角件和内置连接件，刚性足以承载常规电气元件，又能在课程升级后快速重新布局。台面板下方设置储物层，可放置工具箱、导线槽、备用模块及安全防护用品。整体外形控制在常规双人工位范围内，宽度约1.5米、深度约0.8米、高度约1.8米，能够通过标准门洞并适应一般实验室通道；安装时需在背部预留接线与散热空间，前方保留不少于1米的操作距离，侧面留出维护通道。电气布局遵循强弱电分离原则，动力回路与信号回路分槽走线，端子排集中在易操作区域，降低误接风险并提升故障排查效率。

　　该训练台并非单一生产设备，而是将真实工业控制元件浓缩到教学场景中：学员可在同一工位完成传感器信号采集、PLC逻辑编写、执行器驱动及人机界面组态，形成从识图、接线到调试的完整训练闭环。立板上的模块采用标准化安装方式，支持按课程更换传感器类型、控制器型号或气动组件，便于从基础电工训练过渡到复杂自动化项目。对于三维建模人员而言，模型需要重点表达铝型材框架的装配关系、面板开孔位置、元件安装间距以及线缆走向；对设备选型人员而言，则应关注台面承重、模块兼容性、维护可达性与安全防护设计。通过这种接近真实产线的布局，实训装置能够缩短课堂与现场之间的差距，使学员在进入制造业现场前熟悉工业控制柜、传感器和自动化系统的典型布置方式。
