翼面附面层涡流发生整流构件

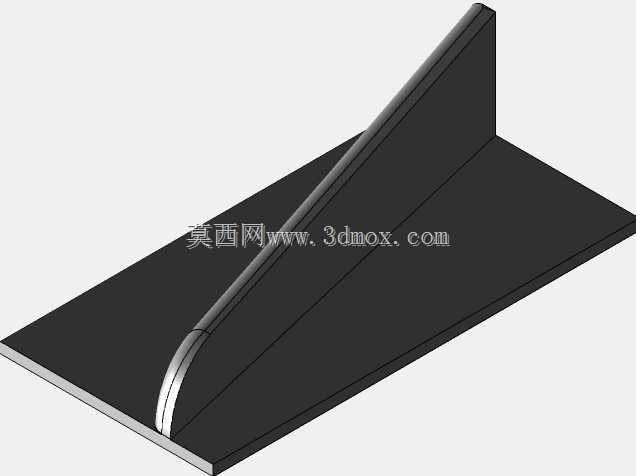

　　该构件用于在连续流动的气体边界层内引入定向旋涡，把外侧高能流体卷吸到近壁区域，延缓低能附面层分离。其典型安装位置并不局限于固定翼飞机机翼，在跑车底板、扩散器、尾翼支撑区以及需要控制局部压差的高速运动表面上同样常见。结构由一块平直安装基板和一片斜置立板组成，立板前缘带有圆弧过渡，后缘沿流向逐渐收束，整体形成小展弦比的楔形扰流面。基板承担定位与贴合功能，可通过胶接、铆接或螺接固定在蒙皮外表面；立板则承担主要的旋涡生成任务，其高度通常只占当地附面层厚度的一部分，过高会引入额外阻力，过低则无法有效穿透低能层。建模时先确定安装面坐标系，再以基板底面作为贴合基准，保证立板相对于来流方向具有确定的迎角和后掠关系。前缘圆角需要与两侧斜面连续相切，

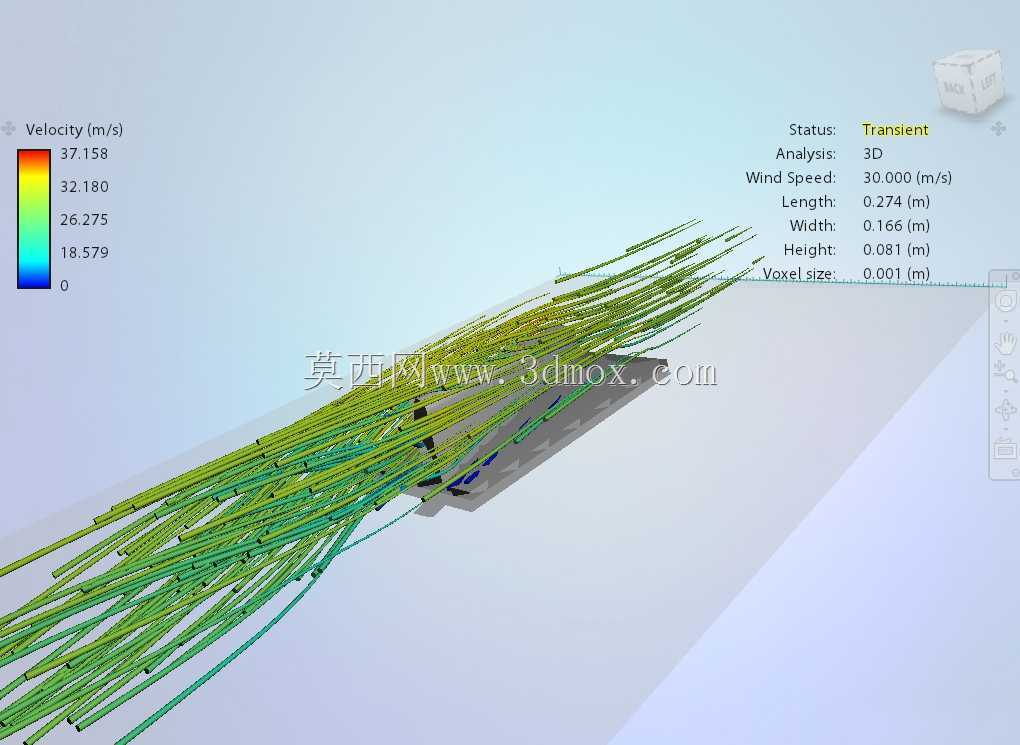

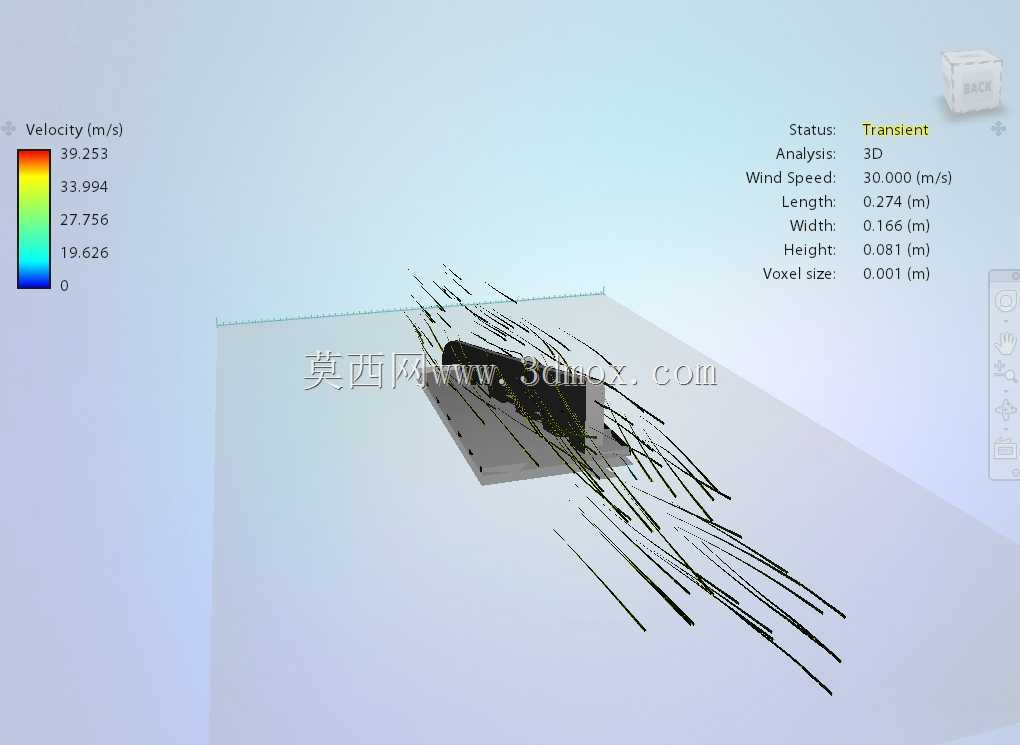

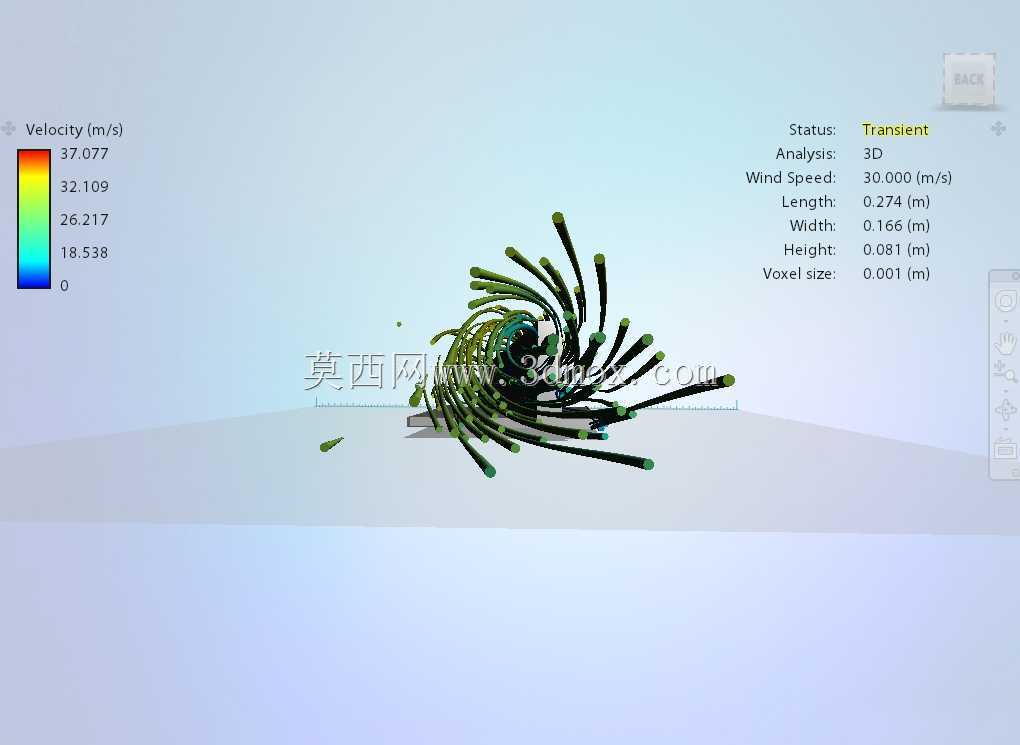

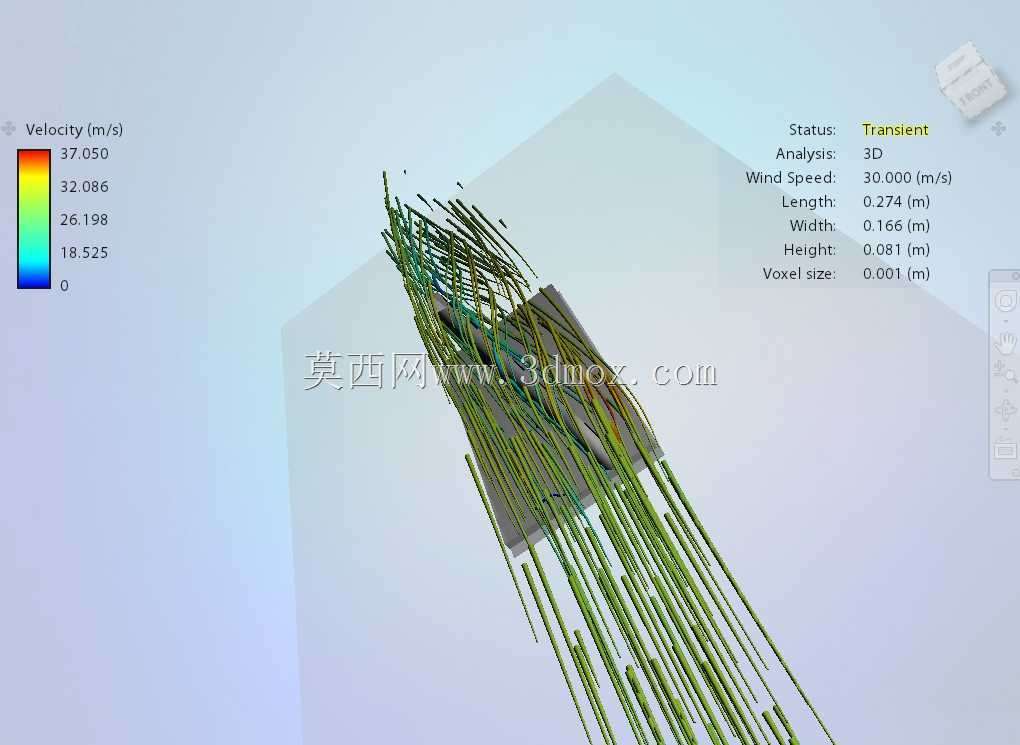

　　避免在尖角处产生不必要的局部分离；立板与基板交接处应保留实体圆角或清晰的焊脚特征，这不仅影响应力集中，也会改变根部附近的二次流走向。从安装边界看，基板外轮廓决定了可布置空间，立板高度、弦长和偏角共同决定尾涡强度与作用距离。实际选型中，单片构件往往成对或成排使用，间距过小会使相邻旋涡相互干扰并快速耗散，间距过大则在壁面留下未覆盖的低能带。该模型保留了简洁的几何关系，便于在CFD前处理中直接抽取流体域，也可用于验证网格对薄立板、圆角和根部过渡区域的捕捉能力。对于结构设计人员，重点在于检查基板厚度与立板高度的匹配、紧固件排布空间以及高速气流下的悬臂刚度；对于气动分析人员，则可围绕迎角、安装位置和排列方式进行参数调整。整体造型没有多余装饰，所有曲面均服务于气流组织和装配约束，适合作为翼面流动控制附件的基础构型继续深化。
