齿轮齿条直线传动组件结构设计

　　这套齿轮齿条传动结构，核心是把齿轮的回转运动直接转化为齿条的直线往复动作，在各类需要长行程直线推送、位移调节的设备里都能见到它的身影。小到自动化生产线的工件平移工位、检测设备的探针进给机构，大到机床的坐标轴传动、升降平台的对位调整，这类传动方案凭借传动效率稳定、行程拓展灵活的特点，一直是结构选型里的常用方案。

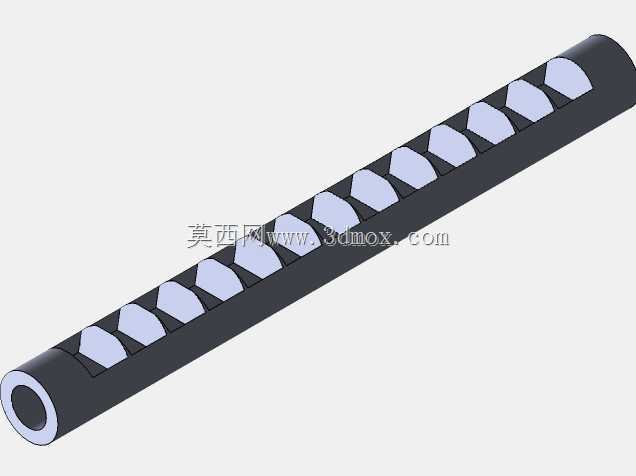

　　从实际使用场景来看，齿轮齿条组合不需要像丝杠那样受长径比限制，齿条可以分段拼接延伸，哪怕是数米的长行程传动，也能通过拼接保证啮合精度，不会出现长丝杠下垂、震颤的问题。图中齿条采用空心圆杆基体加工齿形，相比实心方钢齿条，在保证齿部啮合强度的前提下大幅降低了自身重量，长行程布置时能减少支撑结构的承重负担，空心内腔还可以穿设润滑管路或者走线，适配紧凑的设备内部空间。

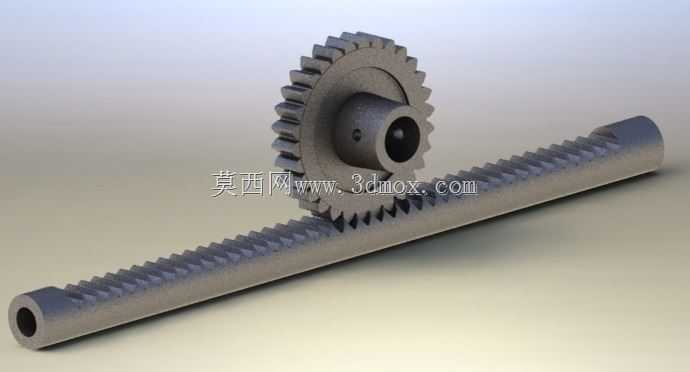

　　齿轮部分采用带轮毂的直齿结构，轮毂上预留了径向锁紧孔，安装时可以直接套在驱动轴上，通过紧定螺钉锁死轴与齿轮的周向位置，不需要额外加工复杂的轴毂连接结构，拆装维护都很方便。直齿的齿形设计对安装平行度的容忍度更高，现场装配时不需要反复调整螺旋角对位，降低了设备组装的调试难度，日常运行中齿面的润滑维护也更简便。

　　设计这套结构时，首先要明确负载与运行速度的匹配关系：齿部的模数直接决定单齿承载能力，轮毂的内孔尺寸要和驱动轴的轴径匹配，径向锁紧孔的位置要避开齿根应力集中区，避免锁紧力造成齿根变形。齿条的空心壁厚需要经过校核，既要保证齿根以下有足够的强度层，不会在长期啮合冲击下出现齿部断裂，也要控制整体重量不会给直线导向带来额外负载。

　　安装边界上，齿轮与齿条的中心距必须严格控制在齿形啮合的合理公差范围内，中心距过大容易出现啮合间隙过大、传动回程超差，中心距过小则会导致齿面卡滞、磨损加剧。齿条的安装基准面要保证直线度，多段拼接时接缝处的齿距要做对位处理，避免齿轮经过接缝时出现冲击跳动。齿轮的轴向定位要可靠，运行过程中不能出现轴向窜动，否则会导致齿面偏载，局部磨损过快。

　　和同步带、丝杠这类直线传动方案相比，齿轮齿条的传动刚性更强，启停瞬间的形变更小，在有一定负载、需要精准位移反馈的工位上，搭配位移传感器就能实现稳定的位置控制。它的结构组成简单，失效形式主要是齿面磨损，日常只需要定期清理齿面杂物、补充润滑脂就能长期运行，对工况复杂、维护条件有限的工业现场十分友好。
