V型八缸汽车动力总成结构设计

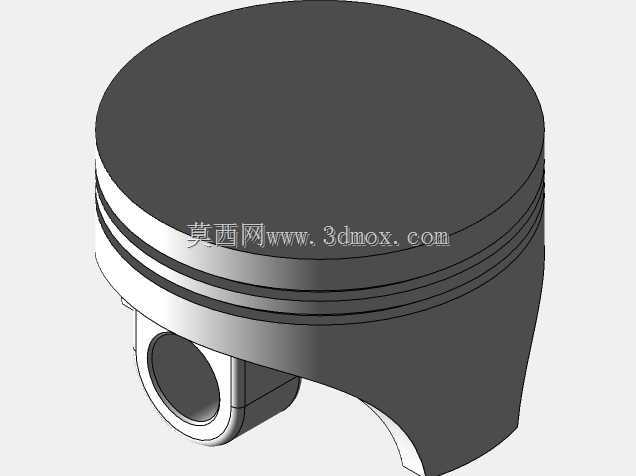

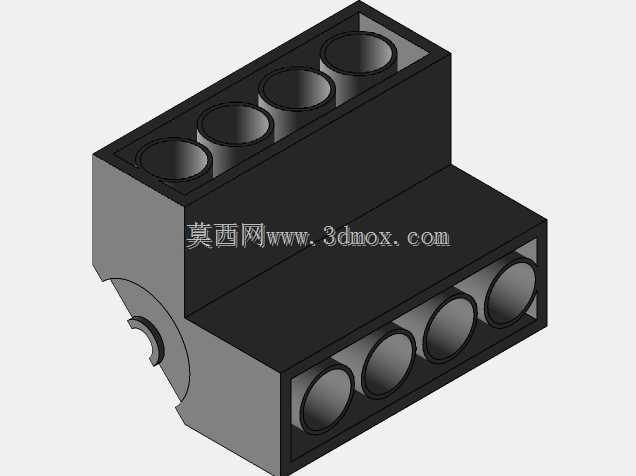

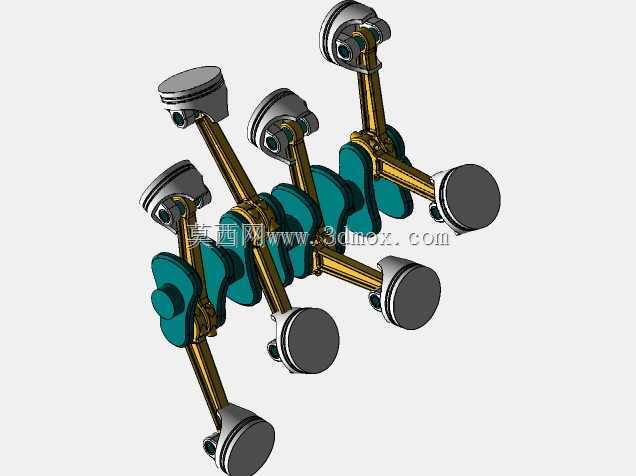

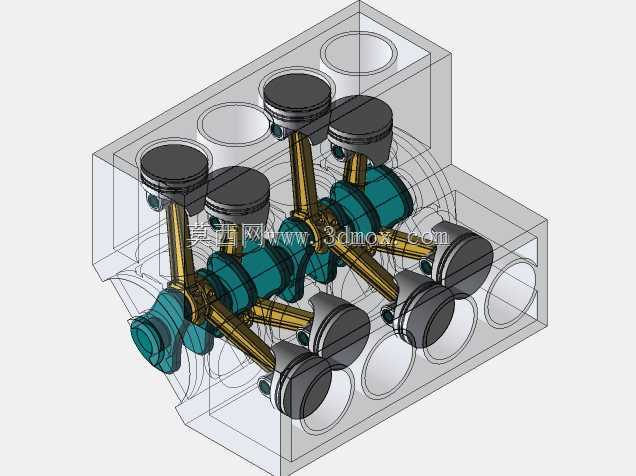

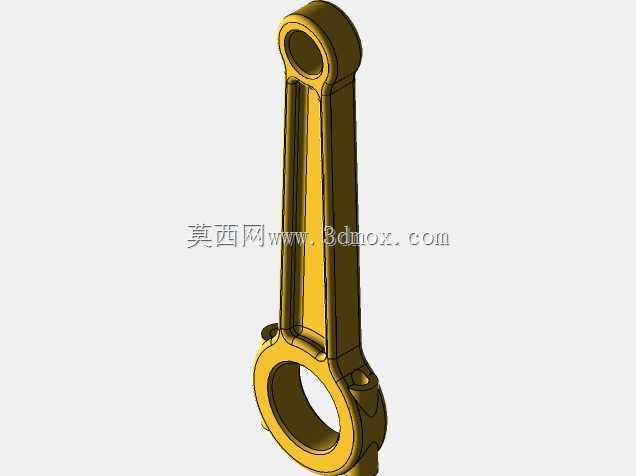

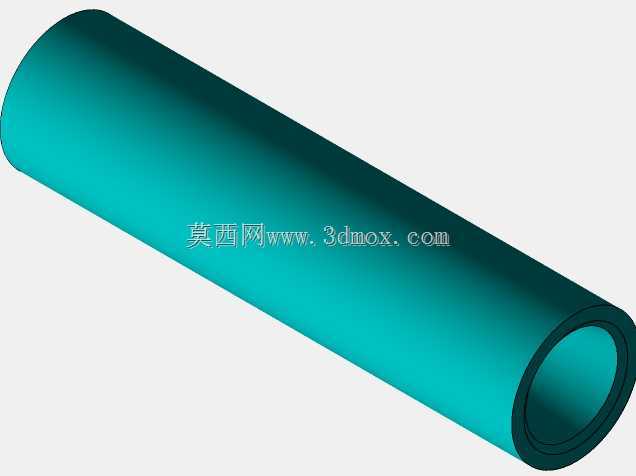

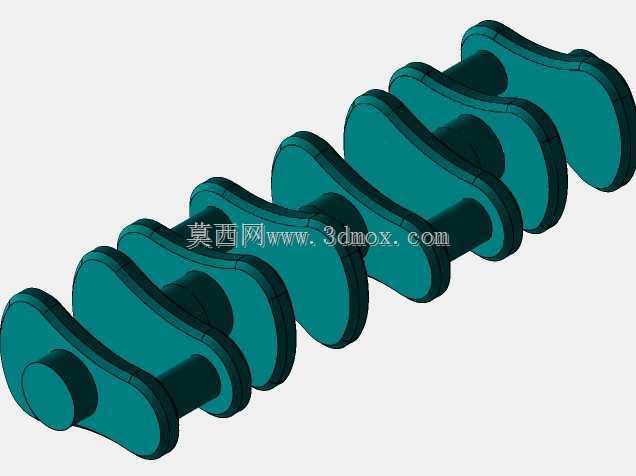

　　这套V8动力核心的三维结构，把V型夹角布置的优势直接落到了每个零件的空间关系里。两列缸体沿夹角对称铺开，相比直列八缸布局能大幅压缩曲轴轴向长度，降低整机在机舱内的纵向占用，同时对置的往复惯性力可部分抵消，运转平顺性先天优于同缸数直列机型。模型里曲轴的曲柄销按V型点火相位错拐布置，每一组曲柄销对应两侧缸的连杆，活塞销、连杆大头与曲柄销的配合间隙都按装配关系做了还原，能直接用于运动干涉检查与配气相位推演。从实际装车场景看，这类动力单元多用于大排量乘用车辆、高性能改装机型以及小型特种作业动力平台，整机的安装边界直接决定整车前舱布局：缸体两侧的进排气接口预留位置、油底壳下部离地间隙、缸盖上端的气门室罩安装面，都要和机舱内的悬置支架、

　　散热管路、转向助力泵等附件做空间校核。设计思路上优先保证曲柄连杆机构的运动包络不与缸体内壁干涉，活塞在上止点、下止点两个极限位置时，活塞裙部与缸套、连杆身与缸体下沿的间隙都留足了热膨胀余量；曲轴的主轴颈支撑点沿缸体主轴承座均匀分布，兼顾曲轴刚性与缸体铸造工艺性。外形层面，整机的长宽高边界由缸体长度、V型缸列外侧宽度、进气歧管顶部高度共同限定，前端轮系安装面与后端飞轮壳的连接法兰尺寸，可直接对接变速箱与前端附件驱动系统。模型还完整呈现了缸体内部的冷却水套走向、主油道与曲轴轴颈的通油路径，能辅助工程师判断润滑、冷却回路的流通合理性，也可用于教学场景拆解曲柄连杆机构的运动逻辑，直观展示四冲程循环中活塞往复、曲轴旋转的动力传递过程。
