军政府卡丹万向传动机构

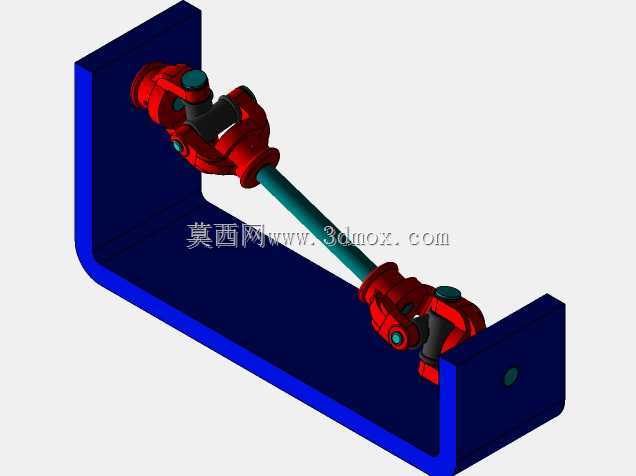

　　该模型呈现的是一套带安装支架的双万向节传动轴结构，核心由两端十字轴式万向节、中间传力杆和L形安装基座组成。十字轴万向节能够在两轴轴线不重合、存在角位移的情况下连续回转，并可靠传递转矩，因此常用于轴线相对位置随工况变化的传动链路中。中间杆件将两端万向节连接起来，使输入端与输出端之间保持确定跨度，同时补偿装配偏差和运行中的角度摆动。

　　从实际使用看，这类结构常见于转向操纵、小型设备动力传递、试验台架以及需要跨距传扭的机构中。两端万向节分别固定在L形支架的两个垂直安装面上，形成空间交错轴传动关系；这种布置便于在受限空间内改变传动方向，也能降低对轴系同轴度的苛刻要求。若两端夹角设置不当，单万向节会产生瞬时转速波动，因此在需要平稳传动的场合，常采用成对布置并使中间杆件与两端轴的夹角尽量一致，以改善输出均匀性。

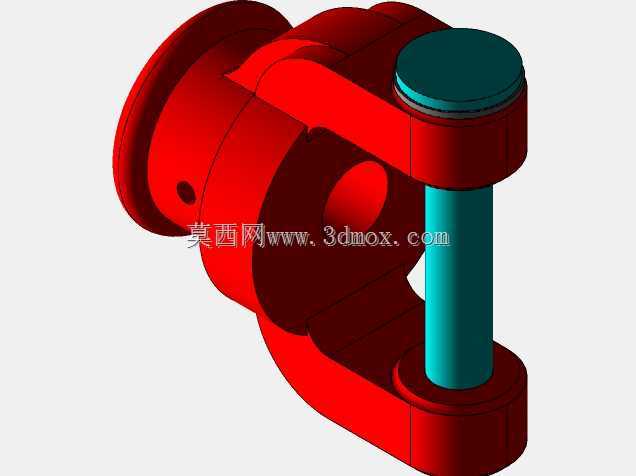

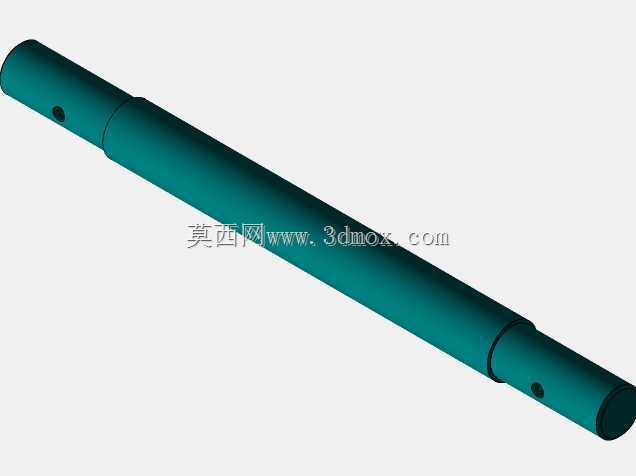

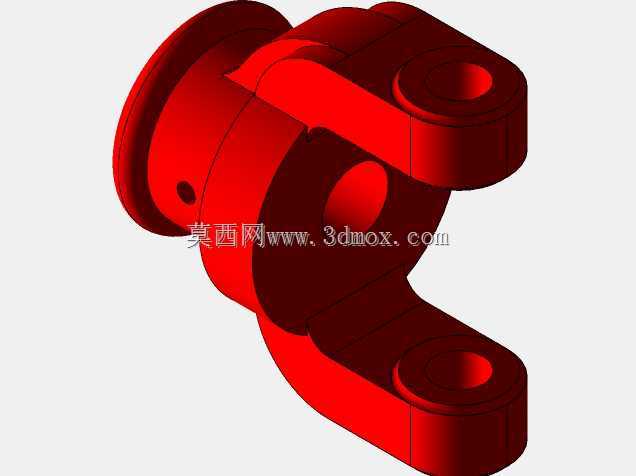

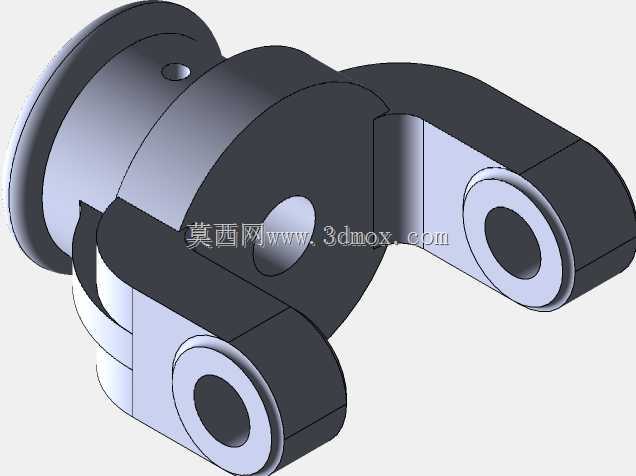

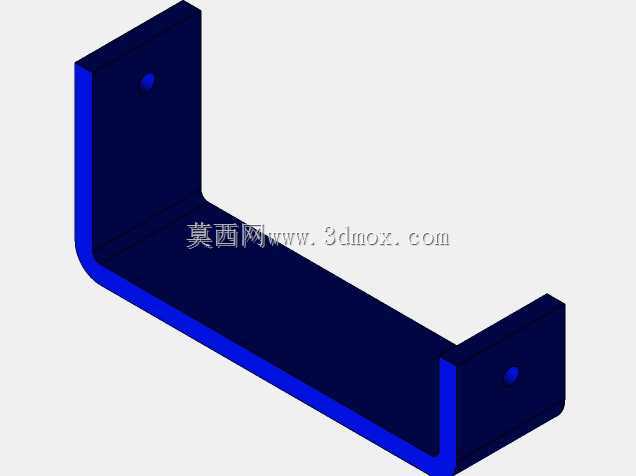

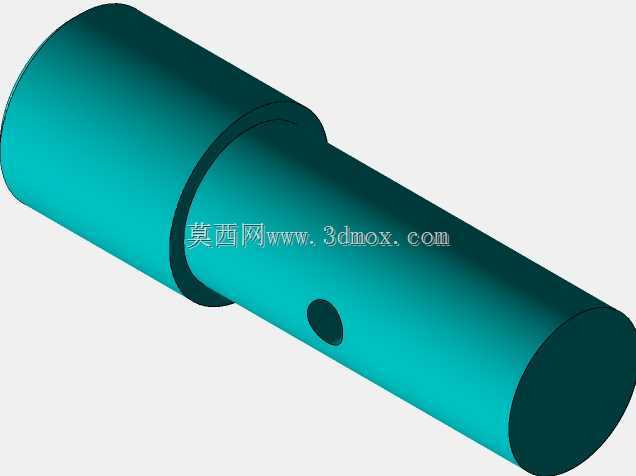

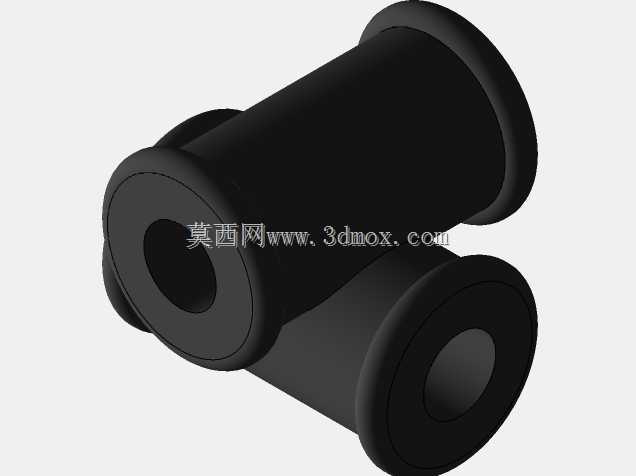

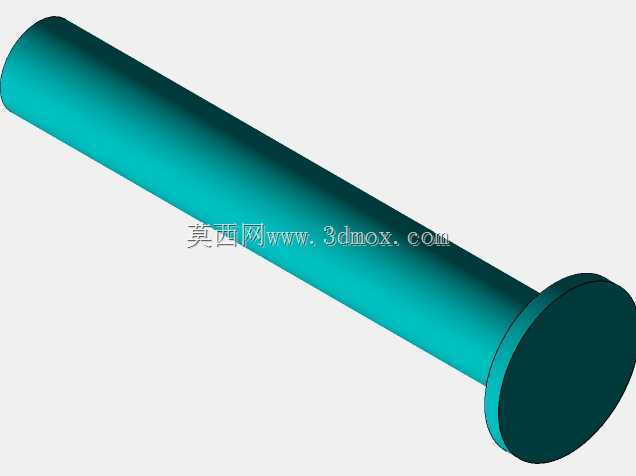

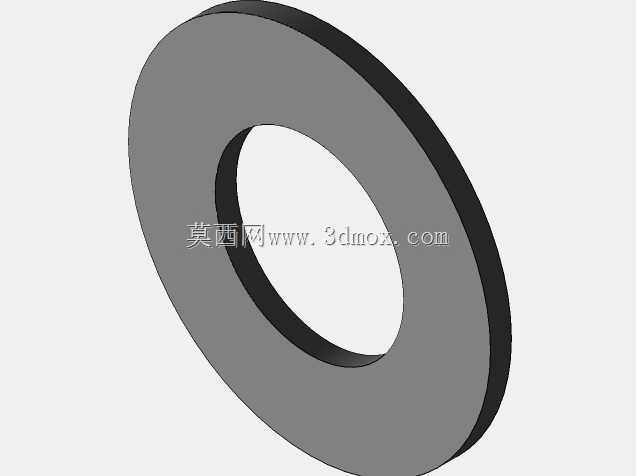

　　结构设计上，万向节部分包含叉形接头、十字轴、轴承及轴向限位细节，外形表达了铰接点的转动关系。十字轴四个轴颈分别与两侧叉耳配合，形成两个互相垂直的回转自由度，从而允许轴端在一定锥角范围内偏转。中间杆与叉体的连接段承担扭矩传递，其直径和长度需根据许用转矩、临界转速及安装空间综合确定。L形基座提供两个安装面，孔位用于与外部机架或设备本体连接；基座折弯处需关注刚度，避免受载后变形影响万向节摆角和轴承对中。

　　安装边界方面，设计时应先明确输入、输出轴的空间位置与允许偏角，再确定支架高度、两安装面间距以及中间杆长度。万向节端部到安装面的距离会影响有效伸缩或摆动余量，装配后需保证十字轴在极限转角下不与叉体、支架发生干涉。若用于较高转速工况，还应校核动平衡、润滑与密封条件，并控制轴端连接的同轴误差。模型通过实体化表达完整展示了铰接关系、传力路径和支架约束形式，可用于传动方案验证、安装空间校核及机构运动分析。
