双板铰接式传感安装固定支架结构

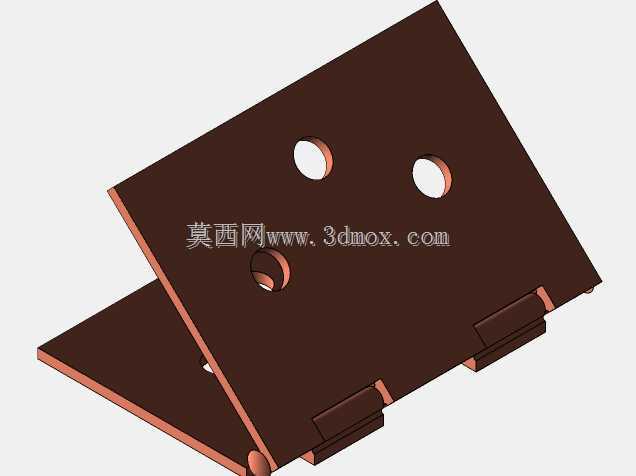

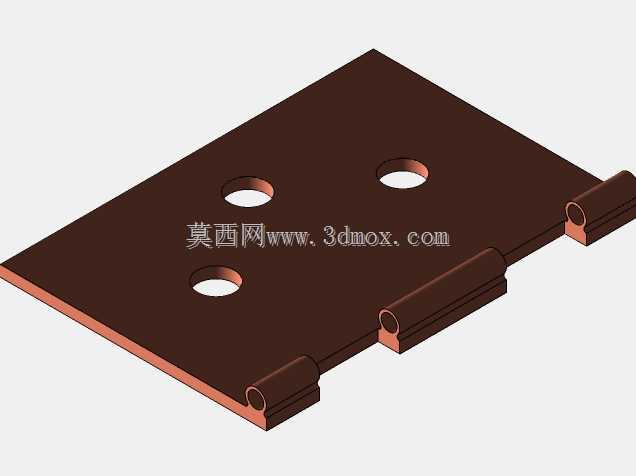

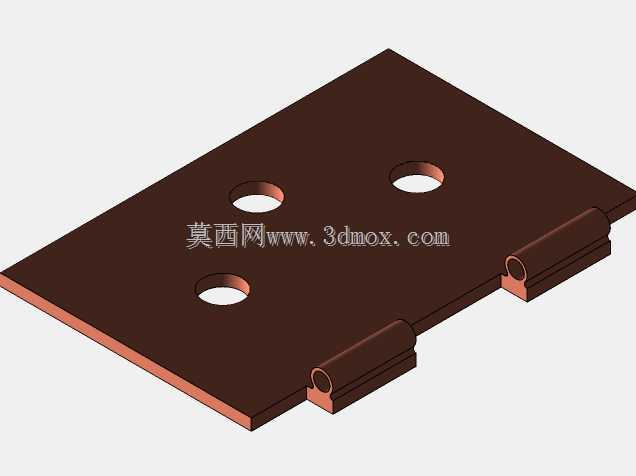

　　该结构件为传感类装置的安装承载支架，采用两块平板通过侧边铰接位组合的形式，可在设备内部实现角度可调的安装需求，常见于工业检测工位、自动化产线的视觉或测距传感器固定场景，也可用于小型仪表的安装支撑。从实际使用角度看，单板上预留的三个圆形通孔为核心安装接口，孔位分布兼顾了不同规格传感器的固定孔距，既可以通过螺栓直接锁紧传感器本体，也可配合压条、抱箍等附件拓展固定方式。两块板的铰接边设置有凸起的卡扣式连接结构，替代了传统合页零件，减少了装配零件数量，在需要调整传感器探测角度时，可绕铰接边转动上板至合适角度后，再通过侧边紧固件锁死，适配不同的被测面朝向。设计思路上优先考虑了钣金加工的工艺性，整体板材厚度均匀，所有折弯边均为直角过渡，

　　无复杂曲面，可直接通过激光切割落料、折弯成型，无需额外开模，适合小批量设备配套时快速加工。孔位边缘做了常规的沉台预留空间，装配时螺栓头可沉入板面以下，避免突出部分干涉传感器安装平面。下板作为基础固定面，可贴合设备机架、型材台面或设备外壁，其板面尺寸大于上板，提供更稳定的支撑基础，防止传感器在设备运行振动中出现偏移。从安装边界来看，上板转动时的最大开合角度受铰接位卡扣结构限制，不会出现过度翻转导致的线缆拉扯问题，三块安装孔的中心距在建模时已预留标准紧固件的操作空间，扳手可在孔位周边完成锁紧动作，不会出现空间干涉。板面未设置多余的减重孔，在满足轻量化的同时保证了足够的刚性，即使传感器存在一定重量，长期使用也不会出现板面变形。该结构在建模时完整还原了折弯处的工艺圆角、铰接卡扣的配合间隙，可直接用于工程出图和加工核对，也可作为类似可调安装支架的设计参考，通过修改孔位间距、板面尺寸即可适配不同型号的传感检测元件。
