横河法兰式数显流量检测装置结构

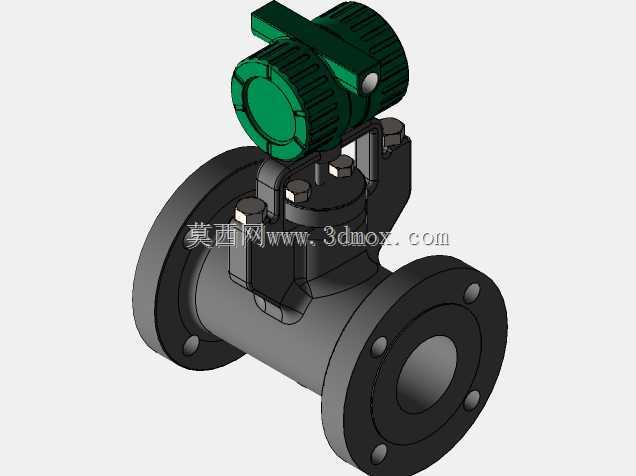

　　该装置面向工业管道内液体、气体或蒸汽的连续流量检测，常见于化工、水务、能源、暖通及工厂公用工程系统。其主体采用直通式法兰连接结构，测量管段与上下游管道同轴布置，能够在不明显改变流道走向的前提下完成介质参数采集，适合嵌入已具备法兰接口的水平或垂直管路。上部变送显示单元通过支架与阀体式测量段连接，既保留现场读数所需的高度，又控制整体外轮廓，避免在密集管廊中与相邻阀门、保温层或支架发生干涉。设计上把承压流道、检测元件和电子显示部分分成三个层级：下部为带双法兰的金属测量本体，承担介质压力、密封和管路定位；中部为连接颈与紧固件区域，用于隔离振动、热量及拆装维护空间；上部为显示变送壳体，表面设置防滑筋和观察方向，便于现场识别瞬时流量、

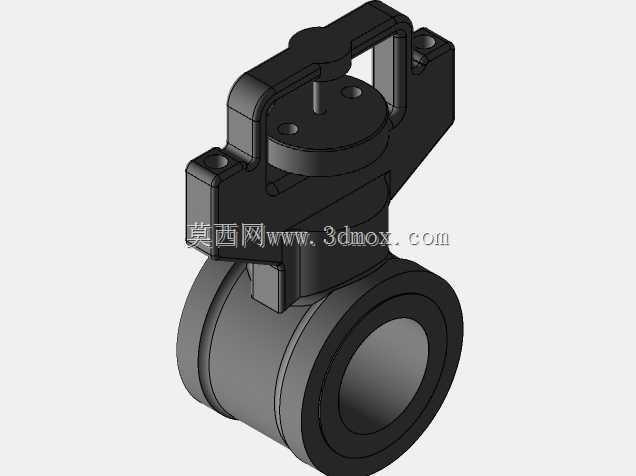

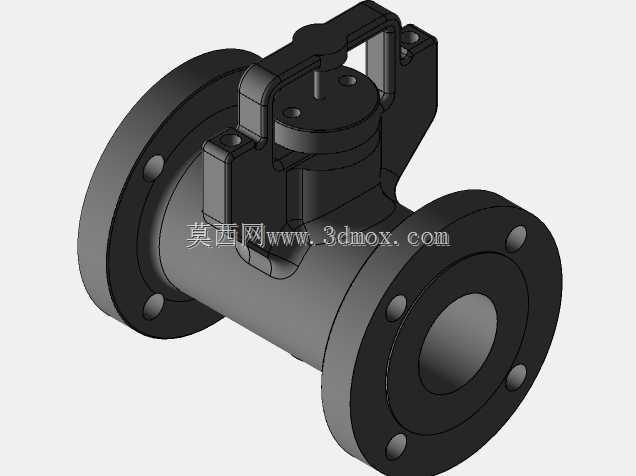

　　累积量等运行数据。法兰端按照DIN80级别建立安装边界，端面螺栓孔位置、密封面直径和管段通流口径相互匹配，选型时可直接核对管道中心高、法兰外径及两侧预留检修距离。由于法兰连接需要周向螺栓锁紧，模型在两侧法兰背面保留了足够扳手空间，阀体下部未设置突出支脚，实际安装可依托管道承重，也可根据现场振动情况增加辅助支撑。从结构建模角度看，圆弧过渡主要集中在流道与法兰颈部，能够降低应力集中；上部壳体的多道筋条既增强塑料或压铸壳体刚性，也形成明确的产品识别特征。中部连接支架采用对称布局，螺栓位置清晰，便于拆解显示模块而不动主管道。流道内部按满管测量思路处理，进出口保持一致通径，减少突缩突扩带来的压损。对于设备选型人员，该结构可用于核对安装姿态、保温包覆范围、接线方向以及与前后直管段的关系；对于三维建模人员，则可参考其分区建模方式，先确定法兰密封面和管道中心线，再叠加测量本体、支架和显示表头，使整体尺寸链清晰可追溯。
