HILUX车标激光切割轮廓造型

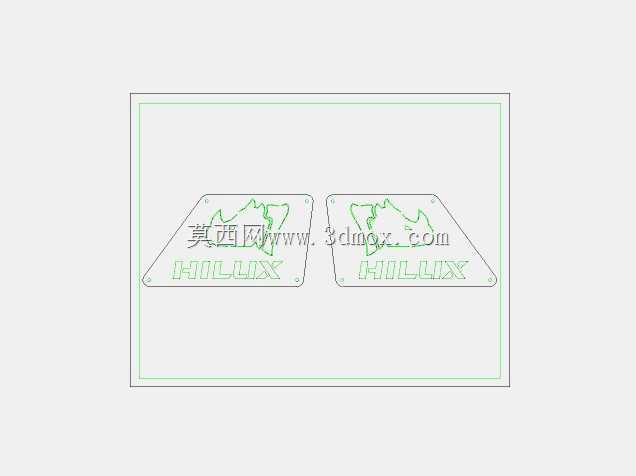

　　该标识件主要面向车辆外观装饰、改装标识固定以及激光切割加工验证场景，可作为车身侧围、尾门、护板或展示面板上的镶嵌标牌使用。实际使用中，这类零件既要承担品牌识别功能，也要适应户外振动、温差、粉尘和清洗冲刷带来的影响，因此轮廓不能只追求图形效果，还需兼顾加工连续性和安装可靠性。模型将HILUX字样与上方图形整合在两块近似梯形的薄板边界内，文字采用贯通式线框表达，适合直接映射到激光切割路径中，减少重复描边和断点。外轮廓四个角部预留安装孔位，孔位靠近边角但保留了足够边距，可避免薄板锁紧时出现应力集中或边缘撕裂。两块标牌呈对称布置思路，单块外形带有斜向侧边，能够贴合带有折角或斜面的装饰面板；若安装面为平面，也可通过背胶、铆钉或螺钉组合固定。

　　设计时先确定文字基线和整体长宽比例，再将图形外轮廓收束到统一板材边界内，使镂空区域之间保留连续筋位。字母内部封闭区域没有做成孤立小块，而是与外框保持连接，这样切割后零件仍为整体，省去后续拼装和定位工序。边角处做了小圆角过渡，既降低激光切割启停时的热影响，也能减少人员搬运时的锐边风险。安装边界方面，孔位中心到板边的距离、两孔之间的跨距以及文字到外框的留白都经过协调，保证螺钉头或铆钉不会压入字母笔画。薄板厚度方向结构简单，重点在平面轮廓精度：切割路径需按实际 kerf 补偿，孔位按紧固件直径预留间隙，外轮廓与安装槽之间则保留少量装配余量。对于需要嵌入面板的场合，可直接以外轮廓作为嵌套边界；对于外露安装场合，四个孔位提供了明确的紧固点。

　　该造型还可用于检验排版利用率，两块零件形状接近，便于在同一张板材上并排或镜像排布，降低废料比例。工程实现时应关注窄缝处的最小切割宽度、尖角处的过烧控制以及镂空区域的变形控制；若后续进行折弯、喷涂或阳极氧化，当前连续筋位也有利于挂装和流转。整体来看，该结构把标识图形、安装孔和板材边界统一在同一轮廓数据中，适合激光切割、数控雕刻或薄板冲压前的几何确认。
