圆转矩形偏心变径连接管件结构

　　这类偏心异径转接件在通风除尘、物料输送和设备进出口对接场景里十分常见，核心作用是把圆形管道接口平顺过渡到矩形设备接口，同时通过偏心布置控制底面或某一侧面的对齐关系。现场安装时，若直接用同心大小头转接，管道中心线会发生偏移，导致物料在低位积料、冷凝水积存，或与相邻桥架、支架发生干涉；采用偏心结构后，可让指定母线保持平直，使粉料、碎屑沿直管侧滑过，减少弯头和变径处的堆积死角。

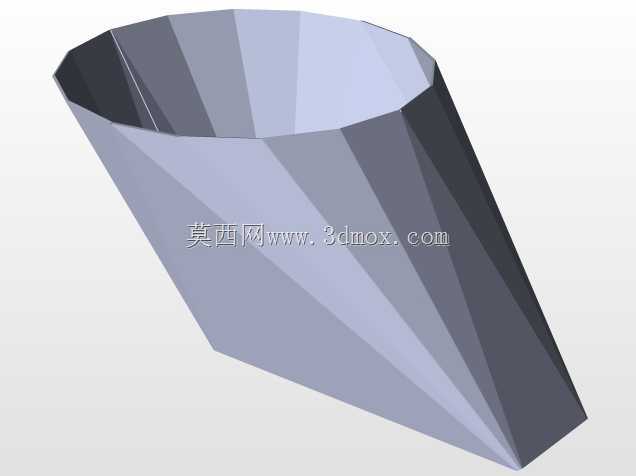

　　从模型形态看，两端分别为圆形和矩形截面，中间由多块平面钣金刚性围合，属于典型的“天圆地方”类变形件。曲面被离散为若干折面，既便于按钣金展开下料，也能在折弯机上逐边压制成型，避免复杂拉深模具。圆形端适合对接圆管、风机出口或圆形风门，矩形端则适配空调箱、除尘器箱体、方形料口或设备法兰。两端通常预留焊接边、角钢法兰或插接段，具体形式需根据管路压力等级、密封要求和现场拆装频次确定。

　　设计时首先要锁定两端接口的中心距和偏心方向。偏心量并非随意给定，而是由上下游设备接口标高、管道坡度、保温层厚度以及检修空间共同决定。若用于除尘系统，常取“底平”偏心，使管道底部形成连续滑移面；若用于含凝结水的排风，则需配合坡度让低点朝向排水点。矩形端长宽比要与设备接口一致，圆角或折角处理需考虑板材折弯极限，过小的转角会造成开裂或起皱。

　　建模过程中，圆形端按等分数取点，矩形端按边段对应分点，再用直纹面连接对应点，形成可展开的多棱锥面。等分数量直接影响外观圆滑度和展开精度：数量过少，流道局部突扩明显，阻力增大；数量过多，折线段过密，钣金加工和拼焊工作量上升。工程上常根据管径大小取8至16等分，在气流平顺性与制造成本之间取平衡。壁厚则依据管径、负压或正压等级、输送物料磨琢性选择，普通通风可取较薄板，磨损工况需加厚或内衬耐磨材料。

　　安装边界方面，要核对两端法兰螺栓孔方位、矩形端对角线误差以及圆端周长偏差。偏心方向必须在图纸和实物上做明显标记，防止现场转错角度造成反坡。与风机或设备连接时，变径件不宜承受管道重量，应在附近设置独立支吊架，避免荷载传递到设备轴承或壳体。对于需要保温的管路，偏心后突出的一侧要预留保温层和施工空间，尤其在多管并排布置时，应提前校核管廊净距。

　　该类构件虽几何形状不复杂，但直接关系到系统阻力、积料和安装对中。建模时把偏心量、端面尺寸、壁厚和折边分段表达清楚，后续展开下料、焊接组对和现场装配才能一次到位，减少返工。
