小功率LED恒流驱动电源外壳结构

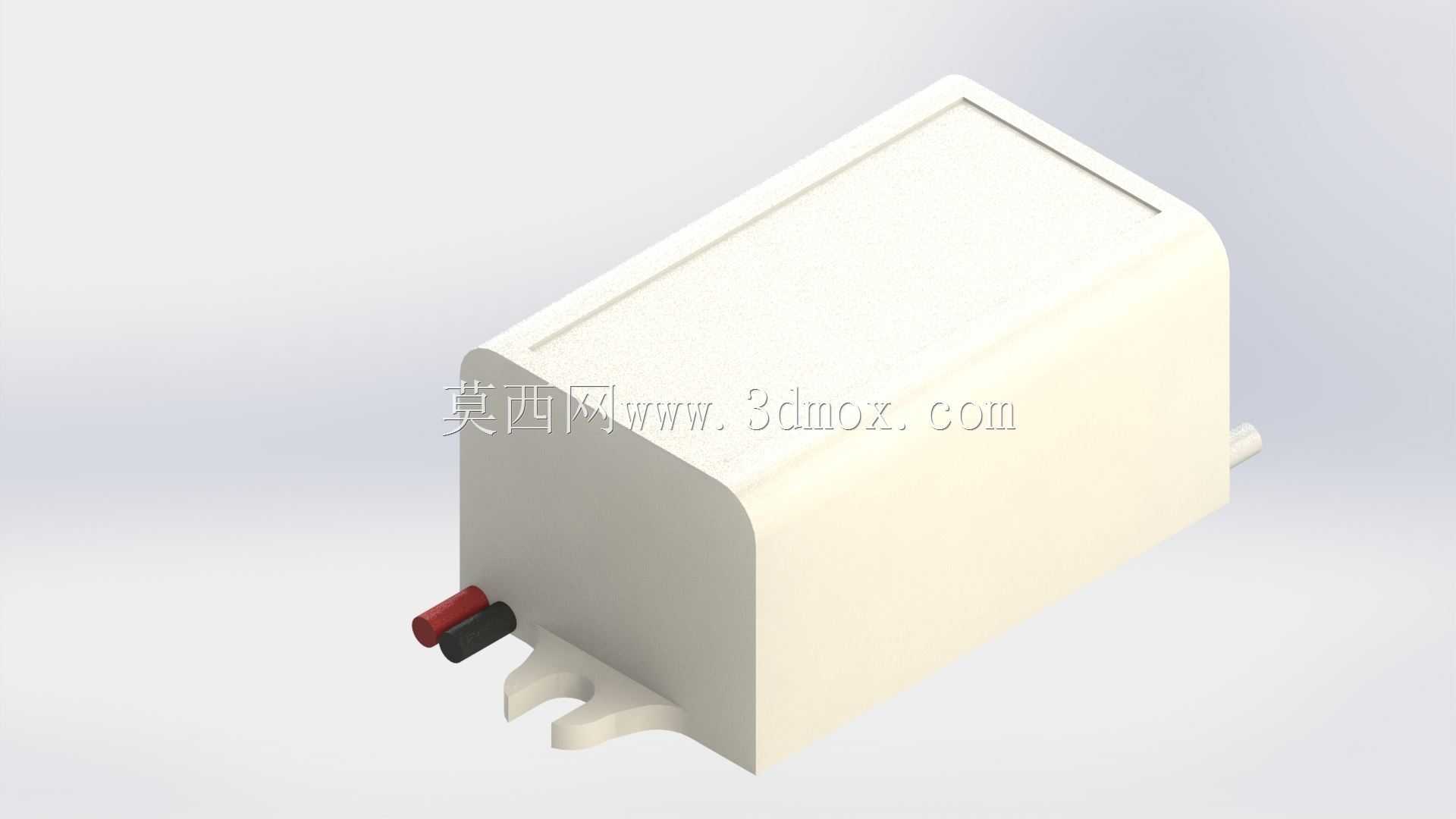

　　这款驱动结构主要面向室内小功率LED灯具的内置或狭小空间安装场景，常见于筒灯、面板灯、小吸顶灯以及局部改造型灯盘内部。它的核心任务是把前端交流输入转换为稳定的280至300mA恒流输出，避免LED因电流波动产生光衰、频闪或早期死灯。外壳采用长方体盒式布局，边角做了圆弧过渡，既减少注塑应力集中，也能在穿入灯体孔位时避免刮伤导线和保温层。

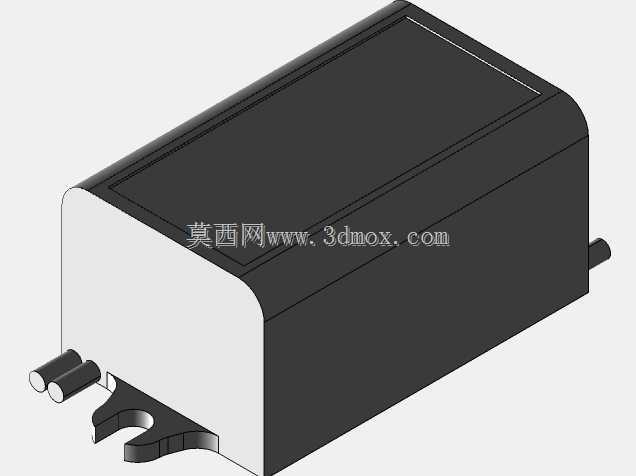

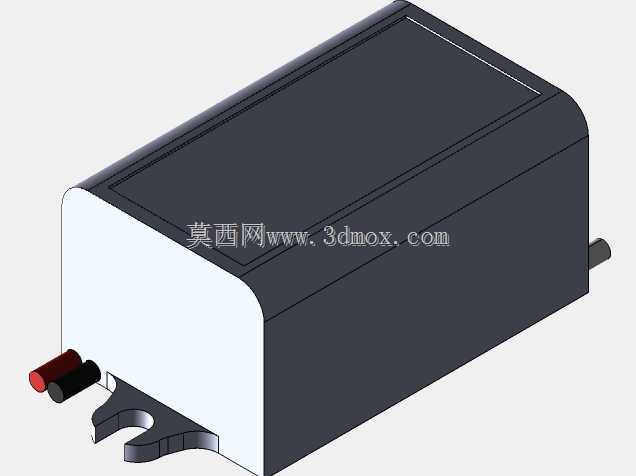

　　从结构边界看，壳体长度、宽度与高度都控制在紧凑型范围内，适合在灯盘背部、驱动仓或吊顶夹层中布置。底部两侧伸出带孔安装耳，安装耳与壳体一体成型，可通过自攻螺钉固定在金属板、塑胶支架或灯具底盘上；耳片位置避开主壳体投影区，使螺钉锁紧时不会压迫内部PCB，也给批头留出操作空间。输入端设置红黑接线位，极性区分明确，便于现场快速压接，同时端子区域略微内凹，可降低手指误触和拉脱风险。

　　设计上优先考虑散热与绝缘的平衡。壳体将发热元件封闭在独立腔内，外壁保留平整面，便于贴靠灯具金属壳体传递热量；内壁与PCB之间预留安全爬电距离，满足强弱电隔离要求。出线端没有采用复杂的格兰头结构，而是以简洁开口配合应力释放，适合小直径导线穿出，既控制体积，也降低装配难度。上盖与底座采用扣合或超声焊接思路，接缝沿侧面布置，可减少灰尘直接沉积到内部焊点。

　　在三维建模时，需要重点核对安装耳孔中心距、端子高度与壳体总高的干涉关系。若灯具内部存在弯折导线，应在端子外侧预留弯曲半径，避免线材被上盖压死。对于批量生产，壁厚应保持均匀，转角处避免突变，安装耳根部可适当加筋以承受螺钉锁紧力，但筋位不能侵入板卡布局区。输出导线的出线方向也应结合灯具走线确定，必要时可在模型阶段调整端部开口位置，使驱动在灯腔内排布更顺。

　　该结构并不追求大功率散热能力，而是强调在有限空间内的可靠固定、安全绝缘和便捷接线。对于结构工程师而言，这类模型可直接用于灯具内部干涉检查、安装孔位匹配和线束走向验证；对选型人员来说，其外形边界和固定方式能够快速判断是否适配现有灯体，减少打样阶段的反复修改。
